铝材检验标准VIP专享

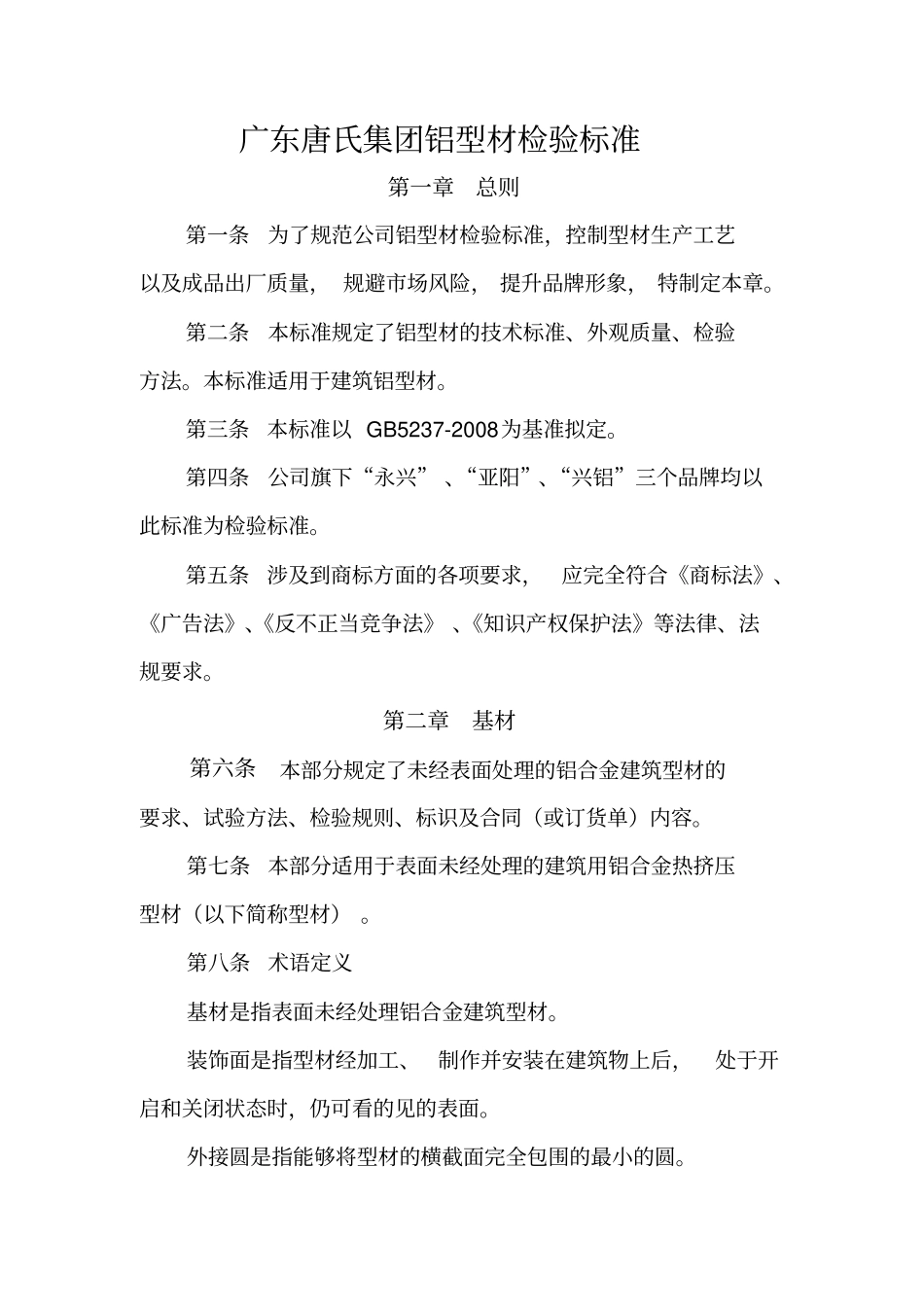

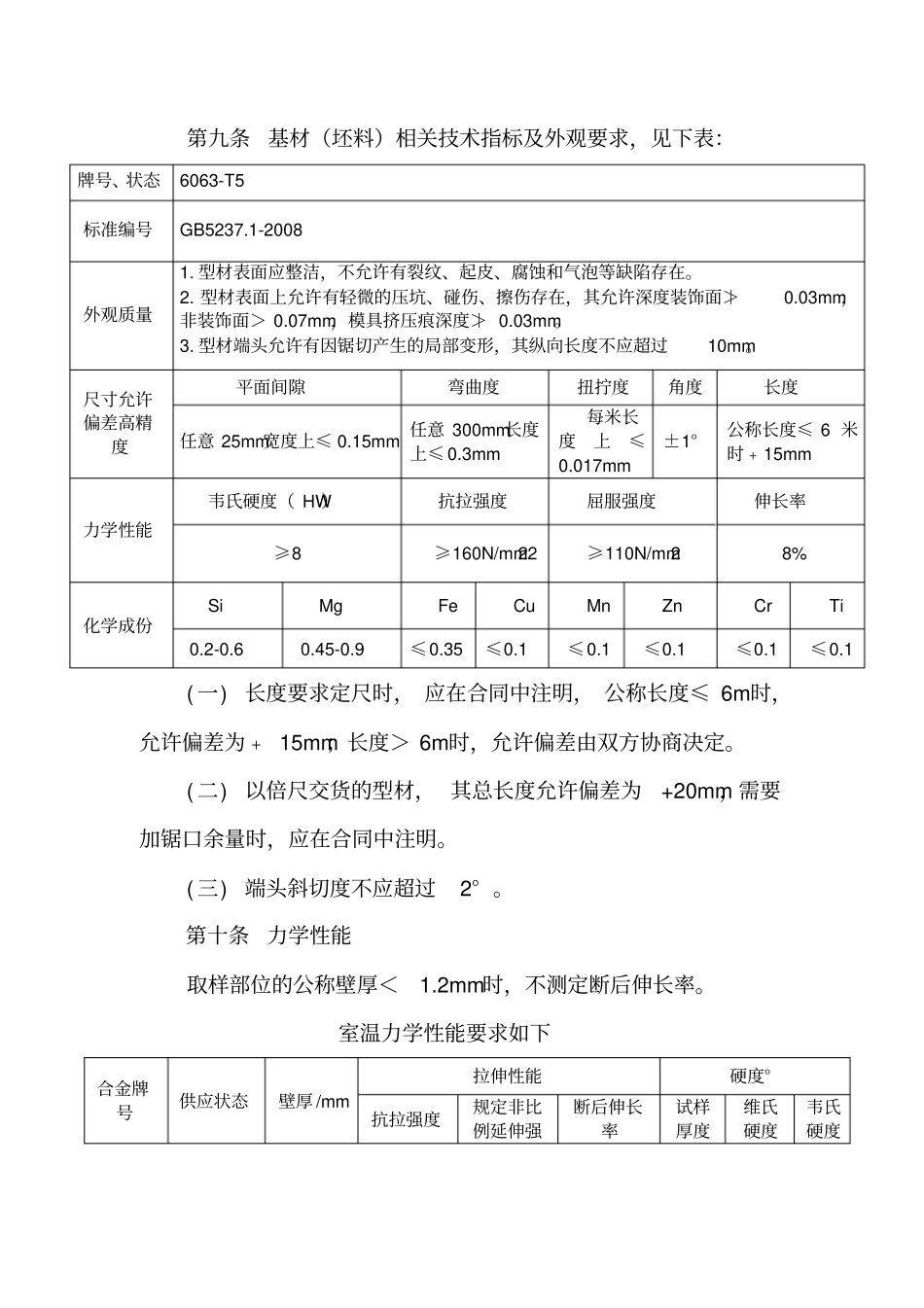

广东唐氏集团铝型材检验标准第一章总则第一条为了规范公司铝型材检验标准，控制型材生产工艺以及成品出厂质量， 规避市场风险， 提升品牌形象， 特制定本章。第二条本标准规定了铝型材的技术标准、外观质量、检验方法。本标准适用于建筑铝型材。第三条本标准以 GB5237-2008为基准拟定。第四条公司旗下“永兴” 、“亚阳”、“兴铝”三个品牌均以此标准为检验标准。第五条涉及到商标方面的各项要求，应完全符合《商标法》、《广告法》、《反不正当竞争法》 、《知识产权保护法》等法律、法规要求。第二章基材第六条本部分规定了未经表面处理的铝合金建筑型材的要求、试验方法、检验规则、标识及合同（或订货单）内容。第七条本部分适用于表面未经处理的建筑用铝合金热挤压型材（以下简称型材） 。第八条术语定义基材是指表面未经处理铝合金建筑型材。装饰面是指型材经加工、制作并安装在建筑物上后，处于开启和关闭状态时，仍可看的见的表面。外接圆是指能够将型材的横截面完全包围的最小的圆。第九条基材（坯料）相关技术指标及外观要求，见下表：牌号、状态6063-T5 标准编号GB5237.1-2008 外观质量1. 型材表面应整洁，不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。2. 型材表面上允许有轻微的压坑、碰伤、擦伤存在，其允许深度装饰面≯0.03mm，非装饰面＞ 0.07mm，模具挤压痕深度≯ 0.03mm。3. 型材端头允许有因锯切产生的局部变形，其纵向长度不应超过10mm。尺寸允许偏差高精度平面间隙弯曲度扭拧度角度长度任意 25mm宽度上≤ 0.15mm 任意 300mm长度上≤ 0.3mm 每米长度上≤0.017mm ±1°公称长度≤ 6 米时﹢15mm 力学性能韦氏硬度（ HW）抗拉强度屈服强度伸长率≥8 ≥160N/mm22 ≥110N/mm2 8% 化学成份Si Mg Fe Cu Mn Zn Cr Ti 0.2-0.6 0.45-0.9 ≤0.35 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ( 一) 长度要求定尺时， 应在合同中注明， 公称长度≤ 6m时，允许偏差为﹢ 15mm；长度＞ 6m时，允许偏差由双方协商决定。( 二) 以倍尺交货的型材， 其总长度允许偏差为+20mm，需要加锯口余量时，应在合同中注明。( 三) 端头斜切度不应超过2° 。第十条力学性能取样部位的公称壁厚＜1.2mm时，不测定断后伸长率。室温力学性能要求如下合金牌号供应状态壁厚 /mm 拉伸性能硬度°抗拉强度规定非比例延伸强断后伸长率试样厚度维氏硬度韦氏硬度（Rm）/（N/mm2）度（Rpo.2 ）/ （N/mm2）A A50mmmm HV ...
