铝模深化设计标准化

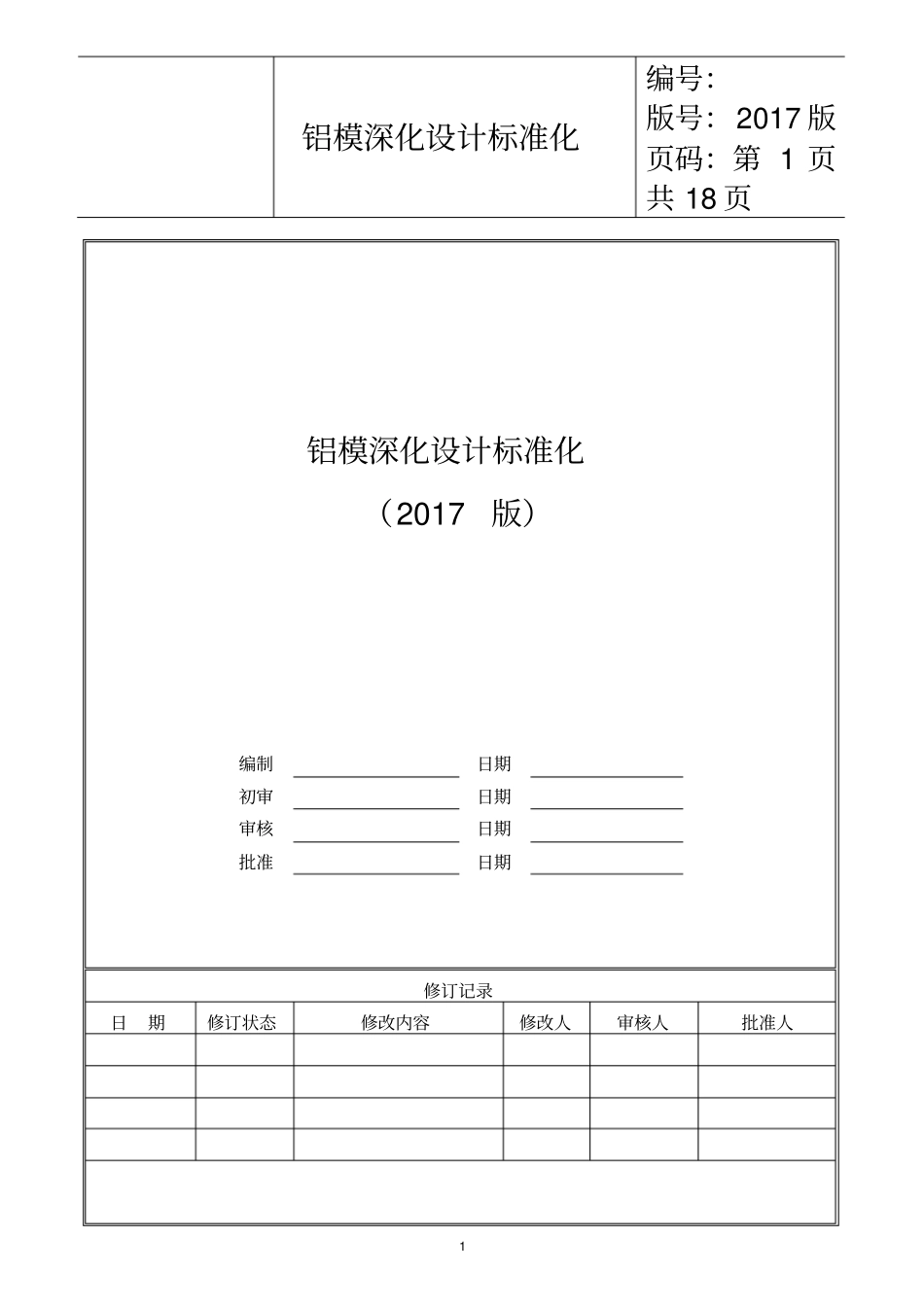

铝模深化设计标准化铝模深化设计标准化编号：版号：2017 版页码：第 1 页共 18 页1 铝模深化设计标准化（2017版）编制日期初审审核日期日期批准日期修订记录日期修订状态修改内容修改人审核人批准人铝模深化设计标准化编号：版号：2017 版页码：第 2 页共 18 页2 目录一目的 .................................................. 3二适用范围 .............................................. 3三编制说明 .............................................. 3（一）结构标高体系................................. 4（二）楼地面做法 ................................... 6（三）墙面做法 ..................................... 8（四）门洞做法 .................................... 11 （五）窗户做法 .................................... 13 （六）支撑体系做法................................ 16 铝模深化设计标准化编号：版号： 2017 版页码：第 3 页共 18 页3 一目的明确铝模深化设计的标准做法，提升建筑结构标准化和铝模标准化程度，确保铝模高效率施工。二适用范围适用于所有拟采用铝模施工新项目，铝模选用条件为层数≥ 22 层。三编制说明（一）本标准做法原则上要求所有拟采用铝模施工新项目均按此做法执行；（二）铝模设计生产厂家选择需经过区域工程技术部考察合格同意后方可采用，原则上不允许采用翻新铝模生产施工；（三）项目部在铝模深化设计过程中需及时提供铝模设计以下相应图纸施工资料： 1.建筑、结构、水电（强弱电箱、线盒及给排水管定位）图；2. 消防箱和管道安装定位图、电梯门安装定位图、防火门安装定位图、栏杆安装定位图（四）铝模深化图纸标高以结构标高为基准标高，以客厅结构完铝模深化设计标准化编号：版号： 2017 版页码：第 4 页共 18 页4 成面标高 Hg为基准点；（五）厂家设计深化审图时，提供三维图；铝模各部位深化要点需祥列清单表示，细部节点做法需出大样；（六）铝模深化设计必须经过区域副总裁孙军总审核同意后，方可进行铝模生产；四铝模深化设计的标准做法（一）结构标高体系A1.楼板标高体系 : a.（铺地面砖）客厅、厨房、走道、水电井、电梯厅、消防前室、楼梯休息平台的结构完成A2.卫生间标高体系 : a. 卫 生 间 沉 箱 为 半 沉箱，降板结构完成面标高分别 Hg-50mm和Hg-330mm（折板和降铝模深化设计标准化编号：版号： 201...
