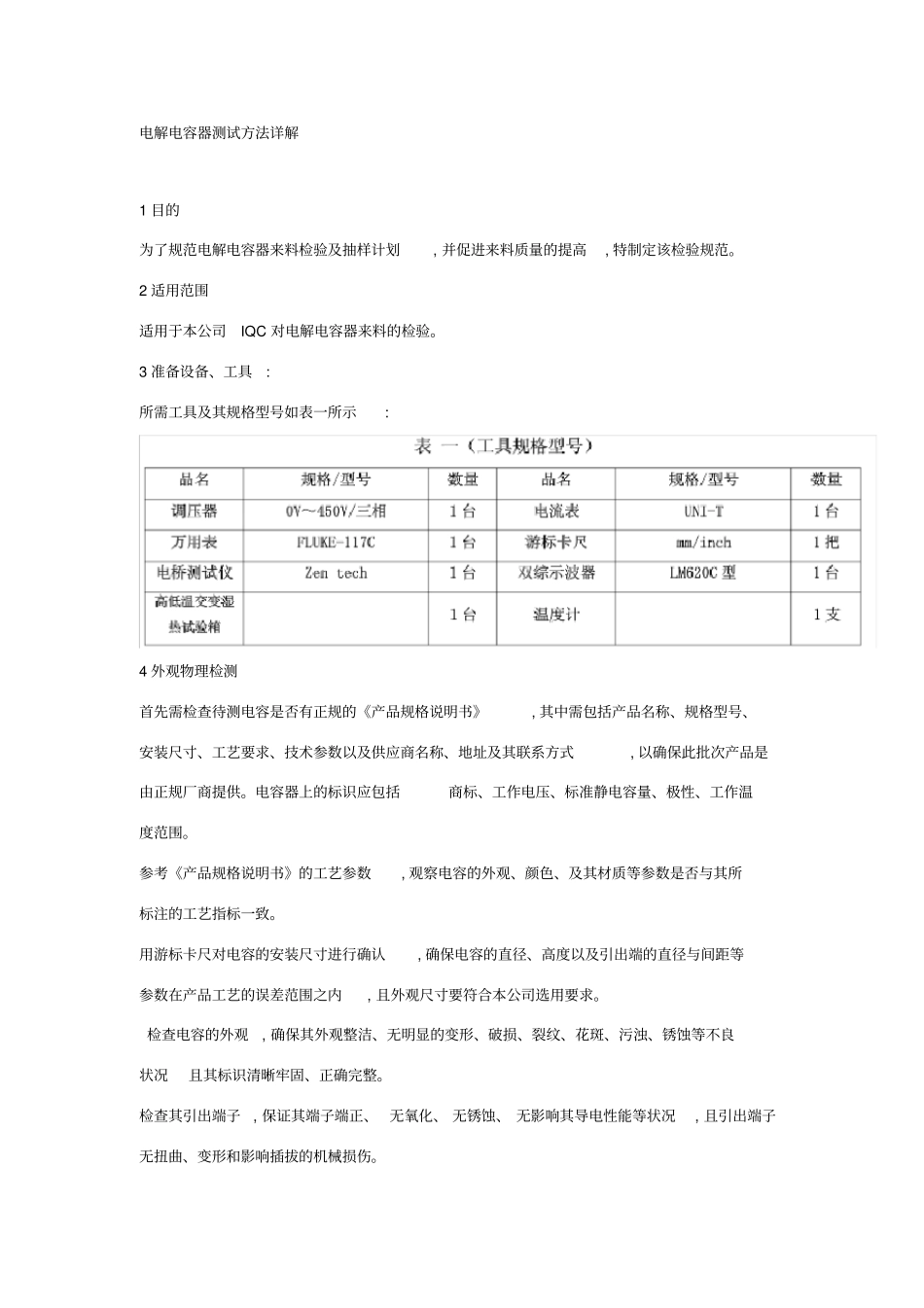

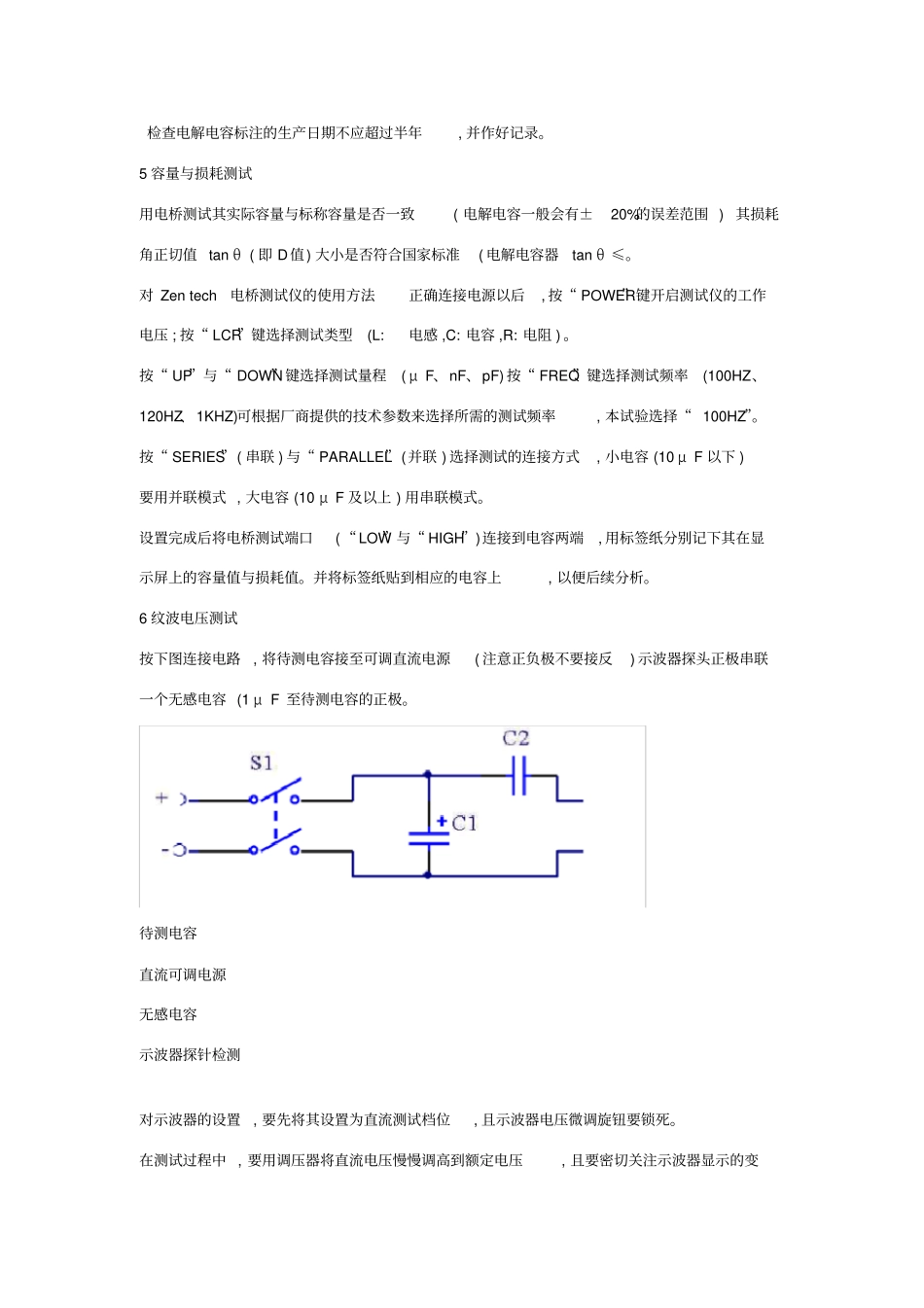

电解电容器测试方法详解1 目的为了规范电解电容器来料检验及抽样计划, 并促进来料质量的提高, 特制定该检验规范。2 适用范围适用于本公司IQC 对电解电容器来料的检验。3 准备设备、工具:所需工具及其规格型号如表一所示:4 外观物理检测首先需检查待测电容是否有正规的《产品规格说明书》, 其中需包括产品名称、规格型号、安装尺寸、工艺要求、技术参数以及供应商名称、地址及其联系方式, 以确保此批次产品是由正规厂商提供。电容器上的标识应包括商标、工作电压、标准静电容量、极性、工作温度范围。参考《产品规格说明书》的工艺参数, 观察电容的外观、颜色、及其材质等参数是否与其所标注的工艺指标一致。用游标卡尺对电容的安装尺寸进行确认, 确保电容的直径、高度以及引出端的直径与间距等参数在产品工艺的误差范围之内, 且外观尺寸要符合本公司选用要求。检查电容的外观, 确保其外观整洁、无明显的变形、破损、裂纹、花斑、污浊、锈蚀等不良状况且其标识清晰牢固、正确完整。检查其引出端子, 保证其端子端正、 无氧化、 无锈蚀、 无影响其导电性能等状况, 且引出端子无扭曲、变形和影响插拔的机械损伤。检查电解电容标注的生产日期不应超过半年, 并作好记录。5 容量与损耗测试用电桥测试其实际容量与标称容量是否一致( 电解电容一般会有±20%的误差范围 ) 其损耗角正切值 tan θ ( 即 D值) 大小是否符合国家标准( 电解电容器tan θ ≤。对 Zen tech电桥测试仪的使用方法正确连接电源以后, 按“ POWER”键开启测试仪的工作电压 ; 按“ LCR”键选择测试类型(L:电感 ,C: 电容 ,R: 电阻 ) 。按“ UP”与“ DOWN”键选择测试量程( μ F、nF、pF) 按“ FREQ”键选择测试频率(100HZ、120HZ、1KHZ)可根据厂商提供的技术参数来选择所需的测试频率, 本试验选择“ 100HZ”。按“ SERIES”( 串联 ) 与“ PARALLEL”(并联 ) 选择测试的连接方式, 小电容 (10 μ F 以下 )要用并联模式 , 大电容 (10 μ F 及以上 ) 用串联模式。设置完成后将电桥测试端口(“LOW”与“ HIGH”)连接到电容两端, 用标签纸分别记下其在显示屏上的容量值与损耗值。并将标签纸贴到相应的电容上, 以便后续分析。6 纹波电压测试按下图连接电路, 将待测电容接至可调直流电源( 注意正负极不要接反) 示波器探头正极串联一个无感电容 (1 μ F 至待测电容的正极。待测电容直流可调电源无感电容示波...
