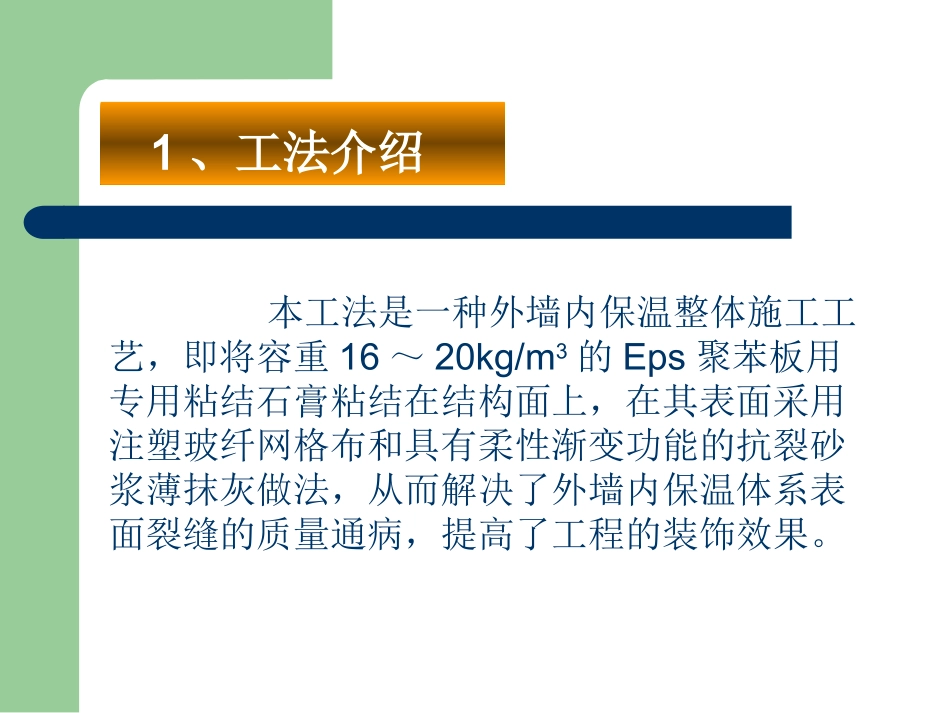

ZH外墙内保温施工工法演示由以下五部份组成一、工法介绍二、ZH外墙内保温整体构造三、细部做法节点构造四、ZH外墙内保温施工五、工法经济效益及社会信誉1、工法介绍本工法是一种外墙内保温整体施工工艺，即将容重16～20kg/m3的Eps聚苯板用专用粘结石膏粘结在结构面上，在其表面采用注塑玻纤网格布和具有柔性渐变功能的抗裂砂浆薄抹灰做法，从而解决了外墙内保温体系表面裂缝的质量通病，提高了工程的装饰效果。工法核心要求1、满足节能、保温、隔热要求2、工艺简单、施工方便、节约材料和人工，降低施工成本、提高工程质量3、有效地控制保温层板面裂缝2、ZH外墙内保温整体构造1、抗裂砂浆罩面层1～2mm厚2、注塑耐碱玻纤网格布3、抗裂砂浆底灰2～3mm4、16～20kg/m3的Eps聚苯板5、粘结石膏结构墙体粘结石膏聚苯板抗裂砂浆底灰注塑玻纤网格布抗裂砂浆面层整体保温面层剖面图成品图3、细部做法节点构造细部节点做法是整个施工工法的关键，施工中应严格控制阳角节点阴、阳角节点简图饰面层z99抗裂砂浆网格布底层抗裂砂浆聚苯板粘结石膏结构墙体结构墙体饰面层z99抗裂砂浆粘结石膏聚苯板底层抗裂砂浆网格布水泥护角阳角阴角消防箱、管、盒细部处理门角处理4、ZH外墙内保温施工操作4.1ZH外墙内保温工艺流程基层处理拉线贴灰饼电管、线盒安装基层及线管、盒安装隐检粘贴聚苯板接下页聚苯板打磨找平接上页抹底层聚合物砂浆埋贴网格布抹面层聚合物砂浆验收聚苯板粘贴验收4.2施工准备1、对施工人员进行技术交底2、基层墙面应干燥并已验收合格，门窗框安装就位3、电线管盒安装完毕并验收合格4、施工现场环境温度和基层表面温度在施工及施工后24小时内均不低于5℃。4.3聚苯板粘贴顺序按照：由下而上，从左向右的施工顺序进行操作4.4聚苯板上涂抹粘结石膏排气孔4.5粘贴聚苯板2m靠尺检查平整度阳角预留网格布检查聚苯板粘贴完毕后，24小时方可下道工序4.6抹聚合物抗裂砂浆ZH保温成品图饰面效果竣工楼道效果4.7ZH外墙内保温质量验收标准项次项目允许偏差(mm)检验方法1保温层厚度±3尺量检查2抗裂砂浆厚度±0.5尺量检查3网格布搭接长度-0、＋20尺量检查4表面垂直±22m托线板检查5表面平整±12m靠尺及楔形尺检查6阴阳角垂直±22m托线板检查7阴阳角方正±2角尺检查4.8安全文明施工1、操作人员必须戴好安全帽2、搭设的临时脚手架应绑扎牢固3、临时照明应规范整齐，不得私拉乱接4、现场聚苯板、网格布应有专人管理并堆放整齐5、每层施工完毕后应随即清理打扫，做到工完料净场地清临时用电布置五、工法经济效益及社会信誉5.1本工法施工方便安全，施工技术容易掌握，可减轻工人的劳动强度，提高施工工效5.2产品成活后，板面光洁平整，可省去墙面刮灰找平的工序，节约材料和人工，降低施工成本5.3ZH保温体系质量稳定可靠，吸水不变形，不降低强度，并具有防潮性能，施工中容易控制。5.4本工法节能、保温、隔热，符合规范要求5.5ZH保温体系能有效地控制保温层的板面裂缝，提高工程质量5.6经济效益分析表与GRC外墙内保温板相比GRC外墙内保温ZH外墙内保温保温板38元/m2ZH保温材料32元/m2人工12元/m2人工10元/m2贴缝及腻子找平9元/m2腻子稍加找补5元/m2板面裂缝修补人工0.5元/m2采用ZH外墙内保温体系与GRC外墙内保温每平方米可节约12.5元/m2采用本工法的获奖工程——****小区1＃、2＃楼****小区1＃、2＃楼****小区10＃、11＃楼****小区10＃、11＃楼演示内容汇报结束，谢谢专家、评委观赏！THEEND
