铸件缺陷判定标准

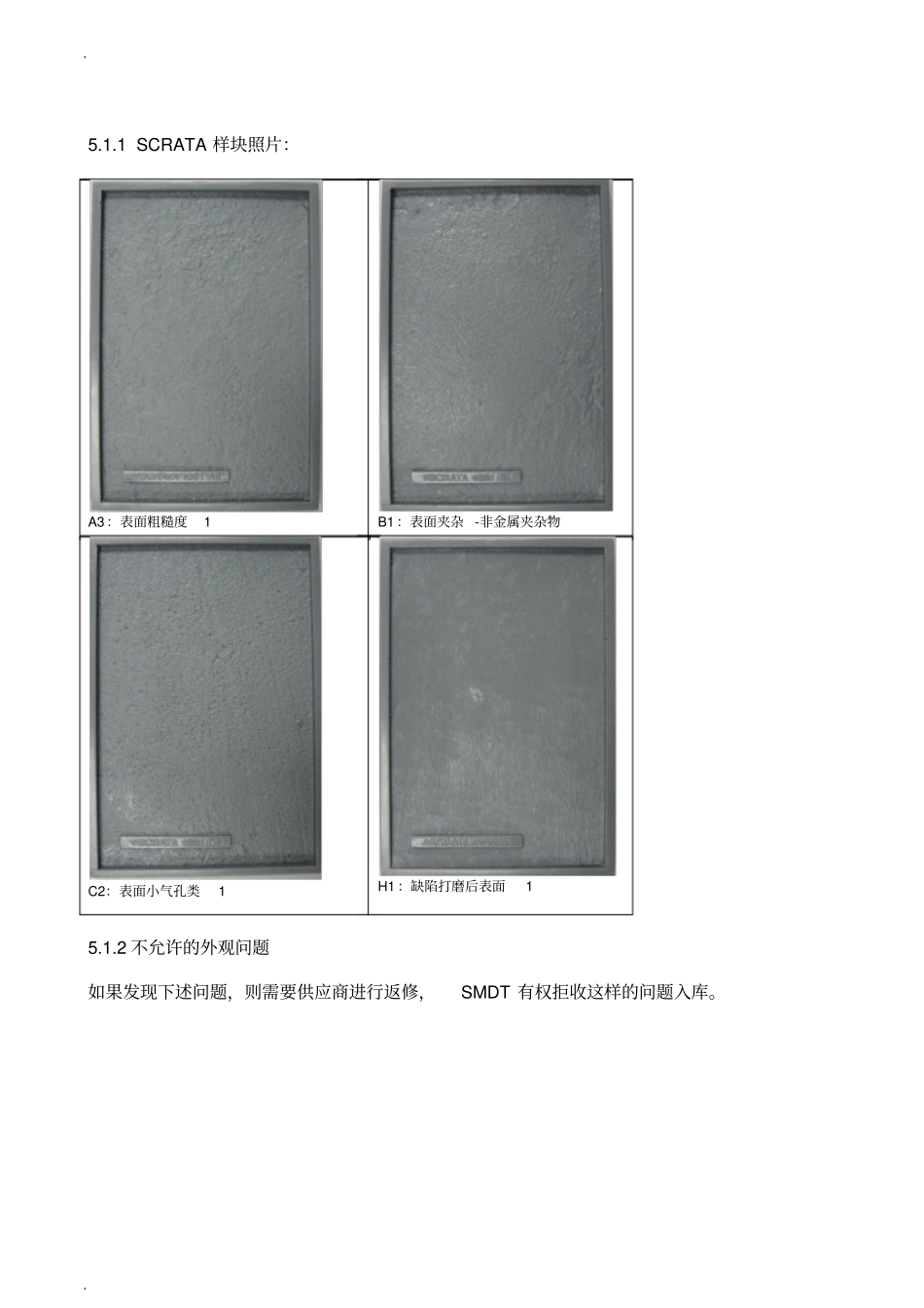

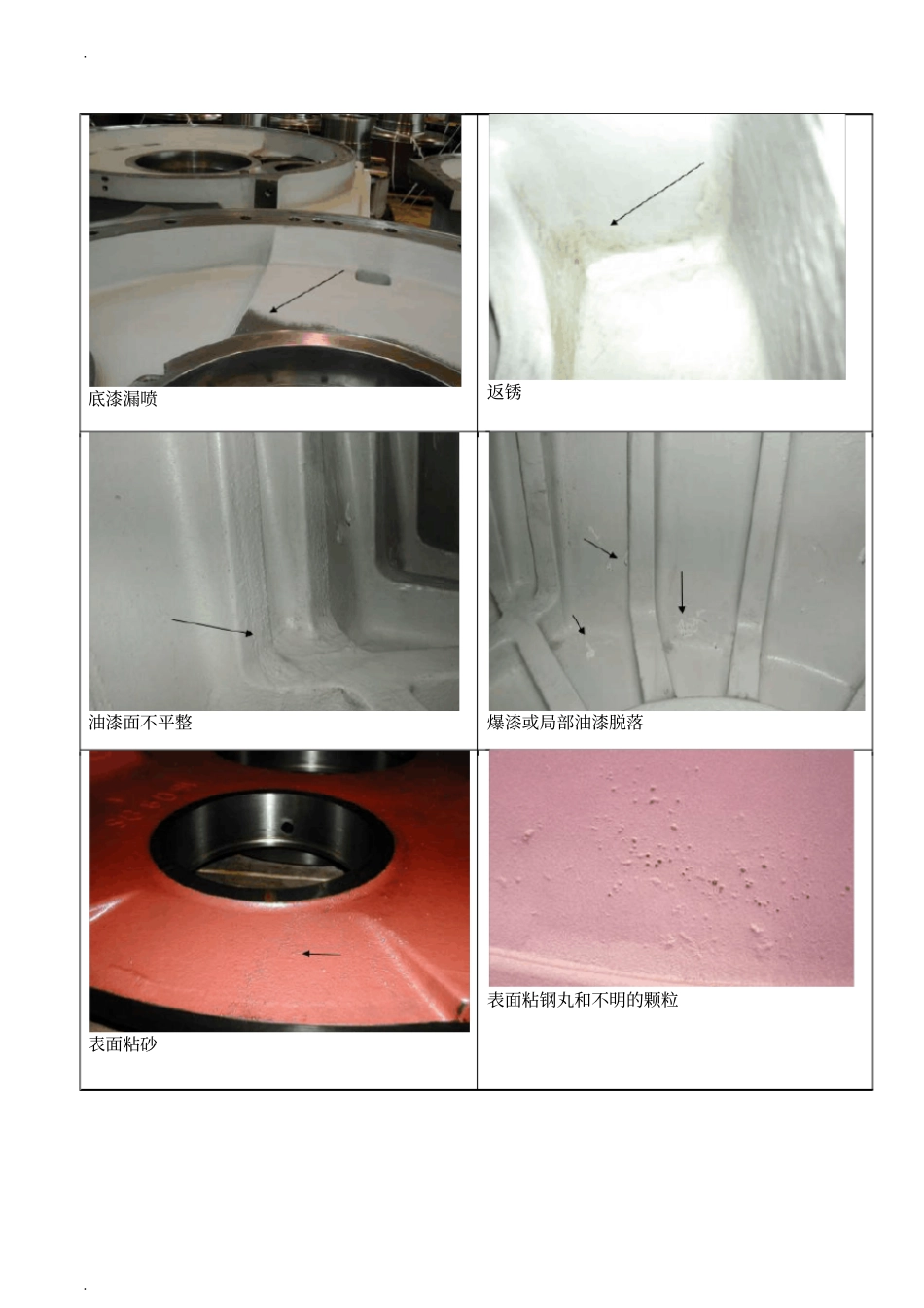

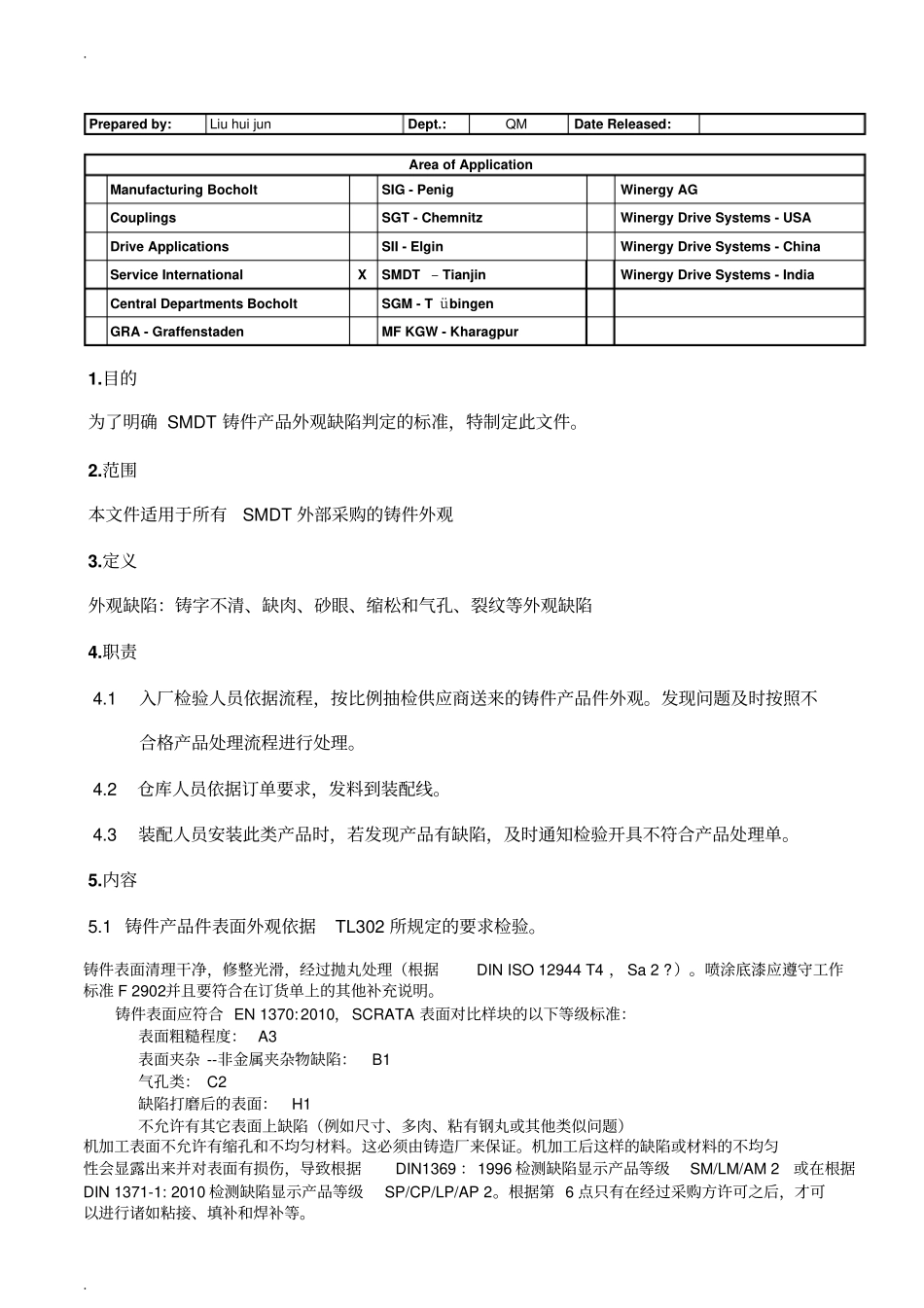

. . Prepared by: Liu hui jun Dept.: QM Date Released: Area of Application Manufacturing Bocholt SIG - Penig Winergy AG Couplings SGT - Chemnitz Winergy Drive Systems - USA Drive Applications SII - Elgin Winergy Drive Systems - China Service International X SMDT – Tianjin Winergy Drive Systems - India Central Departments Bocholt SGM - T übingen GRA - Graffenstaden MF KGW - Kharagpur 1.目的为了明确 SMDT 铸件产品外观缺陷判定的标准，特制定此文件。2.范围本文件适用于所有SMDT 外部采购的铸件外观3.定义外观缺陷：铸字不清、缺肉、砂眼、缩松和气孔、裂纹等外观缺陷4.职责4.1 入厂检验人员依据流程，按比例抽检供应商送来的铸件产品件外观。发现问题及时按照不合格产品处理流程进行处理。 4.2 仓库人员依据订单要求，发料到装配线。 4.3 装配人员安装此类产品时，若发现产品有缺陷，及时通知检验开具不符合产品处理单。5.内容5.1 铸件产品件表面外观依据TL302 所规定的要求检验。铸件表面清理干净，修整光滑，经过抛丸处理（根据DIN ISO 12944 T4 ， Sa 2 ?）。喷涂底漆应遵守工作标准 F 2902并且要符合在订货单上的其他补充说明。铸件表面应符合 EN 1370:2010，SCRATA 表面对比样块的以下等级标准：表面粗糙程度： A3 表面夹杂 --非金属夹杂物缺陷：B1 气孔类： C2 缺陷打磨后的表面：H1 不允许有其它表面上缺陷（例如尺寸、多肉、粘有钢丸或其他类似问题）机加工表面不允许有缩孔和不均匀材料。这必须由铸造厂来保证。机加工后这样的缺陷或材料的不均匀性会显露出来并对表面有损伤，导致根据DIN1369 ：1996 检测缺陷显示产品等级SM/LM/AM 2或在根据DIN 1371-1: 2010 检测缺陷显示产品等级SP/CP/LP/AP 2。根据第 6 点只有在经过采购方许可之后，才可以进行诸如粘接、填补和焊补等。. . 5.1.1 SCRATA 样块照片：A3：表面粗糙度 1B1：表面夹杂 -非金属夹杂物C2：表面小气孔类 1H1 ：缺陷打磨后表面 15.1.2 不允许的外观问题如果发现下述问题，则需要供应商进行返修，SMDT 有权拒收这样的问题入库。. . 底漆漏喷返锈油漆面不平整爆漆或局部油漆脱落表面粘砂表面粘钢丸和不明的颗粒. . 表面有钢丸或者凹坑底漆有明显流痕加工后返锈底漆有明显流痕外观有异常的凸起，镏子外观有异常的凸起，...
