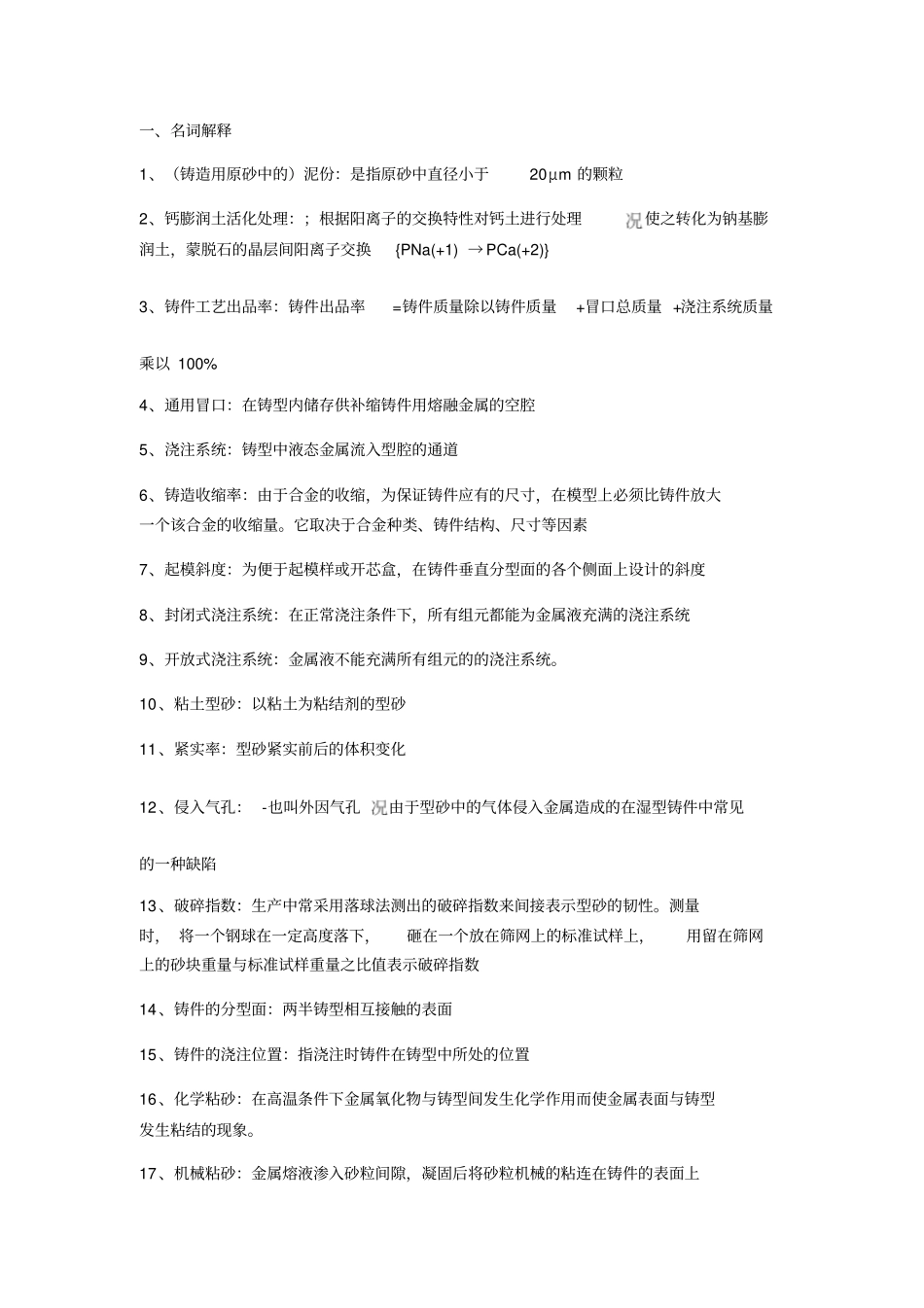

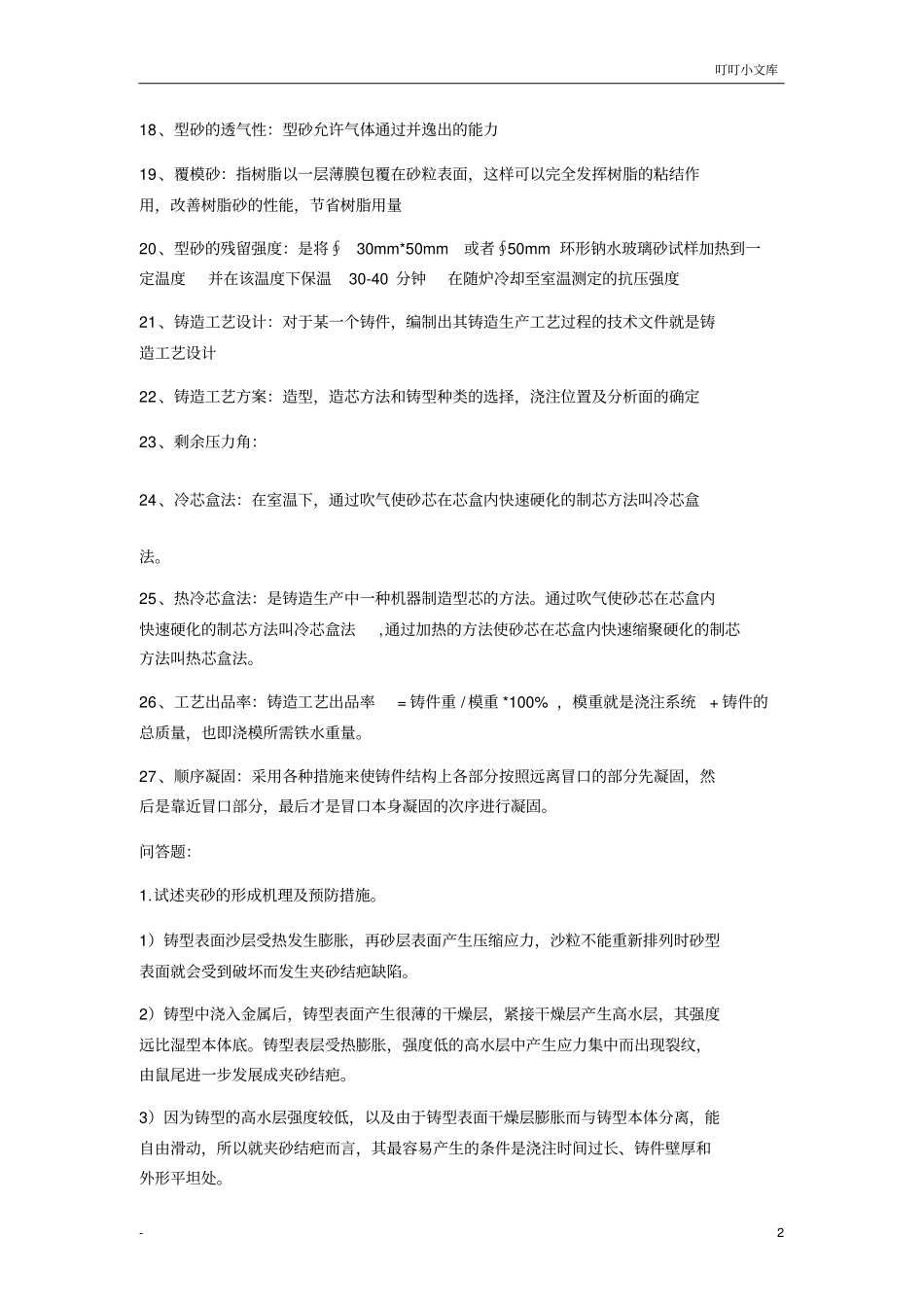

一、名词解释1、（铸造用原砂中的）泥份：是指原砂中直径小于20μm 的颗粒2、钙膨润土活化处理：；根据阳离子的交换特性对钙土进行处理使之转化为钠基膨润土，蒙脱石的晶层间阳离子交换{PNa(+1) → PCa(+2)} 3、铸件工艺出品率：铸件出品率=铸件质量除以铸件质量+冒口总质量 +浇注系统质量乘以 100% 4、通用冒口：在铸型内储存供补缩铸件用熔融金属的空腔5、浇注系统：铸型中液态金属流入型腔的通道6、铸造收缩率：由于合金的收缩，为保证铸件应有的尺寸，在模型上必须比铸件放大一个该合金的收缩量。它取决于合金种类、铸件结构、尺寸等因素7、起模斜度：为便于起模样或开芯盒，在铸件垂直分型面的各个侧面上设计的斜度8、封闭式浇注系统：在正常浇注条件下，所有组元都能为金属液充满的浇注系统9、开放式浇注系统：金属液不能充满所有组元的的浇注系统。10、粘土型砂：以粘土为粘结剂的型砂11、紧实率：型砂紧实前后的体积变化12、侵入气孔： -也叫外因气孔由于型砂中的气体侵入金属造成的在湿型铸件中常见的一种缺陷13、破碎指数：生产中常采用落球法测出的破碎指数来间接表示型砂的韧性。测量时， 将一个钢球在一定高度落下，砸在一个放在筛网上的标准试样上，用留在筛网上的砂块重量与标准试样重量之比值表示破碎指数14、铸件的分型面：两半铸型相互接触的表面15、铸件的浇注位置：指浇注时铸件在铸型中所处的位置16、化学粘砂：在高温条件下金属氧化物与铸型间发生化学作用而使金属表面与铸型发生粘结的现象。17、机械粘砂：金属熔液渗入砂粒间隙，凝固后将砂粒机械的粘连在铸件的表面上叮叮小文库- 2 18、型砂的透气性：型砂允许气体通过并逸出的能力19、覆模砂：指树脂以一层薄膜包覆在砂粒表面，这样可以完全发挥树脂的粘结作用，改善树脂砂的性能，节省树脂用量20、型砂的残留强度：是将∮30mm*50mm或者∮50mm 环形钠水玻璃砂试样加热到一定温度并在该温度下保温30-40 分钟在随炉冷却至室温测定的抗压强度21、铸造工艺设计：对于某一个铸件，编制出其铸造生产工艺过程的技术文件就是铸造工艺设计22、铸造工艺方案：造型，造芯方法和铸型种类的选择，浇注位置及分析面的确定23、剩余压力角：24、冷芯盒法：在室温下，通过吹气使砂芯在芯盒内快速硬化的制芯方法叫冷芯盒法。25、热冷芯盒法：是铸造生产中一种机器制造型芯的方法。通过吹气使砂芯在芯盒内快速硬化的制芯方法叫冷芯盒法,通过加热的方法使砂芯在芯盒内快速缩聚硬...
