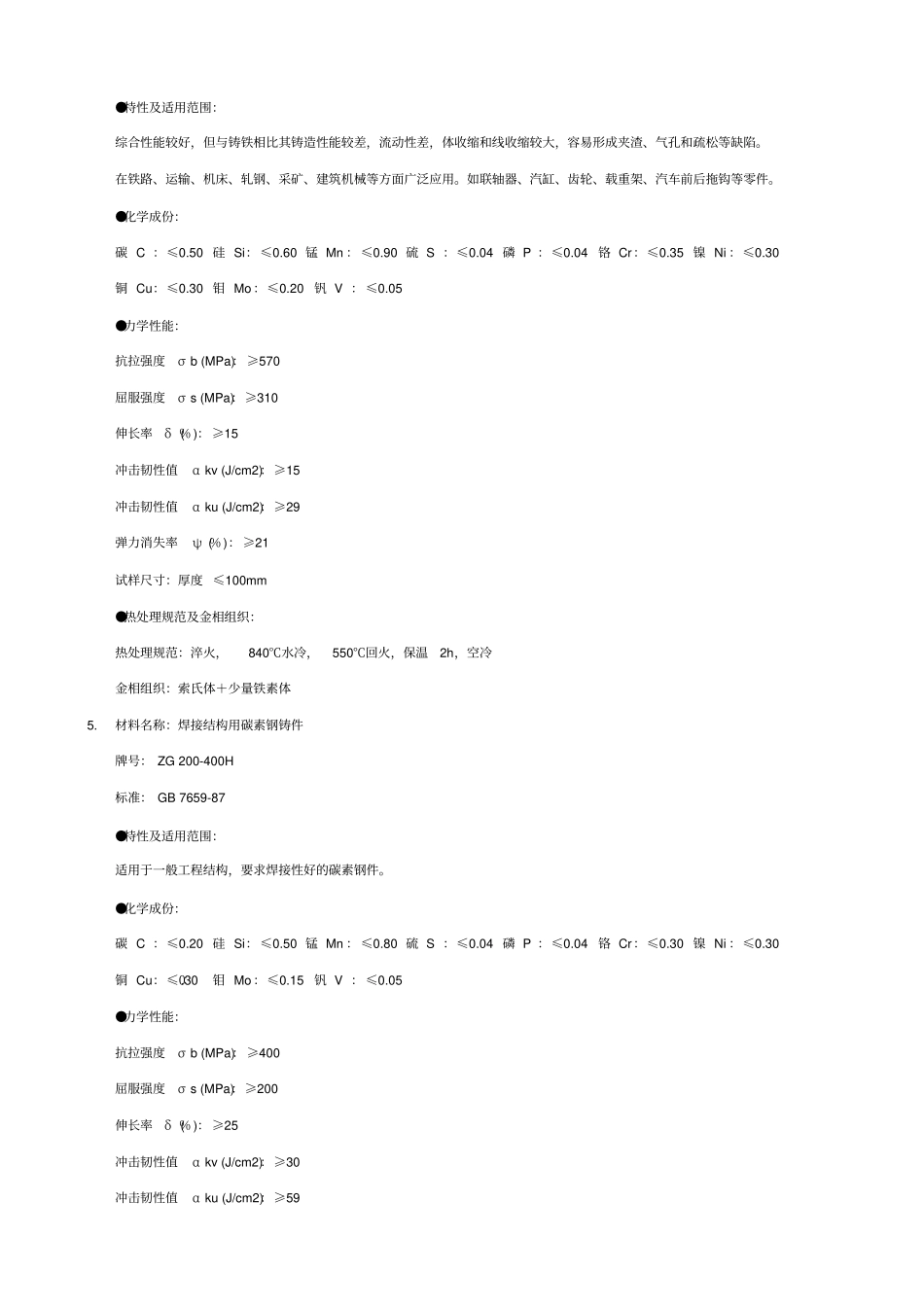

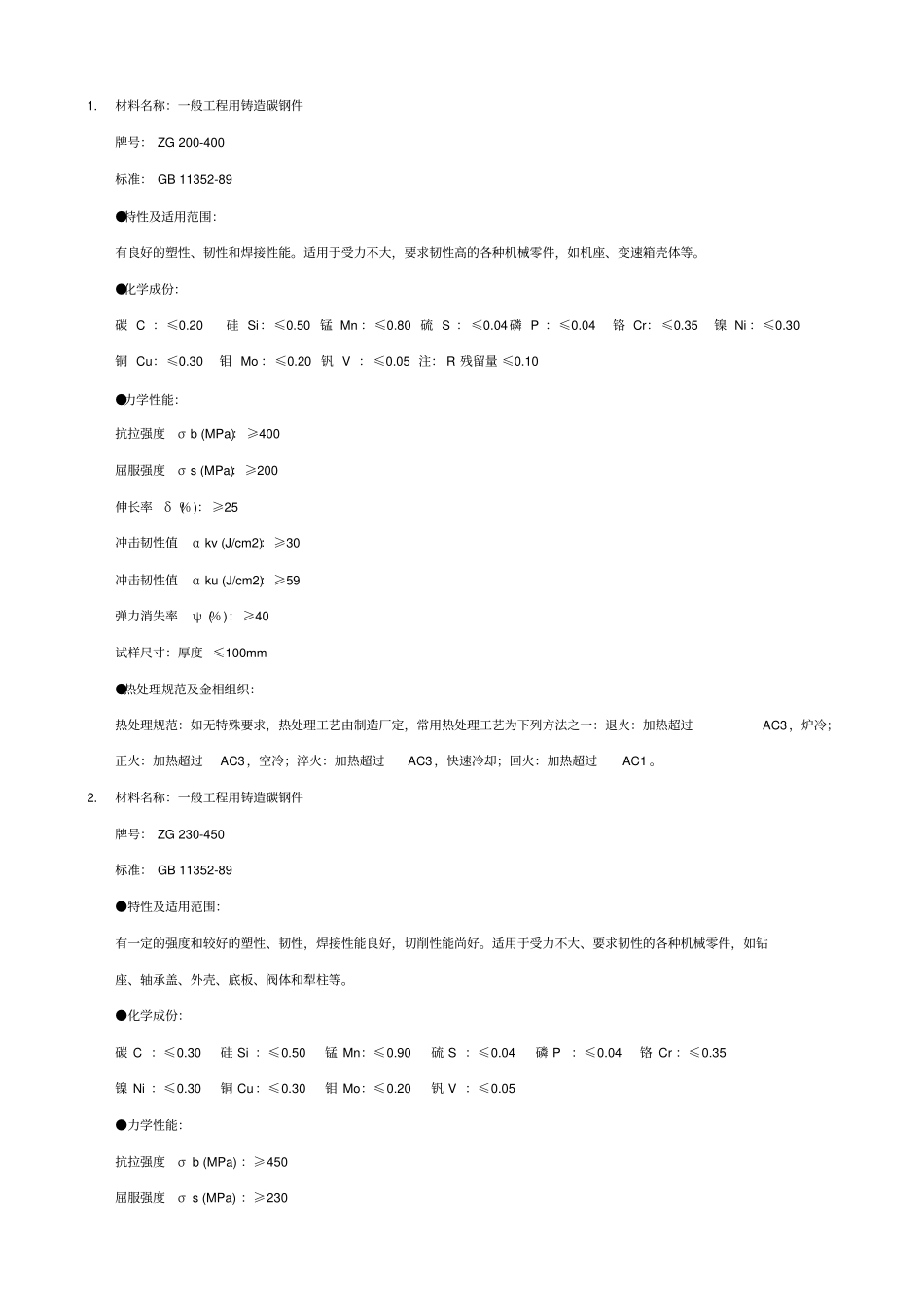

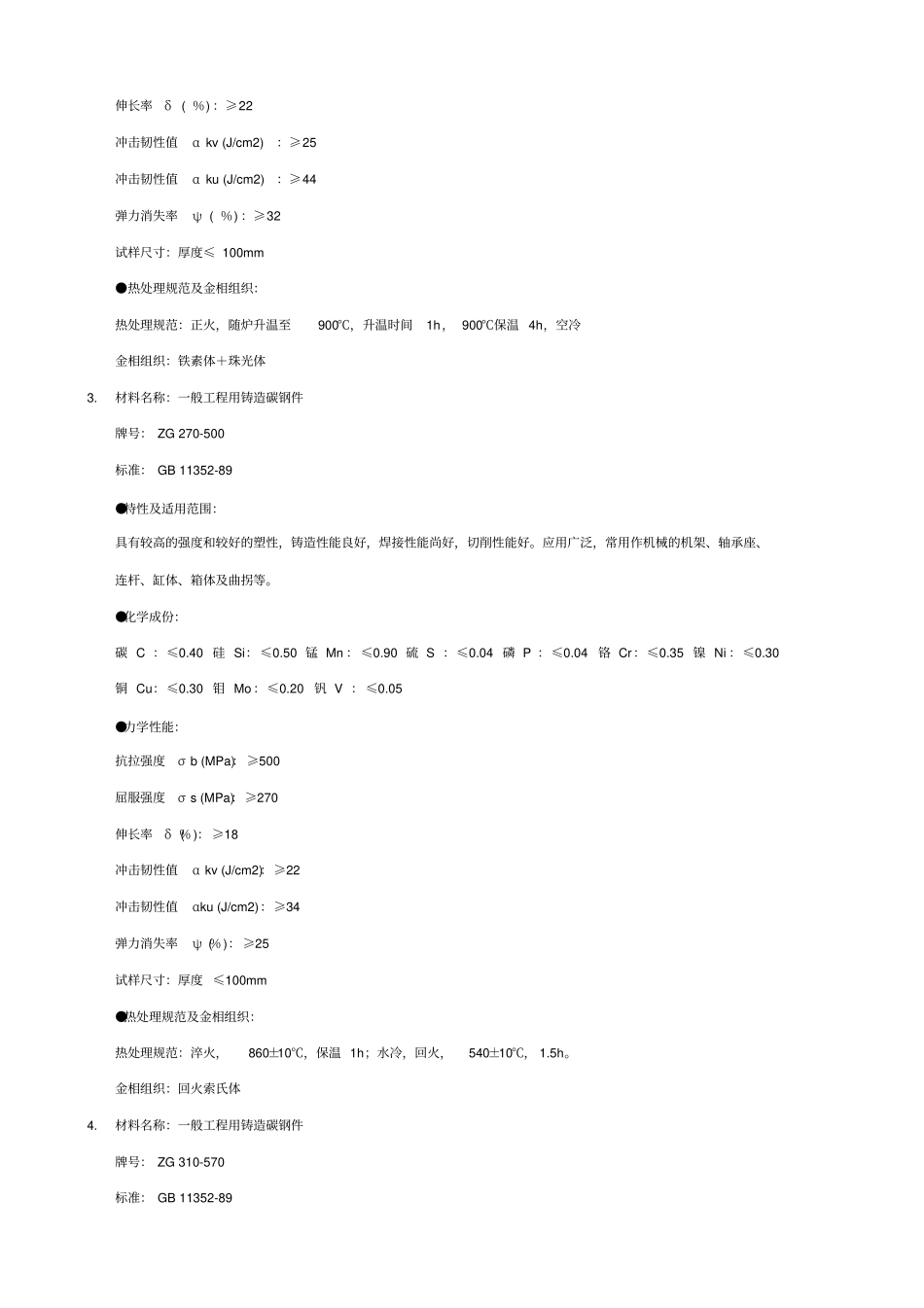

1.材料名称：一般工程用铸造碳钢件牌号： ZG 200-400 标准： GB 11352-89 ●特性及适用范围：有良好的塑性、韧性和焊接性能。适用于受力不大，要求韧性高的各种机械零件，如机座、变速箱壳体等。●化学成份：碳 C ：≤0.20硅 Si：≤0.50 锰 Mn ：≤0.80 硫 S ： ≤0.04磷 P ：≤0.04铬 Cr： ≤0.35镍 Ni ：≤0.30铜 Cu：≤0.30钼 Mo ：≤0.20 钒 V ： ≤0.05 注： R 残留量 ≤0.10●力学性能：抗拉强度σ b (MPa)： ≥400屈服强度σ s (MPa)：≥200伸长率δ (％ )： ≥25冲击韧性值α kv (J/cm2)：≥30冲击韧性值α ku (J/cm2)：≥59弹力消失率ψ (％ )： ≥40试样尺寸：厚度 ≤100mm●热处理规范及金相组织：热处理规范：如无特殊要求，热处理工艺由制造厂定，常用热处理工艺为下列方法之一：退火：加热超过AC3，炉冷；正火：加热超过AC3，空冷；淬火：加热超过AC3，快速冷却；回火：加热超过AC1 。2.材料名称：一般工程用铸造碳钢件牌号： ZG 230-450 标准： GB 11352-89 ●特性及适用范围：有一定的强度和较好的塑性、韧性，焊接性能良好，切削性能尚好。适用于受力不大、要求韧性的各种机械零件，如钻座、轴承盖、外壳、底板、阀体和犁柱等。●化学成份：碳 C ：≤0.30硅 Si ：≤0.50锰 Mn：≤0.90硫 S ：≤0.04磷 P ：≤0.04铬 Cr ：≤0.35镍 Ni ：≤0.30铜 Cu：≤0.30钼 Mo：≤0.20钒 V ：≤0.05●力学性能：抗拉强度σ b (MPa) ：≥450屈服强度σ s (MPa) ：≥230伸长率δ ( ％) ：≥22冲击韧性值α kv (J/cm2)：≥25冲击韧性值α ku (J/cm2)：≥44弹力消失率ψ ( ％) ：≥32试样尺寸：厚度≤ 100mm●热处理规范及金相组织：热处理规范：正火，随炉升温至900℃，升温时间1h， 900℃保温 4h，空冷金相组织：铁素体＋珠光体3.材料名称：一般工程用铸造碳钢件牌号： ZG 270-500 标准： GB 11352-89 ●特性及适用范围：具有较高的强度和较好的塑性，铸造性能良好，焊接性能尚好，切削性能好。应用广泛，常用作机械的机架、轴承座、连杆、缸体、箱体及曲拐等。●化学成份：碳 C ：≤0.40 硅 Si： ≤0.50 锰 Mn ： ≤0.90 硫 S ：≤0.04 磷 P ：≤0.04铬 Cr：≤0.35 镍 Ni ：≤0.30铜 Cu：≤0.30 钼 Mo：≤0.20钒 V ： ≤0.05●力学性能：抗拉强度σ b (MPa)： ≥500屈服强度σ s (MPa)：≥270伸长率δ (％ ...
