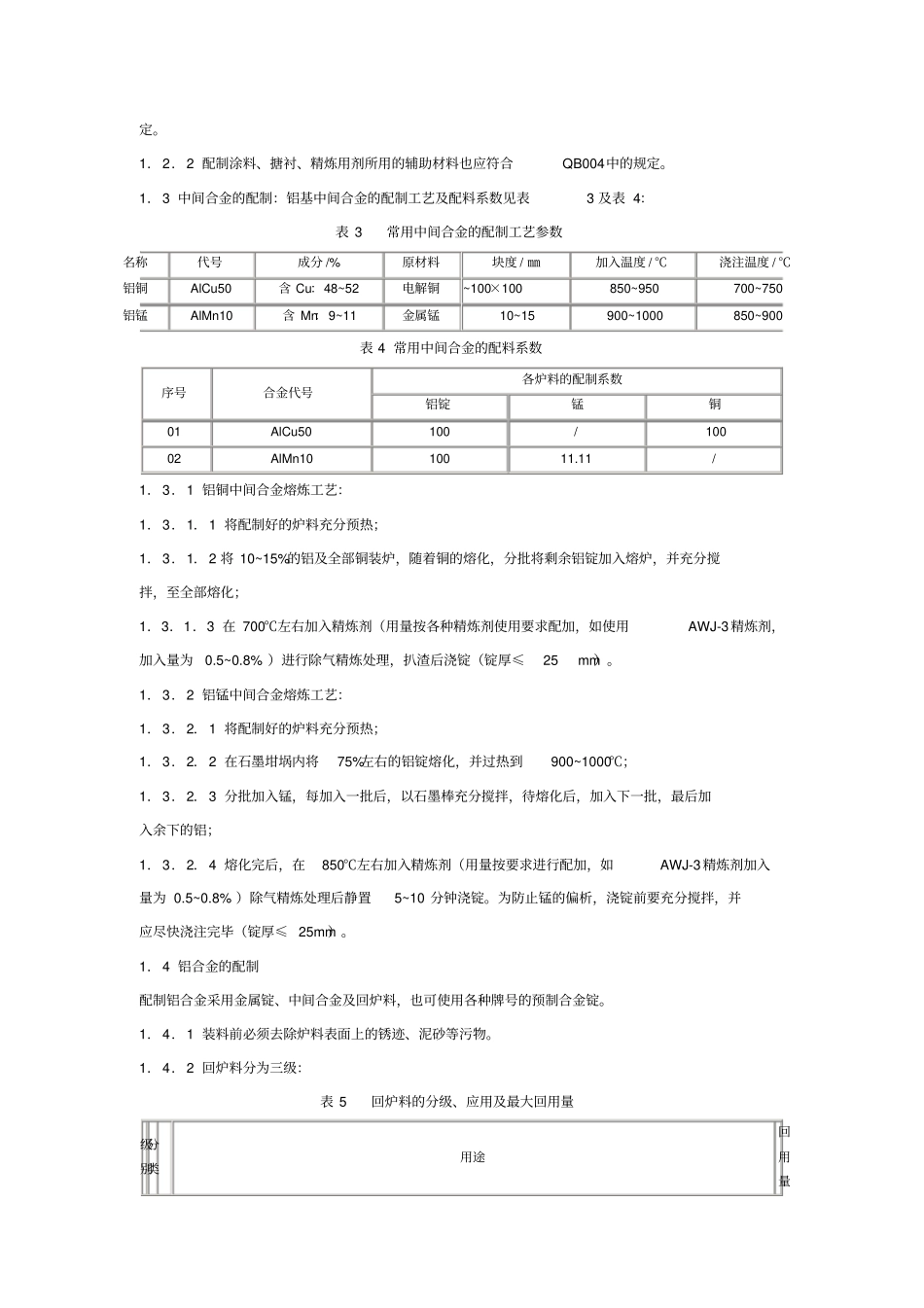

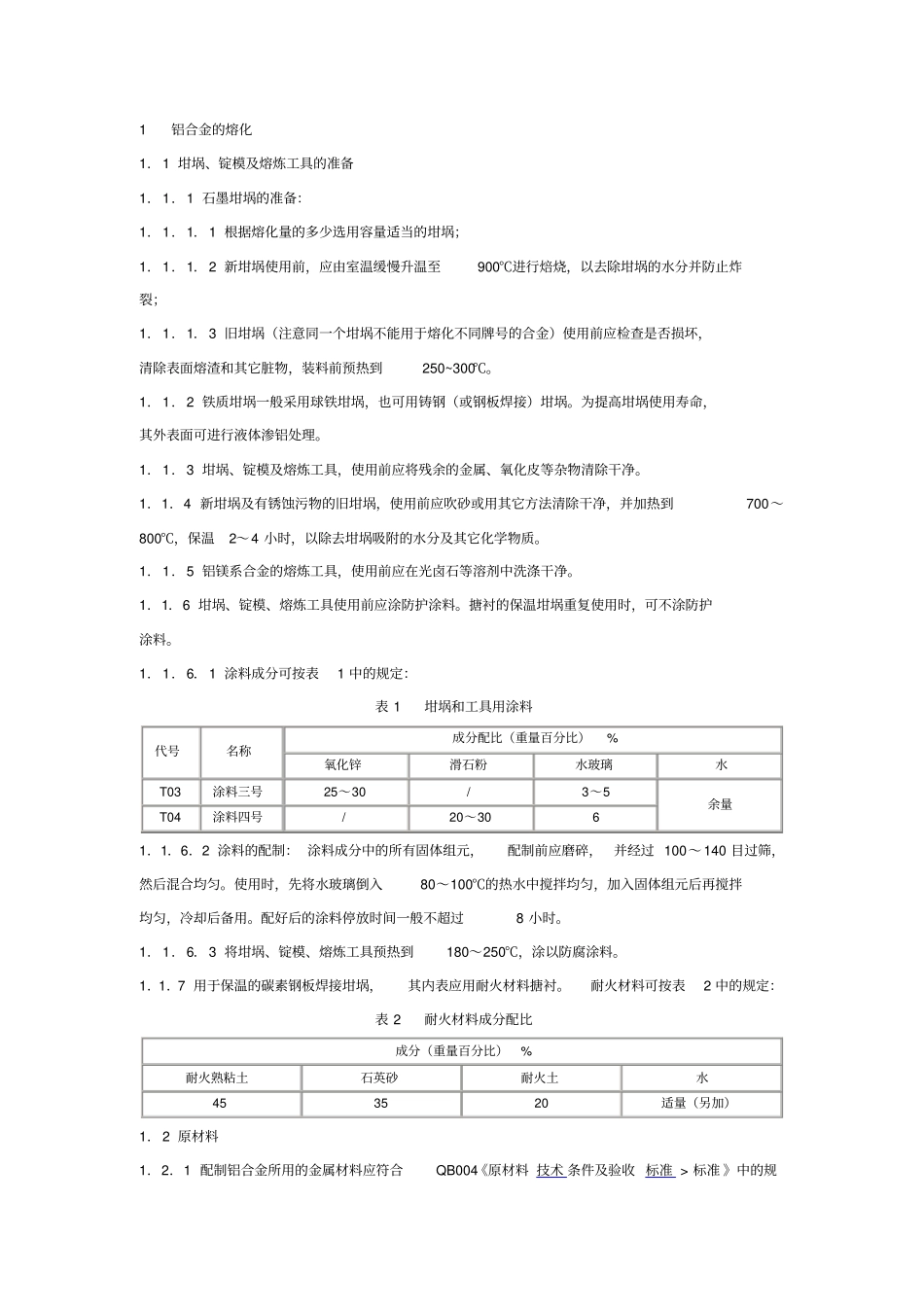

1 铝合金的熔化1．1 坩埚、锭模及熔炼工具的准备1．1．1 石墨坩埚的准备：1．1．1．1 根据熔化量的多少选用容量适当的坩埚；1．1．1．2 新坩埚使用前，应由室温缓慢升温至900℃进行焙烧，以去除坩埚的水分并防止炸裂；1．1．1．3 旧坩埚（注意同一个坩埚不能用于熔化不同牌号的合金）使用前应检查是否损坏，清除表面熔渣和其它脏物，装料前预热到250~300℃。1．1．2 铁质坩埚一般采用球铁坩埚，也可用铸钢（或钢板焊接）坩埚。为提高坩埚使用寿命，其外表面可进行液体渗铝处理。1．1．3 坩埚、锭模及熔炼工具，使用前应将残余的金属、氧化皮等杂物清除干净。1．1．4 新坩埚及有锈蚀污物的旧坩埚，使用前应吹砂或用其它方法清除干净，并加热到700～800℃，保温2～4 小时，以除去坩埚吸附的水分及其它化学物质。1．1．5 铝镁系合金的熔炼工具，使用前应在光卤石等溶剂中洗涤干净。1．1．6 坩埚、锭模、熔炼工具使用前应涂防护涂料。搪衬的保温坩埚重复使用时，可不涂防护涂料。1．1．6．1 涂料成分可按表1 中的规定：表 1 坩埚和工具用涂料代号名称成分配比（重量百分比）% 氧化锌滑石粉水玻璃水T03 涂料三号25～30 / 3～5 余量T04 涂料四号/ 20～30 6 1．1．6．2 涂料的配制： 涂料成分中的所有固体组元，配制前应磨碎，并经过 100～140 目过筛，然后混合均匀。使用时，先将水玻璃倒入80～100℃的热水中搅拌均匀，加入固体组元后再搅拌均匀，冷却后备用。配好后的涂料停放时间一般不超过8 小时。1．1．6．3 将坩埚、锭模、熔炼工具预热到180～250℃，涂以防腐涂料。1．1．7 用于保温的碳素钢板焊接坩埚，其内表应用耐火材料搪衬。耐火材料可按表2 中的规定：表 2 耐火材料成分配比成分（重量百分比）% 耐火熟粘土石英砂耐火土水45 35 20 适量（另加）1．2 原材料1．2．1 配制铝合金所用的金属材料应符合QB004《原材料 技术 条件及验收 标准 > 标准 》中的规定。1．2．2 配制涂料、搪衬、精炼用剂所用的辅助材料也应符合QB004中的规定。1．3 中间合金的配制：铝基中间合金的配制工艺及配料系数见表3 及表 4：表 3 常用中间合金的配制工艺参数名称代号成分 /% 原材料块度 / ㎜加入温度 / ℃浇注温度 / ℃铝铜AlCu50 含 Cu：48~52 电解铜~100×100850~950 700~750 铝锰AlMn10 含 Mn： 9~11 金属锰10~15 900~1000 850~900 表 4 常用中间合金的配料系数序号合金代号各炉料的...
