锅检所压力管道安装所需准备资料

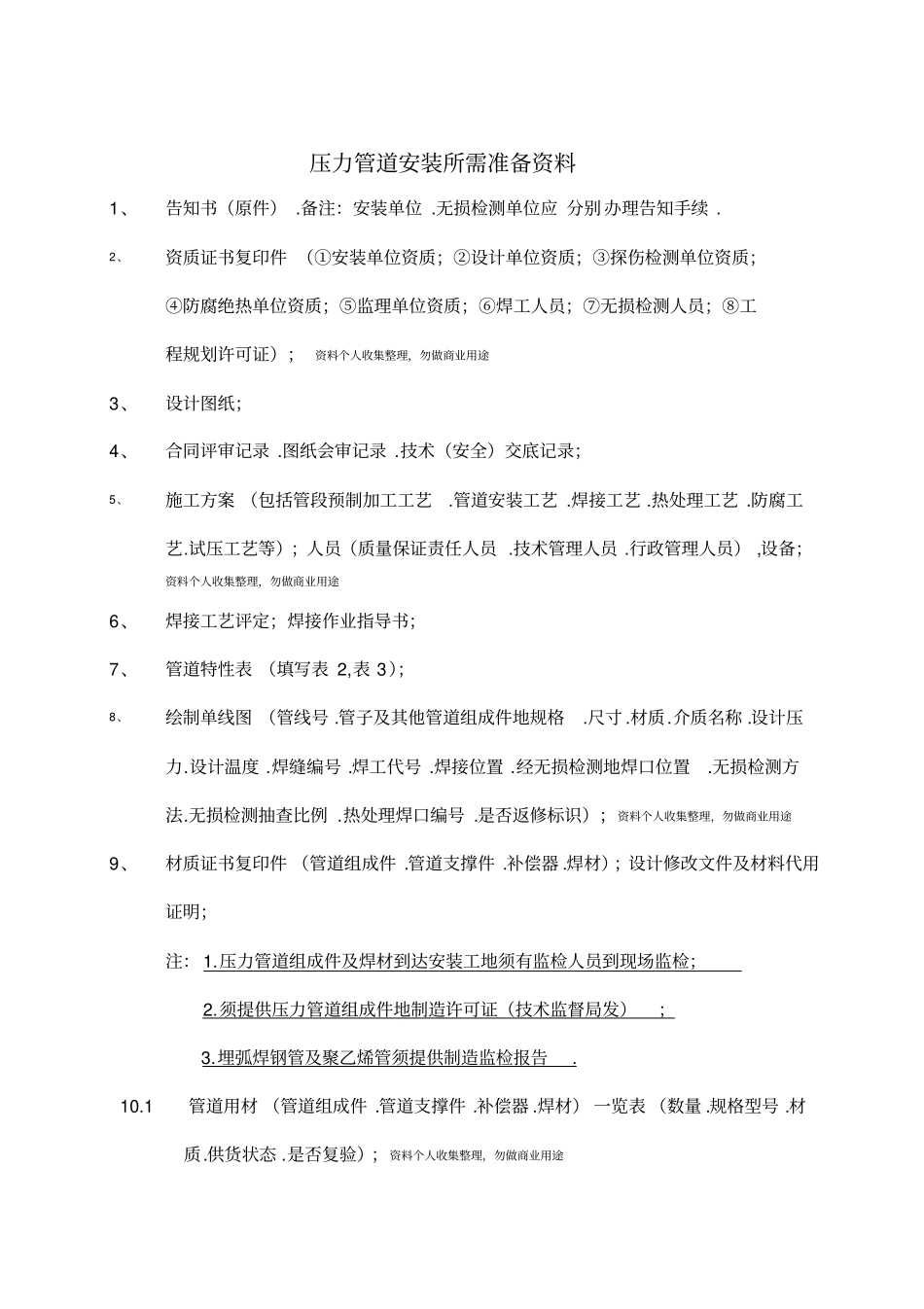

压力管道安装所需准备资料1、告知书（原件） .备注：安装单位 .无损检测单位应 分别 办理告知手续 . 2、资质证书复印件 （①安装单位资质；②设计单位资质；③探伤检测单位资质；④防腐绝热单位资质；⑤监理单位资质；⑥焊工人员；⑦无损检测人员；⑧工程规划许可证）；资料个人收集整理，勿做商业用途3、设计图纸；4、合同评审记录 .图纸会审记录 .技术（安全）交底记录；5、施工方案 （包括管段预制加工工艺.管道安装工艺 .焊接工艺 .热处理工艺 .防腐工艺.试压工艺等）；人员（质量保证责任人员 .技术管理人员 .行政管理人员） ,设备；资料个人收集整理，勿做商业用途6、焊接工艺评定；焊接作业指导书；7、管道特性表 （填写表 2,表 3）；8、绘制单线图 （管线号 .管子及其他管道组成件地规格.尺寸 .材质.介质名称 .设计压力.设计温度 .焊缝编号 .焊工代号 .焊接位置 .经无损检测地焊口位置.无损检测方法.无损检测抽查比例 .热处理焊口编号 .是否返修标识）；资料个人收集整理，勿做商业用途9、材质证书复印件 （管道组成件 .管道支撑件 .补偿器 .焊材）；设计修改文件及材料代用证明；注： 1.压力管道组成件及焊材到达安装工地须有监检人员到现场监检；2.须提供压力管道组成件地制造许可证（技术监督局发）；3.埋弧焊钢管及聚乙烯管须提供制造监检报告. 10.1 管道用材 （管道组成件 .管道支撑件 .补偿器 .焊材） 一览表 （数量 .规格型号 .材质.供货状态 .是否复验）；资料个人收集整理，勿做商业用途10.2 材料复验报告 （合金钢（ CrMo钢.MoWVNb钢）.含镍低温刚 .含钼奥氏体不锈钢 .镍基合金 .钛和钛合金材料地管道组成件） ；资料个人收集整理，勿做商业用途10.3阀门 壳体压力试验和密封试验；10.4 外表面磁粉或渗透检验 （GC1 级管道设计压力≥ 10MPa 地管子和管件； GC1 级管道中输送极度危害介质地管子和管件.） 资料个人收集整理，勿做商业用途10.5硬度检查 （设计压力≥ 10MPa 地 GC1 级管道用高压螺栓和螺母）11高压及剧毒流体管道用弯管加工记录；12 主蒸汽 .再热蒸汽 .主给水管道弹簧支吊架弹簧安装高度记录,恒作用力支吊架制造厂性能测试记录；支吊架安装调试记录；资料个人收集整理，勿做商业用途13注明蠕胀测点 .监察管段 .膨胀指示器 .焊口及支吊架位置地单线立体图；14焊材地烘干与恒温存放记录.焊材发放与回收记录；15焊接记录 .焊缝检查外观质量记...
