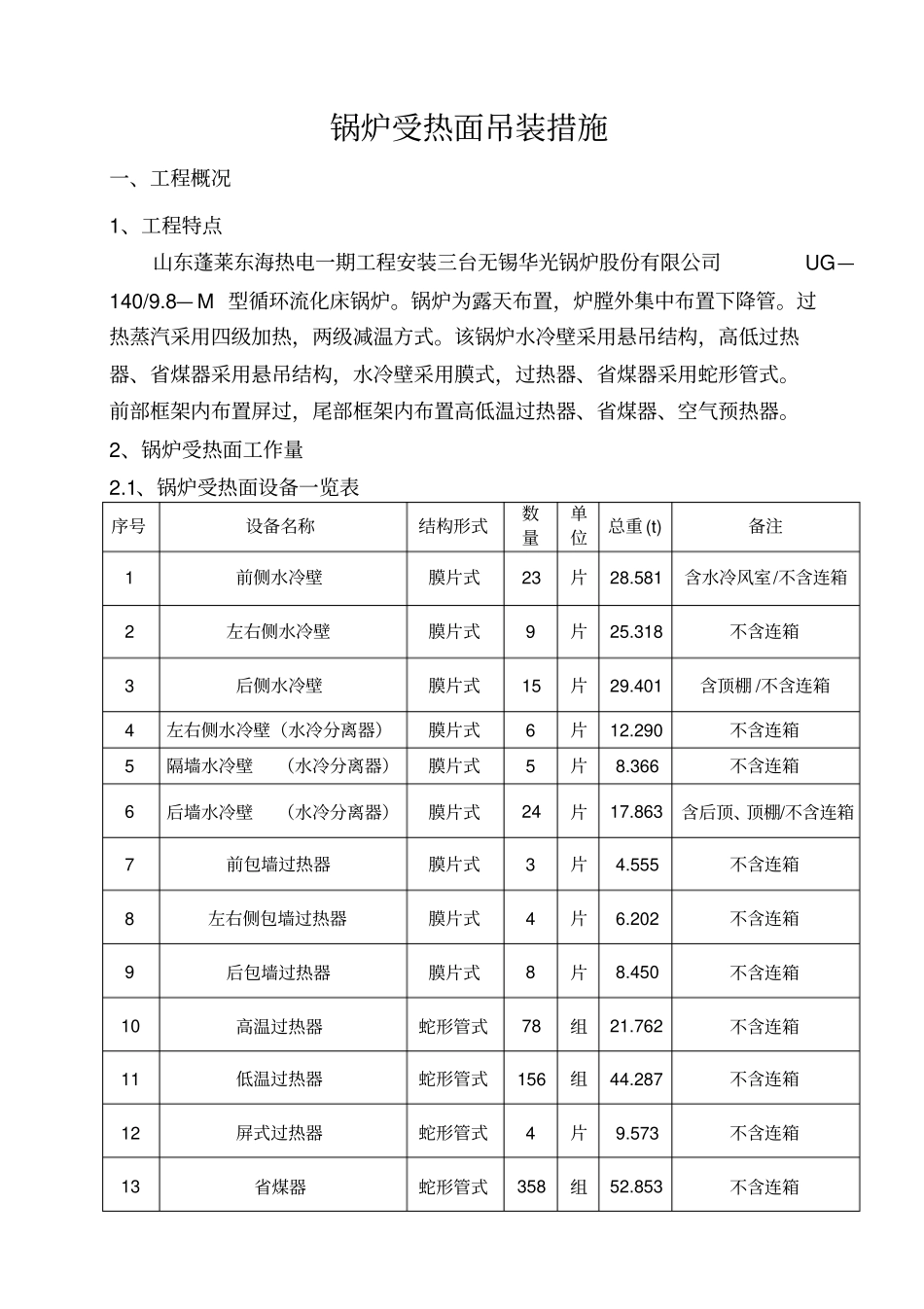

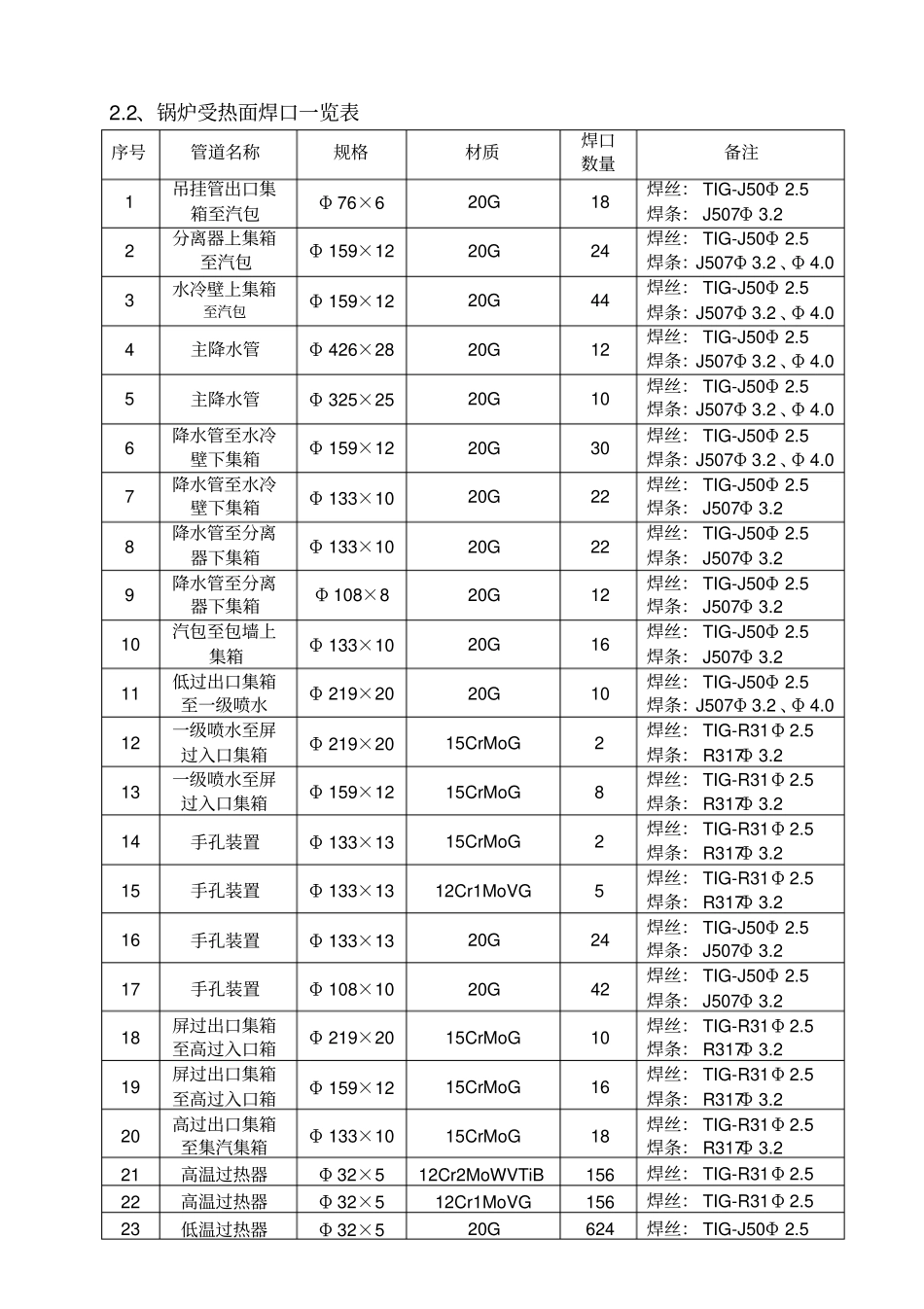

锅炉受热面吊装措施一、工程概况1、工程特点山东蓬莱东海热电一期工程安装三台无锡华光锅炉股份有限公司UG—140/9.8— M 型循环流化床锅炉。锅炉为露天布置，炉膛外集中布置下降管。过热蒸汽采用四级加热，两级减温方式。该锅炉水冷壁采用悬吊结构，高低过热器、省煤器采用悬吊结构，水冷壁采用膜式，过热器、省煤器采用蛇形管式。前部框架内布置屏过，尾部框架内布置高低温过热器、省煤器、空气预热器。2、锅炉受热面工作量2.1、锅炉受热面设备一览表序号设备名称结构形式数量单位总重 (t) 备注1 前侧水冷壁膜片式23 片28.581 含水冷风室/不含连箱2 左右侧水冷壁膜片式9 片25.318 不含连箱3 后侧水冷壁膜片式15 片29.401 含顶棚 /不含连箱4 左右侧水冷壁（水冷分离器）膜片式6 片12.290 不含连箱5 隔墙水冷壁（水冷分离器）膜片式5 片8.366 不含连箱6 后墙水冷壁（水冷分离器）膜片式24 片17.863 含后顶、顶棚/不含连箱7 前包墙过热器膜片式3 片4.555 不含连箱8 左右侧包墙过热器膜片式4 片6.202 不含连箱9 后包墙过热器膜片式8 片8.450 不含连箱10 高温过热器蛇形管式78 组21.762 不含连箱11 低温过热器蛇形管式156 组44.287 不含连箱12 屏式过热器蛇形管式4 片9.573 不含连箱13 省煤器蛇形管式358 组52.853 不含连箱2.2、锅炉受热面焊口一览表序号管道名称规格材质焊口数量备注1 吊挂管出口集箱至汽包Φ 76×6 20G 18 焊丝： TIG-J50Φ 2.5 焊条： J507Φ 3.22 分离器上集箱至汽包Φ 159×1220G 24 焊丝： TIG-J50Φ 2.5 焊条：J507Φ 3.2 、Φ 4.03 水冷壁上集箱至汽包Φ 159×1220G 44 焊丝： TIG-J50Φ 2.5 焊条：J507Φ 3.2 、Φ 4.04 主降水管Φ 426×2820G 12 焊丝： TIG-J50Φ 2.5 焊条：J507Φ 3.2 、Φ 4.05 主降水管Φ 325×2520G 10 焊丝： TIG-J50Φ 2.5 焊条：J507Φ 3.2 、Φ 4.06 降水管至水冷壁下集箱Φ 159×1220G 30 焊丝： TIG-J50Φ 2.5 焊条：J507Φ 3.2 、Φ 4.07 降水管至水冷壁下集箱Φ 133×1020G 22 焊丝： TIG-J50Φ 2.5 焊条： J507Φ 3.28 降水管至分离器下集箱Φ 133×1020G 22 焊丝： TIG-J50Φ 2.5 焊条： J507Φ 3.29 降水管至分离器下集箱Φ 108×820G 12 焊丝： TIG-J50Φ 2.5 焊条： J507Φ 3.210 汽包至包墙上集箱Φ 133×1020G 16 焊丝： TIG-J50Φ 2.5 焊...
