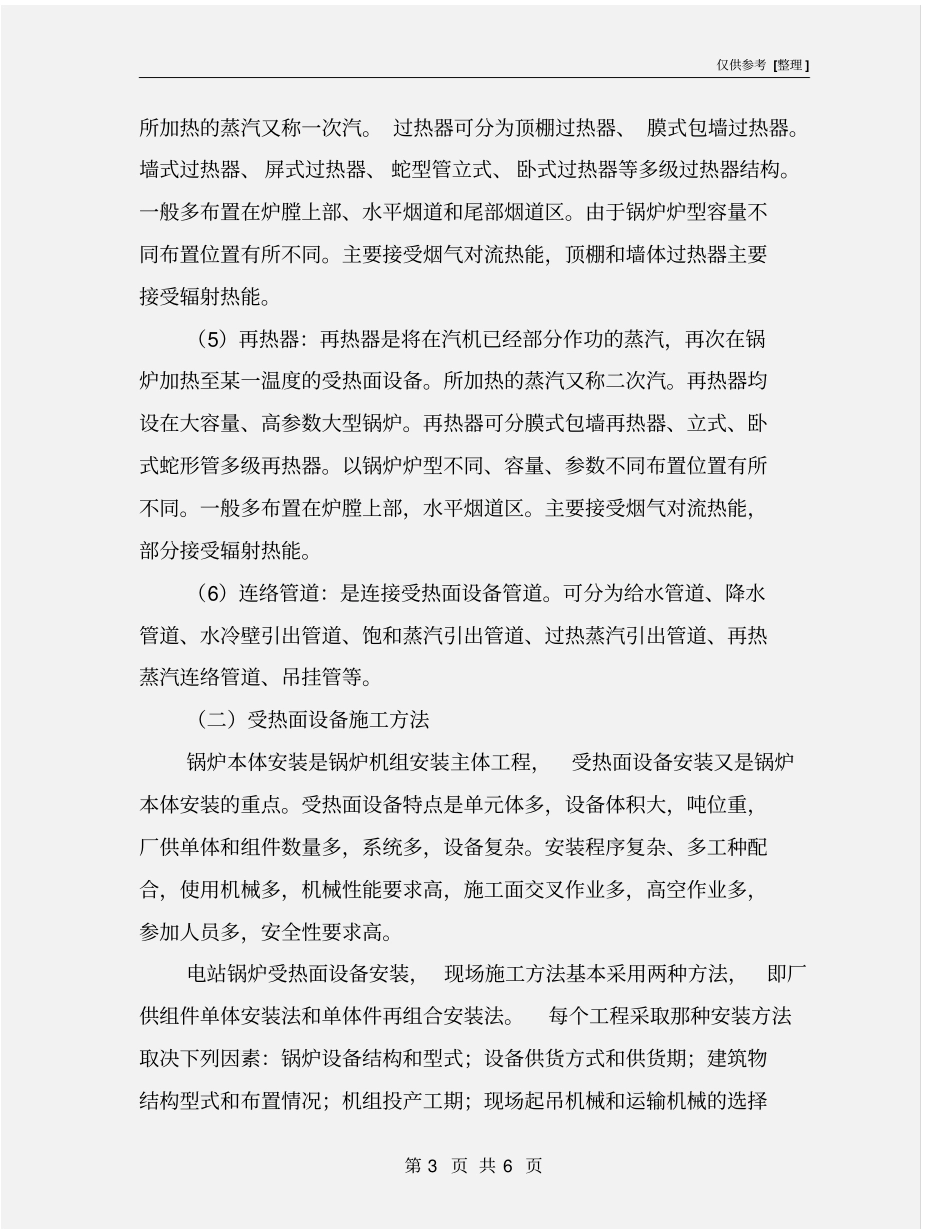

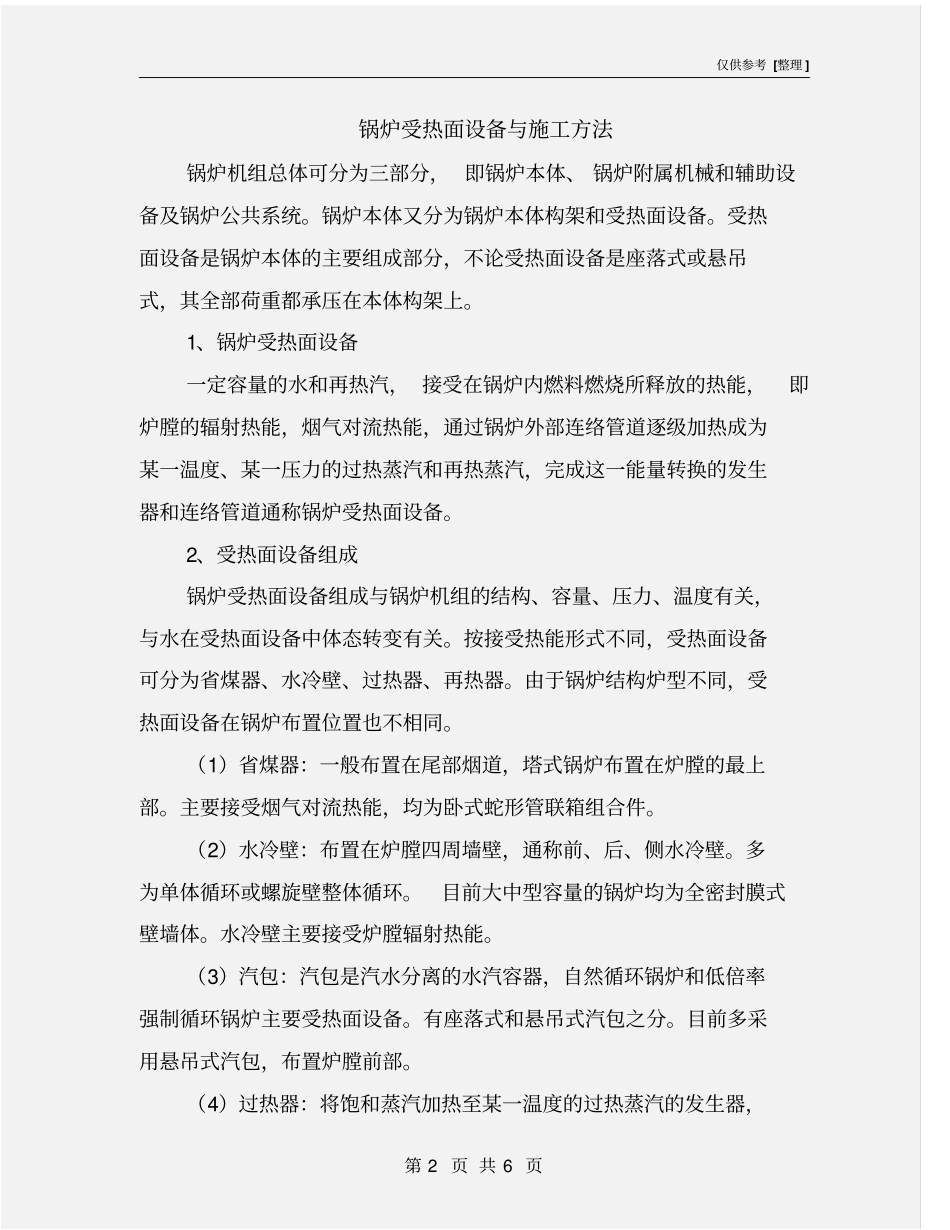

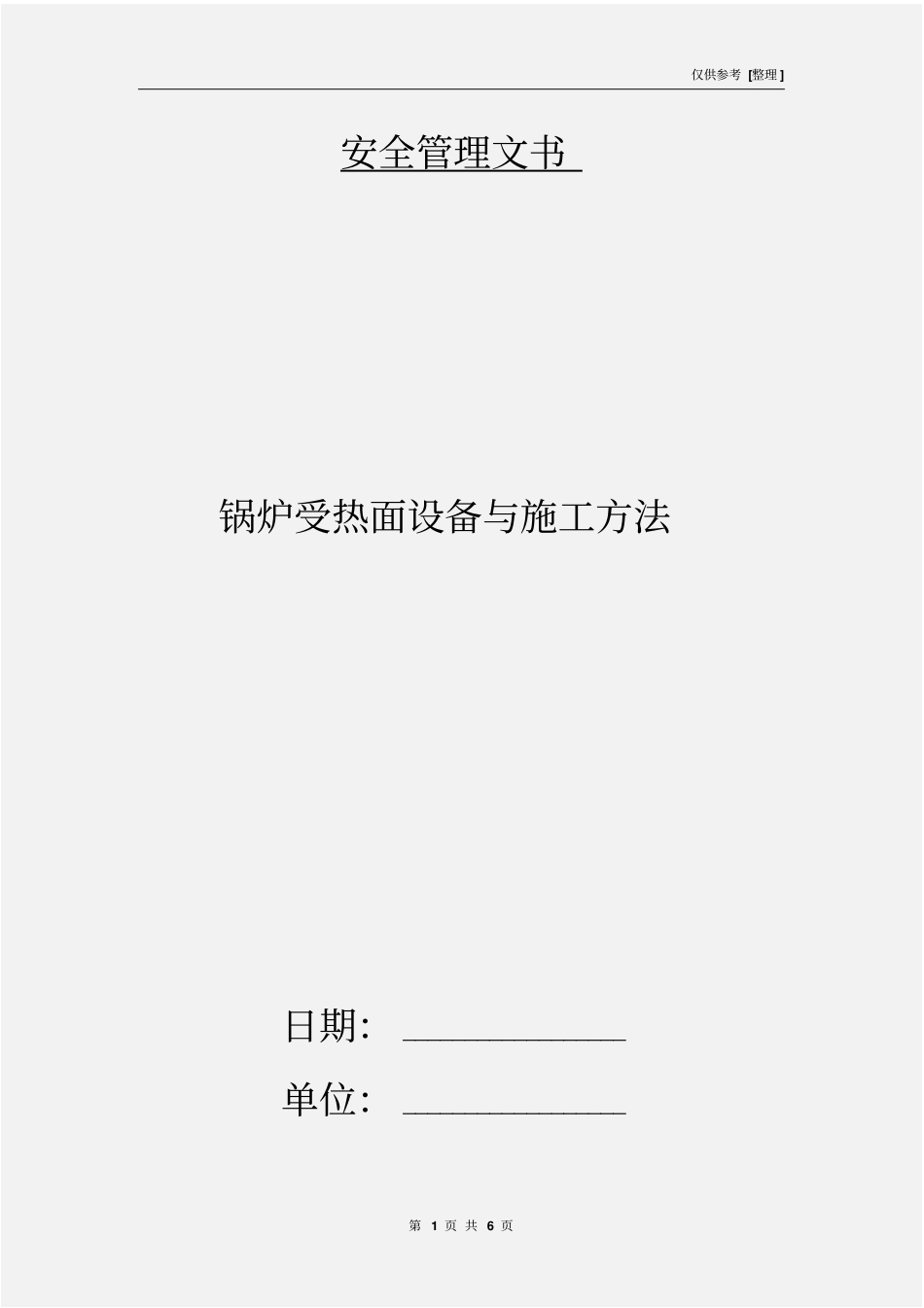

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书锅炉受热面设备与施工方法日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页锅炉受热面设备与施工方法锅炉机组总体可分为三部分， 即锅炉本体、 锅炉附属机械和辅助设备及锅炉公共系统。锅炉本体又分为锅炉本体构架和受热面设备。受热面设备是锅炉本体的主要组成部分，不论受热面设备是座落式或悬吊式，其全部荷重都承压在本体构架上。1、锅炉受热面设备一定容量的水和再热汽， 接受在锅炉内燃料燃烧所释放的热能，即炉膛的辐射热能，烟气对流热能，通过锅炉外部连络管道逐级加热成为某一温度、某一压力的过热蒸汽和再热蒸汽，完成这一能量转换的发生器和连络管道通称锅炉受热面设备。2、受热面设备组成锅炉受热面设备组成与锅炉机组的结构、容量、压力、温度有关，与水在受热面设备中体态转变有关。按接受热能形式不同，受热面设备可分为省煤器、水冷壁、过热器、再热器。由于锅炉结构炉型不同，受热面设备在锅炉布置位置也不相同。（1）省煤器：一般布置在尾部烟道，塔式锅炉布置在炉膛的最上部。主要接受烟气对流热能，均为卧式蛇形管联箱组合件。（2）水冷壁：布置在炉膛四周墙壁，通称前、后、侧水冷壁。多为单体循环或螺旋壁整体循环。目前大中型容量的锅炉均为全密封膜式壁墙体。水冷壁主要接受炉膛辐射热能。（3）汽包：汽包是汽水分离的水汽容器，自然循环锅炉和低倍率强制循环锅炉主要受热面设备。有座落式和悬吊式汽包之分。目前多采用悬吊式汽包，布置炉膛前部。（4）过热器：将饱和蒸汽加热至某一温度的过热蒸汽的发生器，仅供参考 [整理 ] 第 3 页 共 6 页所加热的蒸汽又称一次汽。 过热器可分为顶棚过热器、 膜式包墙过热器。墙式过热器、 屏式过热器、 蛇型管立式、 卧式过热器等多级过热器结构。一般多布置在炉膛上部、水平烟道和尾部烟道区。由于锅炉炉型容量不同布置位置有所不同。主要接受烟气对流热能，顶棚和墙体过热器主要接受辐射热能。（5）再热器：再热器是将在汽机已经部分作功的蒸汽，再次在锅炉加热至某一温度的受热面设备。所加热的蒸汽又称二次汽。再热器均设在大容量、高参数大型锅炉。再热器可分膜式包墙再热器、立式、卧式蛇形管多级再热器。以锅炉炉型不同、容量、参数不同布置位置有所不同。一般多布置在炉膛上部，水平烟道区。主要接受烟气对流热能，部分接受辐射热能。（6）连络管道：...
