锅炉受热面焊接施工方案

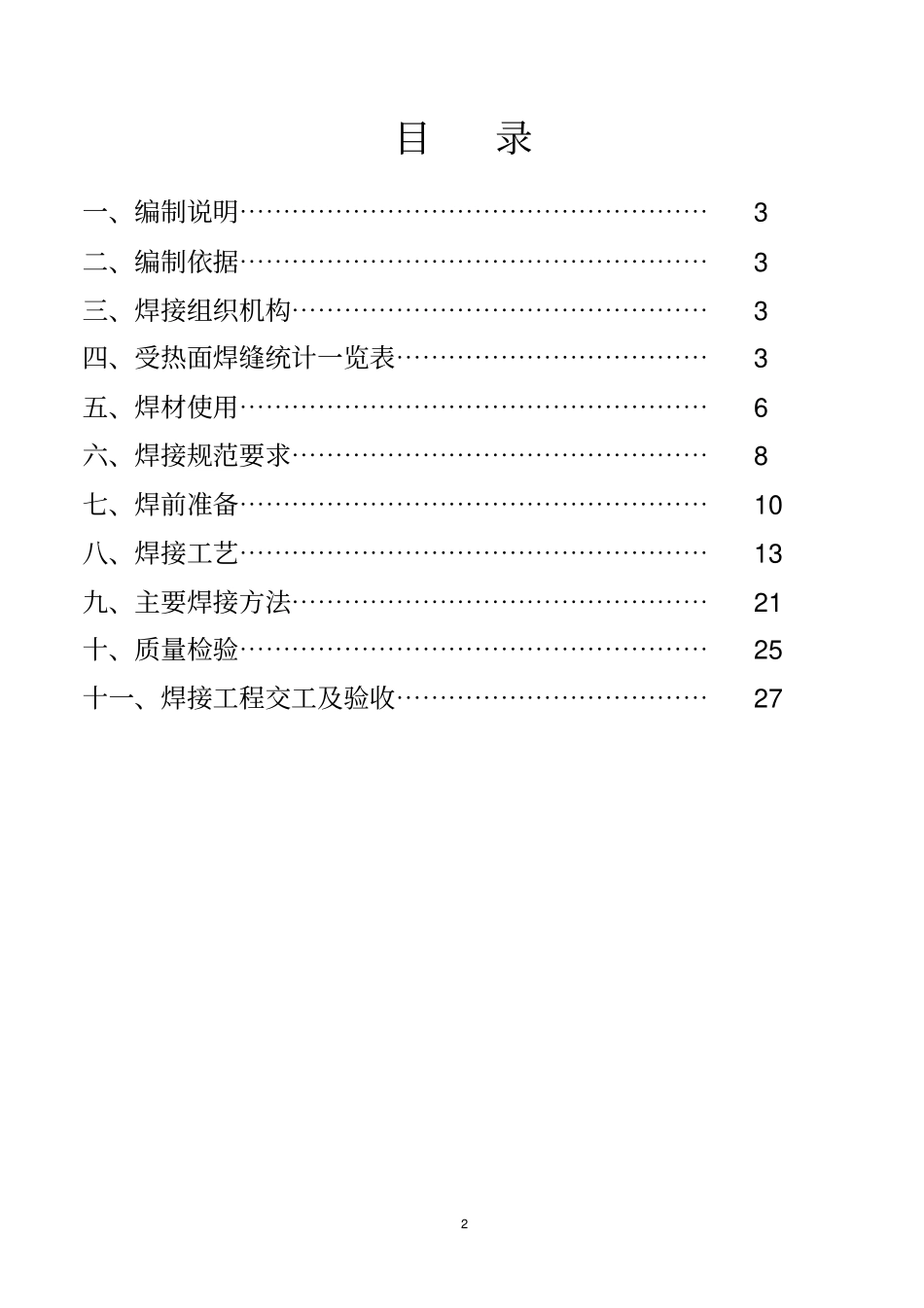

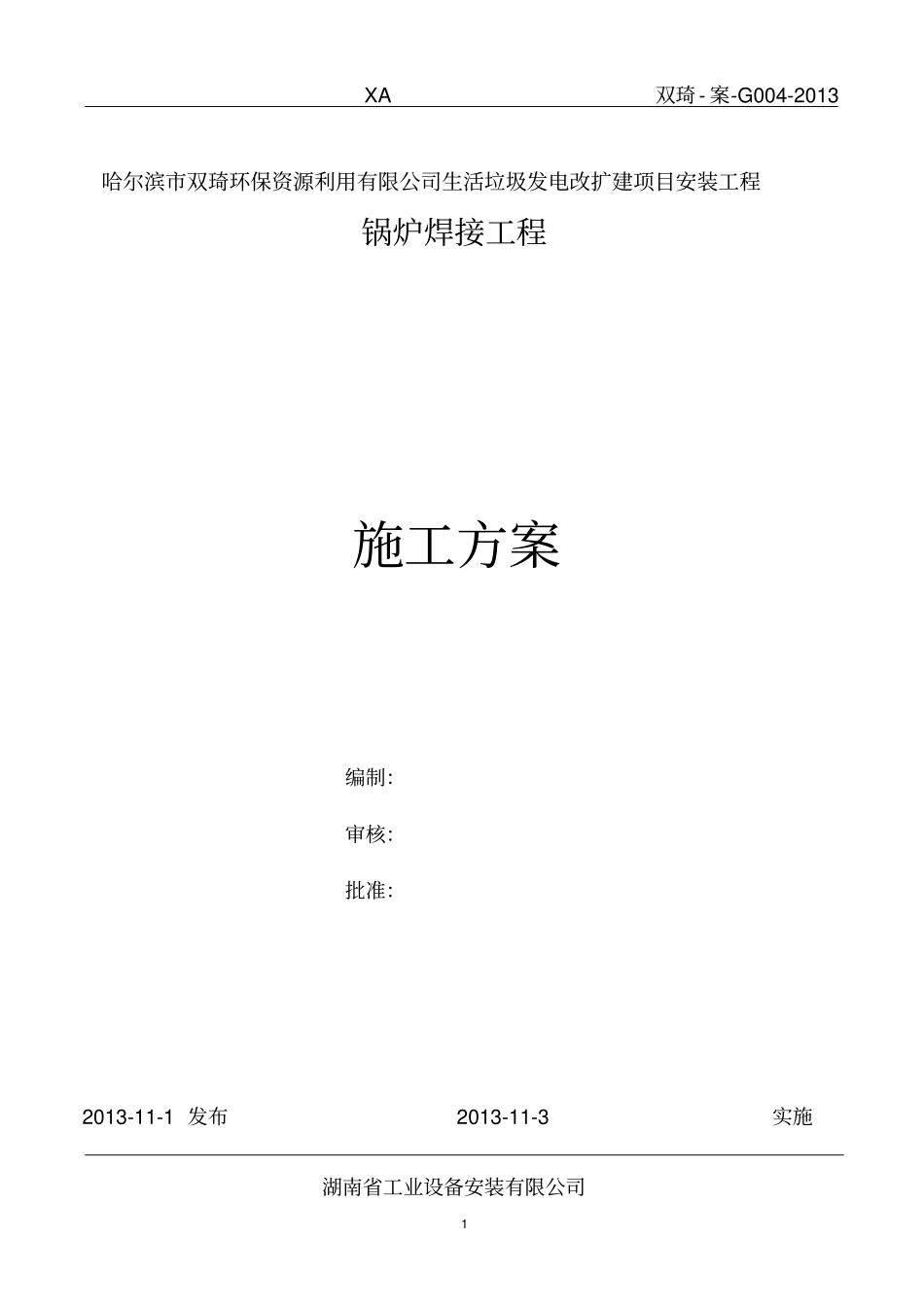

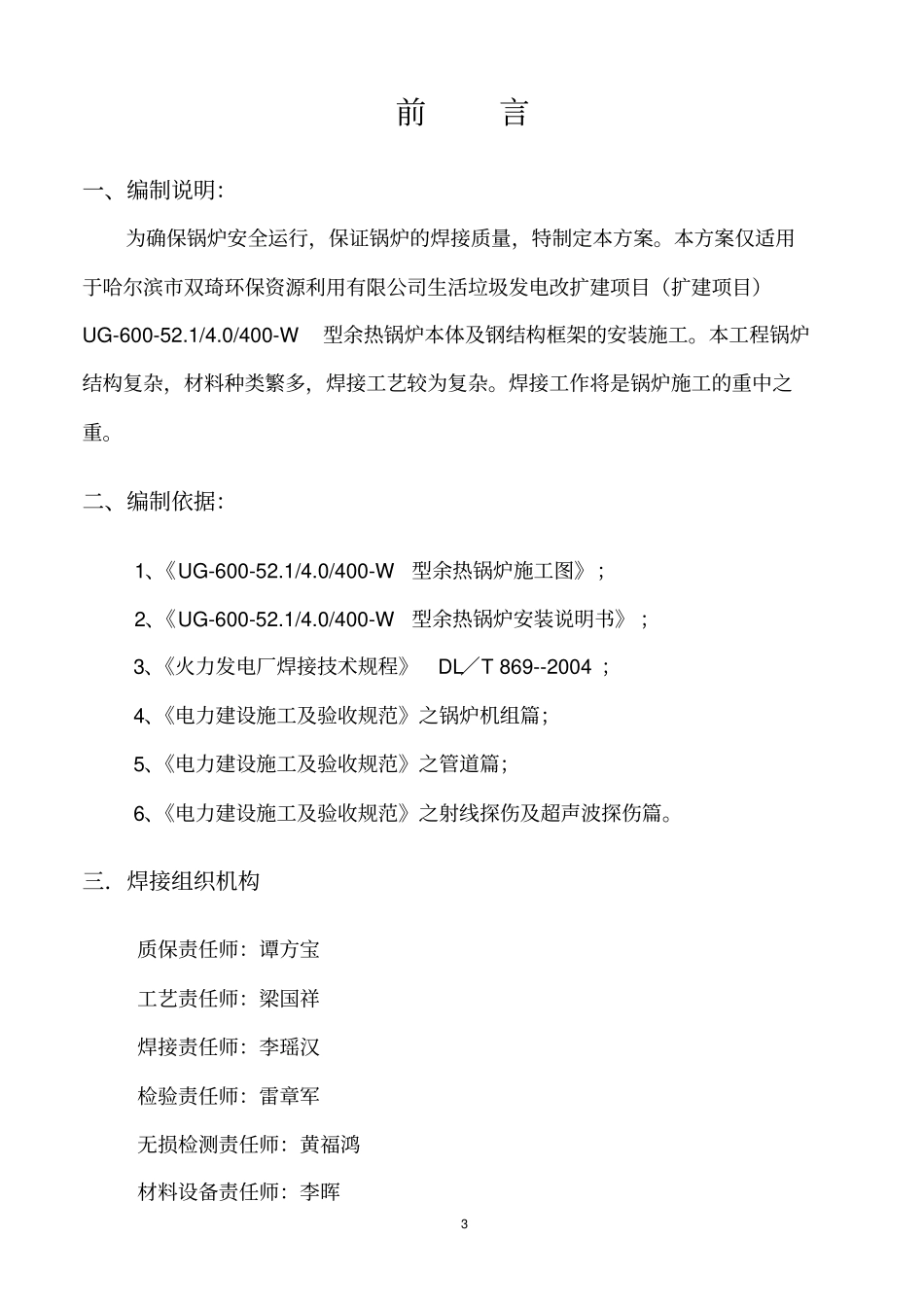

1 XA双琦- 案-G004-2013 哈尔滨市双琦环保资源利用有限公司生活垃圾发电改扩建项目安装工程锅炉焊接工程施工方案编制：审核：批准：2013-11-1 发布 2013-11-3实施湖南省工业设备安装有限公司2 目录一、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、焊接组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、受热面焊缝统计一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、焊材使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、焊接规范要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、焊前准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10八、焊接工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13九、主要焊接方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21十、质量检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25十一、焊接工程交工及验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯273 前言一、编制说明：为确保锅炉安全运行，保证锅炉的焊接质量，特制定本方案。本方案仅适用于哈尔滨市双琦环保资源利用有限公司生活垃圾发电改扩建项目（扩建项目）UG-600-52.1/4.0/400-W型余热锅炉本体及钢结构框架的安装施工。本工程锅炉结构复杂，材料种类繁多，焊接工艺较为复杂。焊接工作将是锅炉施工的重中之重。二、编制依据：1、《UG-600-52.1/4.0/400-W型余热锅炉施工图》；2、《UG-600-52.1/4.0/400-W型余热锅炉安装说明书》 ；3、《火力发电厂焊接技术规程》DL／T 869--2004 ；4、《电力建设施工及验收规范》之锅炉机组篇；5、《电力建设施工及验收规范》之管道篇；6、《电力建设施工及验收规范》之射线探伤及超声波探伤篇。三．焊接组织机构质保责任师：谭方宝工艺责任师：梁国祥焊接责任师：李瑶汉检验责任师：雷章军无损检测责任师：黄福鸿材料设备责任师：李晖4 四．受热面焊缝统计一览表5 序号分项工程名称焊口数量焊件规格及材质焊接方法焊接材料硬度无损探伤比例接头类别焊口光谱热处理工艺前墙水冷壁392 φ 76× 6 20G/GB5310 WS TIG-J50 25% Ⅱ前隔墙水冷壁312 φ 76× 6 20G/GB5310 WS TIG-J50 25%Ⅱ148 φ 76× 4.5 20G/GB5310 28 φ 76× 4.5 20G/GB5310 后隔墙水冷壁240 φ 76× 4.5 20G/GB5310 WS TIG-J50 25% Ⅱ后墙水冷壁20 φ 76× 6 20G/GB5310 WS TIG-J50 25% Ⅱ408 φ 76× 4.5 20G/GB5310 前部左侧墙水冷壁90 φ 76× 6 20G/GB5310 WS TIG-J50 25% Ⅱ134 φ ...
