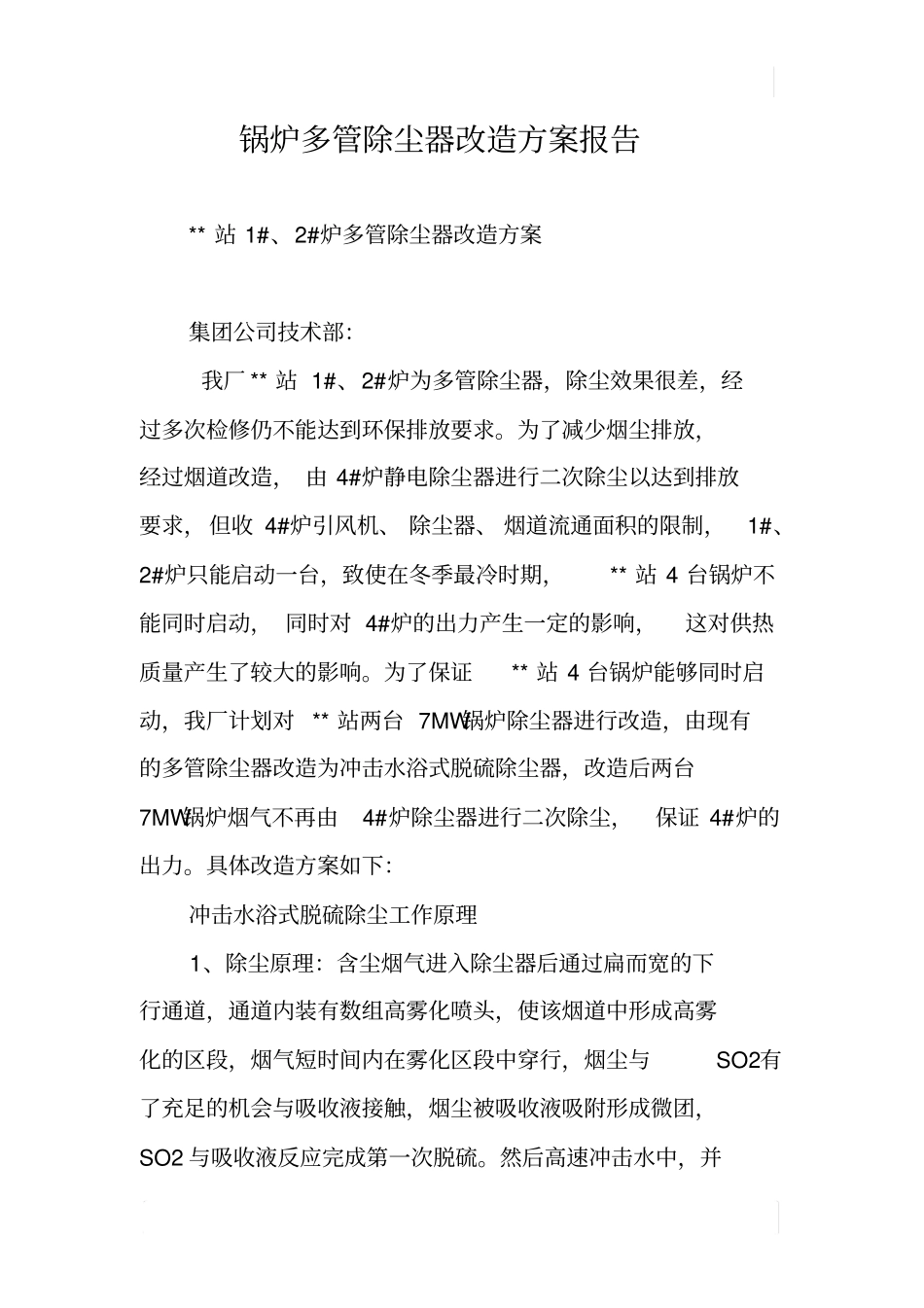

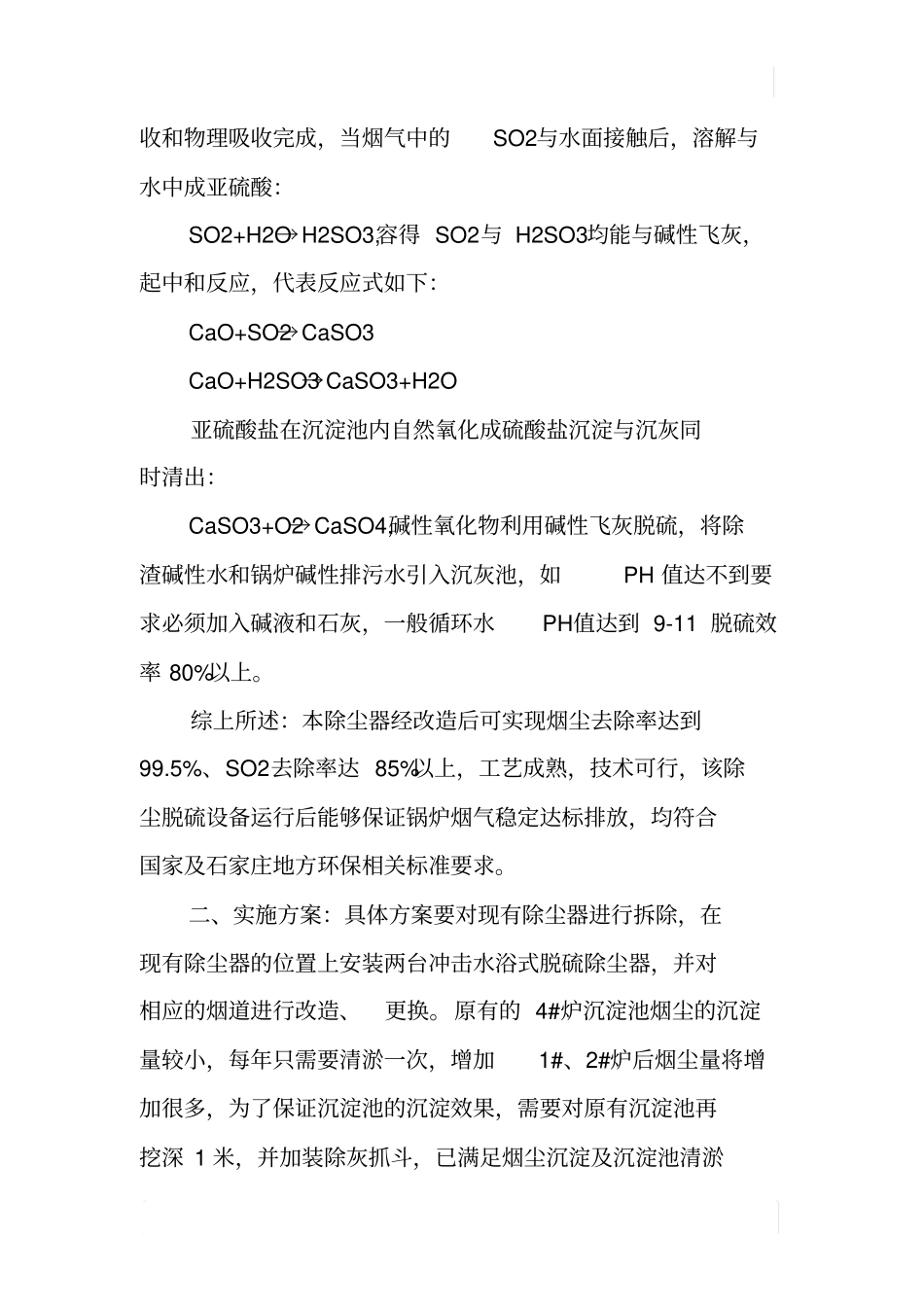

锅炉多管除尘器改造方案报告** 站 1#、2#炉多管除尘器改造方案集团公司技术部：我厂 ** 站 1#、2#炉为多管除尘器，除尘效果很差，经过多次检修仍不能达到环保排放要求。为了减少烟尘排放，经过烟道改造， 由 4#炉静电除尘器进行二次除尘以达到排放要求，但收 4#炉引风机、 除尘器、 烟道流通面积的限制，1#、2#炉只能启动一台，致使在冬季最冷时期，** 站 4 台锅炉不能同时启动， 同时对 4#炉的出力产生一定的影响，这对供热质量产生了较大的影响。为了保证** 站 4 台锅炉能够同时启动，我厂计划对 ** 站两台 7MW锅炉除尘器进行改造，由现有的多管除尘器改造为冲击水浴式脱硫除尘器，改造后两台7MW锅炉烟气不再由4#炉除尘器进行二次除尘，保证 4#炉的出力。具体改造方案如下：冲击水浴式脱硫除尘工作原理1、除尘原理：含尘烟气进入除尘器后通过扁而宽的下行通道，通道内装有数组高雾化喷头，使该烟道中形成高雾化的区段，烟气短时间内在雾化区段中穿行，烟尘与SO2有了充足的机会与吸收液接触，烟尘被吸收液吸附形成微团，SO2 与吸收液反应完成第一次脱硫。然后高速冲击水中，并翻过通道墙底部，改变运行方向及大部分尘粒和烟气由于惯性作用仍按原方向运行，而被水量吸收，烟气翻过隔墙时以高速从隔墙水面间的罅隙中掠过水中，烟气冲击水面激起大量水滴和泡沫，并和烟气混合，一部分粒径很小，仍随烟气运动的尘粒被水滴和泡沫吸附。烟气改变运行方向进入小室，在小室内烟气首先冲向矮墙，一部分粘有尘粒的水滴和泡沫将粘附在矮墙上，逐步积累增大而落入水中，另一方面被激起的水浪碰撞在墙上又形成新的水滴和泡沫，从而增加对烟尘的吸附量，完成一次除尘。整个装置中设多块高重叠度的除尘脱硫板，微团随烟气切向进入装置主体的底部，在离心力的作用下，完成一次除尘。在这次除尘中，较大的微团被分离，较小的微团沿装置螺旋上升，进入除尘脱硫板。在除尘脱硫板上方装有布液喷头，对除尘脱硫板进行布液，吸收剂在除尘脱硫板叶片上均匀形成水膜，高速烟气逆向与吸收液相触，吸收液被气流喷散，与烟气再次接触，形成二次成形及脱硫，成形后的微团以仰角自叶片射出，沿着螺线轨迹甩向塔壁，完成二次除尘。如此经过多块除尘脱硫板净化后，烟气中的烟尘和SO2的含量已达标，经过处理后的洁净烟气进入脱水板，经脱水板的脱水及挡水圈的作用，烟气的含湿量达到标准，最后达标的烟气被排入大气中。2、脱硫原理根据化学吸附动力学的双模...
