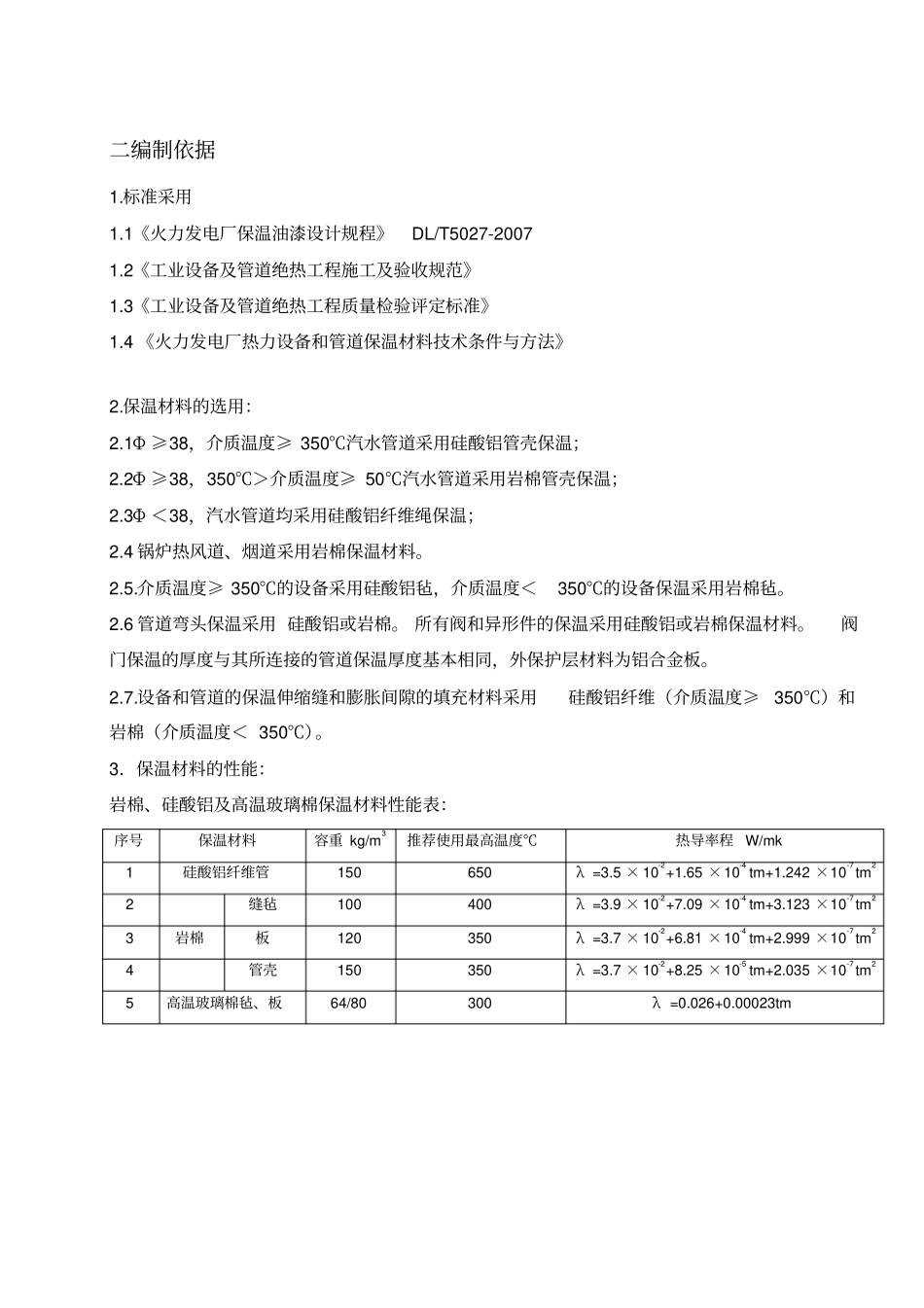

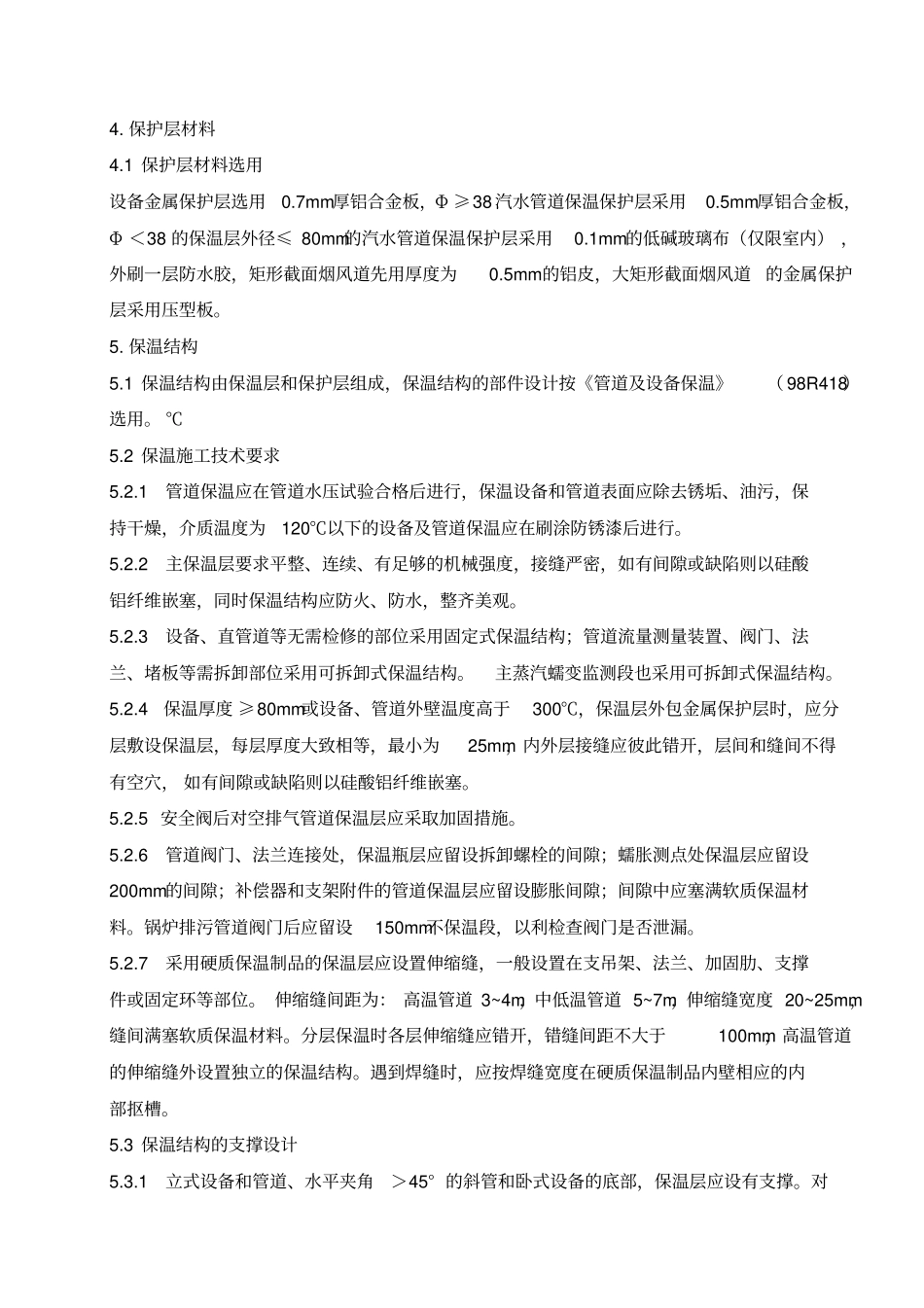

二编制依据1.标准采用1.1《火力发电厂保温油漆设计规程》DL/T5027-2007 1.2《工业设备及管道绝热工程施工及验收规范》1.3《工业设备及管道绝热工程质量检验评定标准》1.4 《火力发电厂热力设备和管道保温材料技术条件与方法》2.保温材料的选用:2.1Φ ≥38,介质温度≥ 350℃汽水管道采用硅酸铝管壳保温;2.2Φ ≥38,350℃>介质温度≥ 50℃汽水管道采用岩棉管壳保温;2.3Φ <38,汽水管道均采用硅酸铝纤维绳保温;2.4 锅炉热风道、烟道采用岩棉保温材料。2.5.介质温度≥ 350℃的设备采用硅酸铝毡,介质温度<350℃的设备保温采用岩棉毡。2.6 管道弯头保温采用 硅酸铝或岩棉。 所有阀和异形件的保温采用硅酸铝或岩棉保温材料。阀门保温的厚度与其所连接的管道保温厚度基本相同,外保护层材料为铝合金板。2.7.设备和管道的保温伸缩缝和膨胀间隙的填充材料采用硅酸铝纤维(介质温度≥350℃)和岩棉(介质温度< 350℃)。3.保温材料的性能:岩棉、硅酸铝及高温玻璃棉保温材料性能表:序号保温材料容重 kg/m3推荐使用最高温度℃热导率程 W/mk 1 硅酸铝纤维管150 650 λ =3.5 × 10-2+1.65 ×10-4 tm+1.242 ×10-7tm22 缝毡100 400 λ =3.9 × 10-2+7.09 ×10-4 tm+3.123 ×10-7tm23 岩棉板120 350 λ =3.7 × 10-2+6.81 ×10-4 tm+2.999 ×10-7tm24 管壳150 350 λ =3.7 × 10-2+8.25 ×10-5 tm+2.035 ×10-7tm25 高温玻璃棉毡、板64/80 300 λ =0.026+0.00023tm 4. 保护层材料4.1 保护层材料选用设备金属保护层选用0.7mm厚铝合金板,Φ ≥38 汽水管道保温保护层采用0.5mm厚铝合金板,Φ <38 的保温层外径≤ 80mm的汽水管道保温保护层采用0.1mm的低碱玻璃布(仅限室内) ,外刷一层防水胶,矩形截面烟风道先用厚度为0.5mm的铝皮,大矩形截面烟风道的金属保护层采用压型板。5. 保温结构5.1 保温结构由保温层和保护层组成,保温结构的部件设计按《管道及设备保温》( 98R418)选用。 ℃5.2 保温施工技术要求5.2.1管道保温应在管道水压试验合格后进行,保温设备和管道表面应除去锈垢、油污,保持干燥,介质温度为120℃以下的设备及管道保温应在刷涂防锈漆后进行。5.2.2主保温层要求平整、连续、有足够的机械强度,接缝严密,如有间隙或缺陷则以硅酸铝纤维嵌塞,同时保温结构应防火、防水,整齐美观。5.2.3设备、直管道等无需检修的部位采用固定式保温结构;管道流量测量装置...
