锚杆施工技术交底

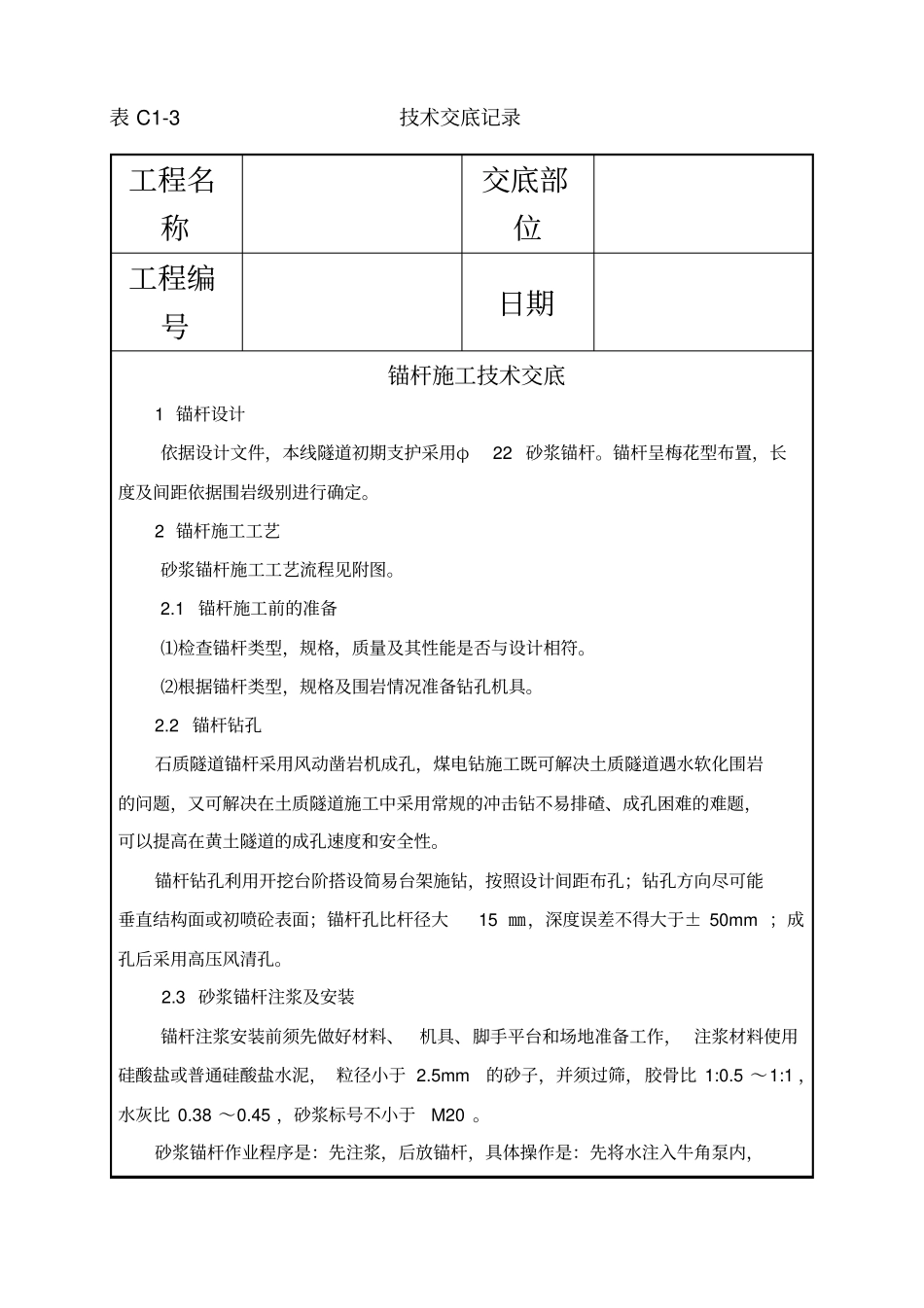

锚杆施工技术交底表 C1-3 技术交底记录工程名称交底部位工程编号日期锚杆施工技术交底1 锚杆设计依据设计文件，本线隧道初期支护采用φ22 砂浆锚杆。锚杆呈梅花型布置，长度及间距依据围岩级别进行确定。2 锚杆施工工艺砂浆锚杆施工工艺流程见附图。2.1 锚杆施工前的准备⑴检查锚杆类型，规格，质量及其性能是否与设计相符。⑵根据锚杆类型，规格及围岩情况准备钻孔机具。2.2 锚杆钻孔石质隧道锚杆采用风动凿岩机成孔，煤电钻施工既可解决土质隧道遇水软化围岩的问题，又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题，可以提高在黄土隧道的成孔速度和安全性。锚杆钻孔利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15 ㎜，深度误差不得大于± 50mm ；成孔后采用高压风清孔。2.3 砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作， 注浆材料使用硅酸盐或普通硅酸盐水泥， 粒径小于 2.5mm的砂子，并须过筛，胶骨比 1:0.5 ～1:1 ，水灰比 0.38 ～0.45 ，砂浆标号不小于M20 。砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，表 C1-3 技术交底记录工程名称交底部位工程编号日期技术负责人：交底人：接交人：工程名称交底部位工程编号日期表 C1-3 技术交底记录工程名称交底部位工程编号日期并倒入少量砂浆， 初压水和稀浆湿润管路， 然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管不准对人放置，以防止高压喷出物射击伤人。砂浆应随用随拌， 在初凝前全部用完， 使用掺速凝剂砂浆时， 一次拌制砂浆数量不应多于 3 个孔，以免时间过长，使砂浆在泵、管中凝结。锚注完成后，应及时清洗，整理注浆用具，除掉砂浆凝聚物，为下次使用创造好条件。3 质量要求3.1 主控项目钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013 ）、《钢筋混凝土用热轧带肋钢...
