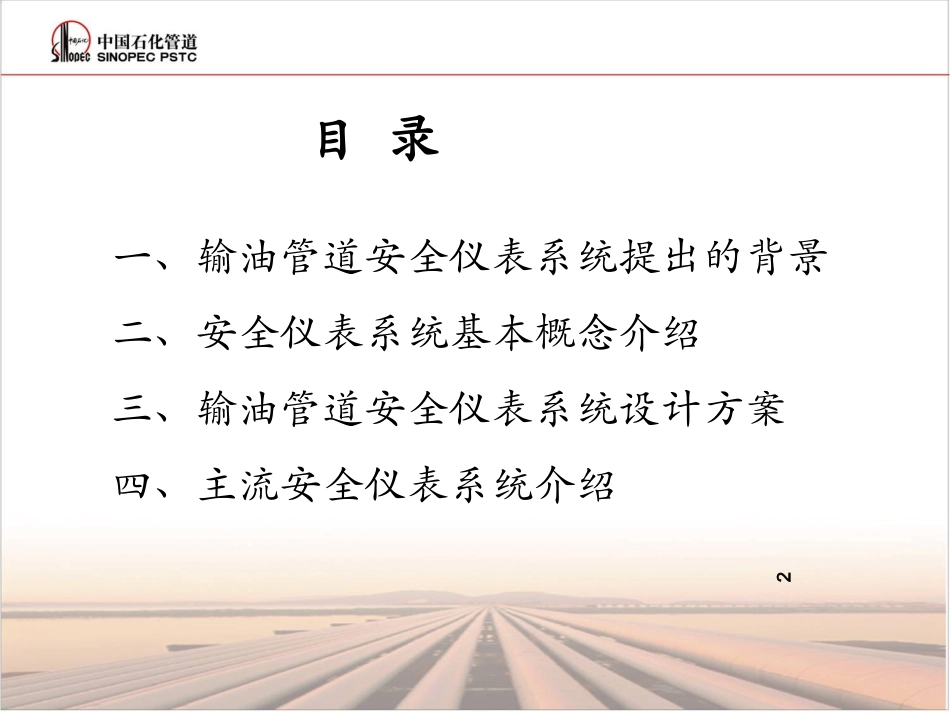

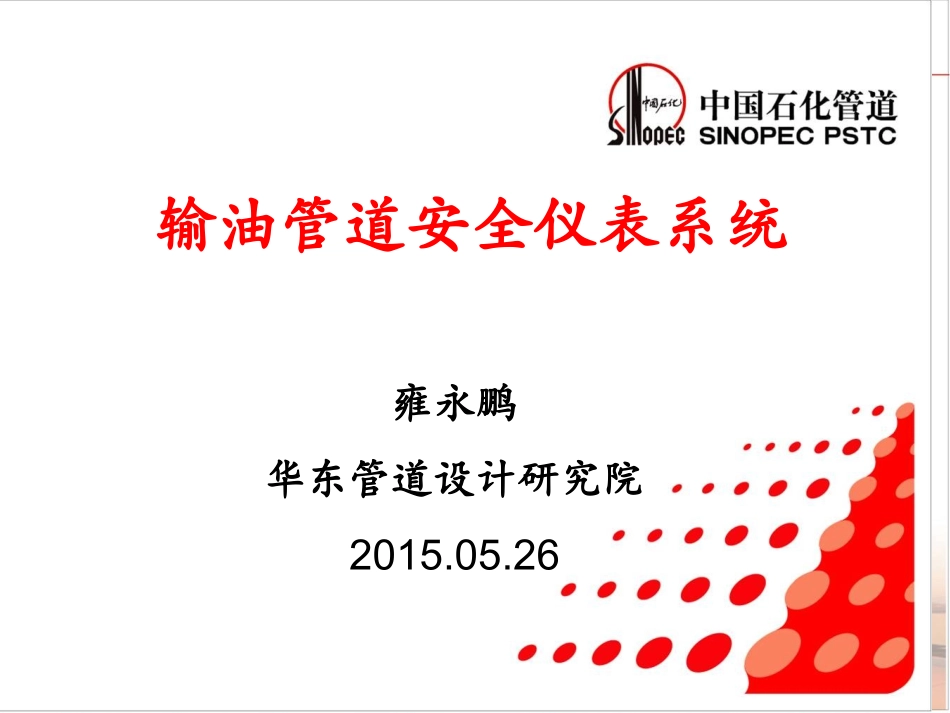

输油管道安全仪表系统雍永鹏华东管道设计研究院2015.05.262一、输油管道安全仪表系统提出的背景二、安全仪表系统基本概念介绍三、输油管道安全仪表系统设计方案四、主流安全仪表系统介绍目录3输油管道安全仪表系统提出的背景一、标准规范及法律法规1、国际标准◆IEC61508《电气、电子、可编程电子安全相关系统的功能安全》◆IEC61511《过程工业领域安全仪表系统的功能安全》在安全仪表领域，IEC61508，IEC61511提供了很好的国际通用技术规范和参考。IEC于2000年5月发布了IEC61508标准，2003年1月颁布IEC61511标准。这两个标准有很密切的关系，IEC61508标准是综合性基础标准，主要为装置的制造商和使用，IEC61511可以说是IEC61508的延续，主要针对具体的仪器仪表设计者和使用者。一、标准规范及法律法规2、国标及行标◆GB/T20438《电气/电子/可编程电子安全相关系统的功能安全》(等同采用IEC61508)◆GB/T21109《过程工业领域安全仪表系统的功能安全》（等同采用IEC61511）◆GB/T50770-2013石油化工安全仪表系统设计规范（针对石油化工厂或装置）◆SY/T6966-2013《输油气管道工程安全仪表系统设计规范》（2014年4月1日实施，适用于陆上原油、成品油和天然气管道）一、标准规范及法律法规3、法律法规一、标准规范及法律法规3、法律法规◆国家安全监管总局关于加强化工安全仪表系统管理的指导意见（安监总管三〔2014〕116号）“从2016年1月1日起，大型和外商独资合资等具备条件的化工企业新建涉及“两重点一重大”的化工装置和危险化学品储存设施，要按照本指导意见的要求设计符合相关标准规定的安全仪表系统。”“从2018年1月1日起，所有新建涉及“两重点一重大”的化工装置和危险化学品储存设施要设计符合要求的安全仪表系统。其他新建化工装置、危险化学品储存设施安全仪表系统，从2020年1月1日起，应执行功能安全相关标准要求，设计符合要求的安全仪表系统。”二、行业现状及发展趋势1、行业现状中石油西气东输、西部原油成品油管道、兰郑长成品油管道、中缅油气管道等国内重点长输管道工程已设置独立的安全仪表系统。中石化川气东送管道、涪陵-王场页岩气管道等输气管道已设置独立的安全仪表系统；仪长复线仪征至九江段是管道公司第一条独立设置安全仪表系统的管道，目前正在建设中。二、行业现状及发展趋势2、发展趋势◆输油管道安全仪表系统独立于过程控制系统，单独设置；◆输油管道安全仪表系统与过程控制系统合并设计，提高过程控制系统PLC安全完整性等级，满足安全仪表系统的安全完整性等级要求。安全仪表系统基本概念介绍一、系统的定义1、基本过程控制系统（BPCS，basicprocesscontrolsystem）不执行任何SIL≥1以上的安全仪表功能，响应过程测量以及其它相关设备、其它仪表、控制系统或操作员的输入信号，按过程控制规律、算法、方式，产生输出信号实现过程控制及其相关设备运行的系统。2、安全仪表系统（SIS，safetyinstrumentedsystem）用来实现一个或多个安全仪表功能的仪表系统。3、紧急停车系统（ESD，emergencyshutdownsystem）当生产过程出现紧急情况时，应在允许的时间内做出响应，及时地发出保护信号，对管道或现场设备进行安全保护的系统。一、系统的定义3、火灾及可燃气体报警系统（FGS，fire&gasalarmSystem）能够检测到工艺装置区火灾及可燃气体泄漏并发出报警的系统。4、消防控制系统接收火灾信号，并按预设逻辑完成各项消防功能的控制系统。二、系统间相互关系站控制系统宜由基本过程控制系统、安全仪表系统和消防控制系统组成。1、未设置消防控制系统的站场，火灾和可燃气体报警系统报警信号应引入安全仪表系统。2、设置消防控制系统的站场，火灾和可燃气体报警系统应纳入消防控制系统。消防控制系统启动信号、报警信号引入安全仪表系统，由安全仪表系统完成相关的联锁保护。二、系统间相互关系二、系统间相互关系三、术语及定义1、安全完整性等级（SIL，safetyintegritylevel）用来规定分配给安全仪表系统的仪表安全功能的安全完整性要求的离散等级（4个等级中的一个）。SIL4是安全完整性的最高等级，SIL1为最低等级。2、安全仪表功能（SIF,safetyinstru...
