门禁系统施工工艺标准

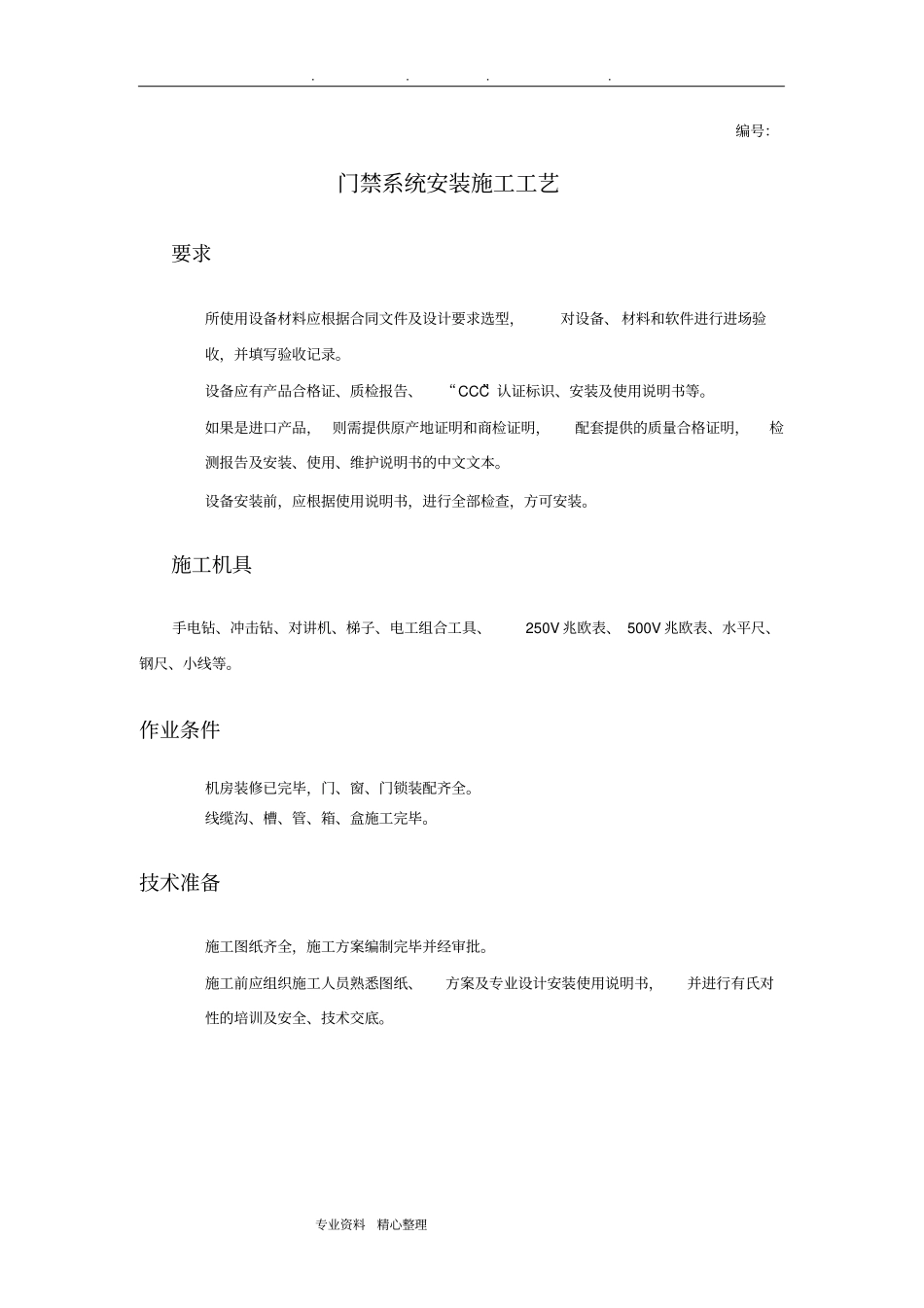

门禁系统施工工艺标准_第1页
1/9

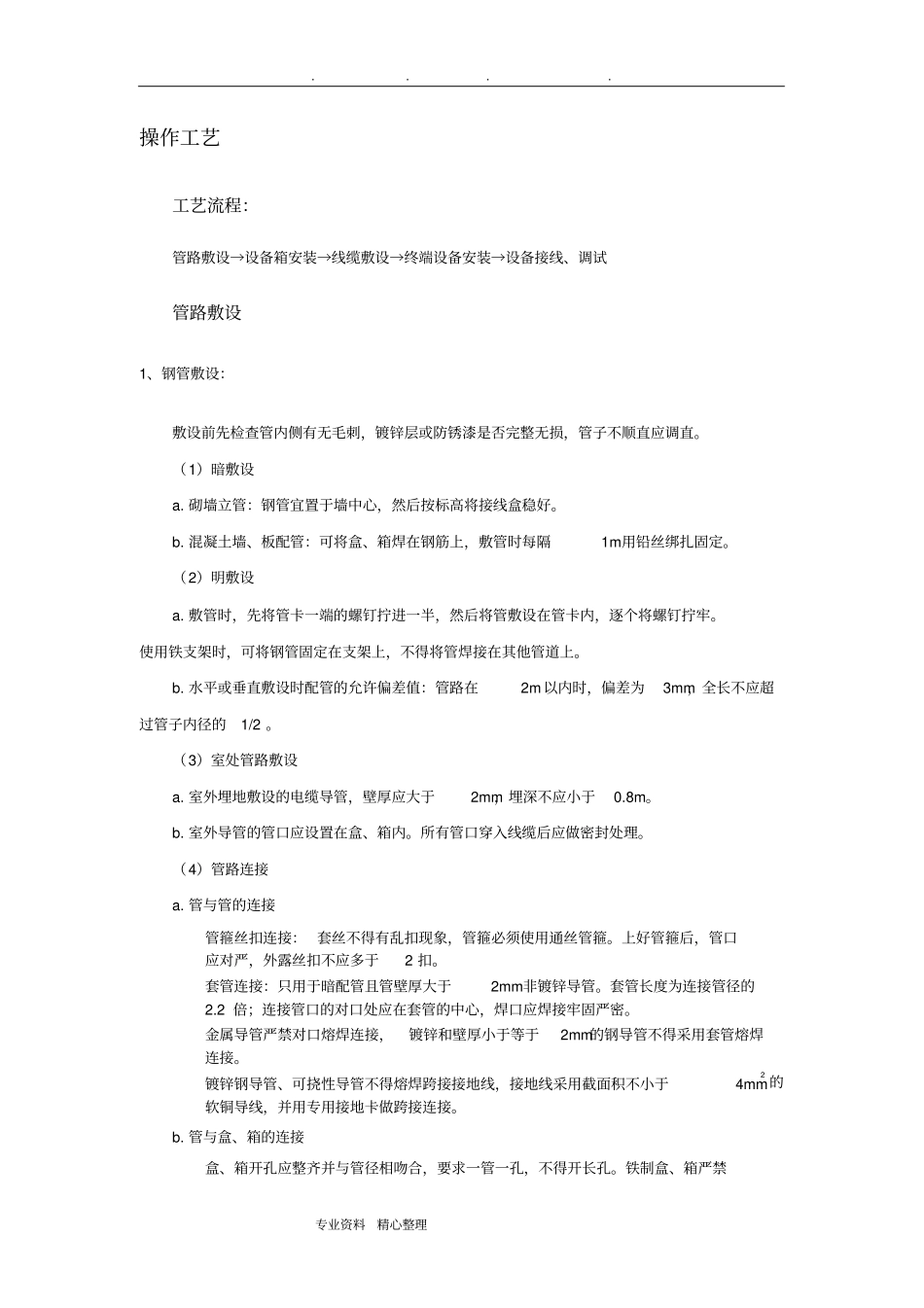

门禁系统施工工艺标准_第2页
2/9

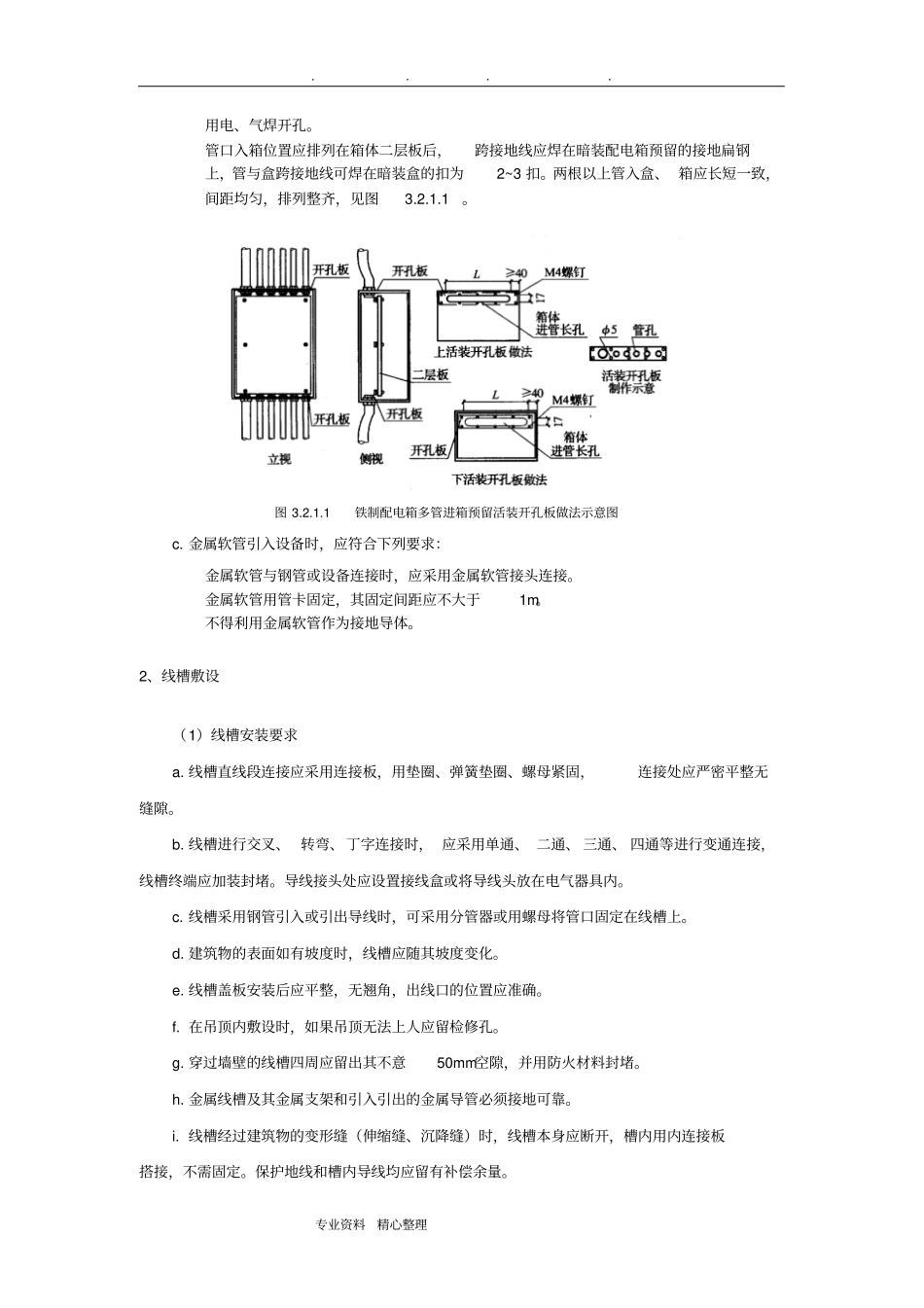

门禁系统施工工艺标准_第3页
3/9
. . . . 专业资料精心整理编号:门禁系统安装施工工艺要求所使用设备材料应根据合同文件及设计要求选型,对设备、 材料和软件进行进场验收,并填写验收记录。设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。如果是进口产品, 则需提供原产地证明和商检证明,配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。设备安装前,应根据使用说明书,进行全部检查,方可安装。施工机具手电钻、冲击钻、对讲机、梯子、电工组合工具、250V 兆欧表、 500V 兆欧表、水平尺、钢尺、小线等。作业条件机房装修已完毕,门、窗、门锁装配齐全。线缆沟、槽、管、箱、盒施工完毕。技术准备施工图纸齐全,施工方案编制完毕并经审批。施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性的培训及安全、技术交底。. . . . 专业资料精心整理操作工艺工艺流程:管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试管路敷设1、钢管敷设:敷设前先检查管内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直应调直。(1)暗敷设a. 砌墙立管:钢管宜置于墙中心,然后按标高将接线盒稳好。b. 混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。(2)明敷设a. 敷管时,先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。使用铁支架时,可将钢管固定在支架上,不得将管焊接在其他管道上。b. 水平或垂直敷设时配管的允许偏差值:管路在2m以内时,偏差为3mm,全长不应超过管子内径的1/2 。(3)室处管路敷设a. 室外埋地敷设的电缆导管,壁厚应大于2mm,埋深不应小于0.8m。b. 室外导管的管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。(4)管路连接a. 管与管的连接管箍丝扣连接: 套丝不得有乱扣现象,管箍必须使用通丝管箍。上好管箍后,管口应对严,外露丝扣不应多于2 扣。套管连接:只用于暗配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径的2.2 倍;连接管口的对口处应在套管的中心,焊口应焊接牢固严密。金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。镀锌钢导管、可挠性导管不得熔焊跨接接地线,接地线采用截面积不小于4mm2 的软铜导线,并用专用接地卡做跨接连接。b. 管与盒、箱的连接盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。铁制盒、箱严禁. . ....
