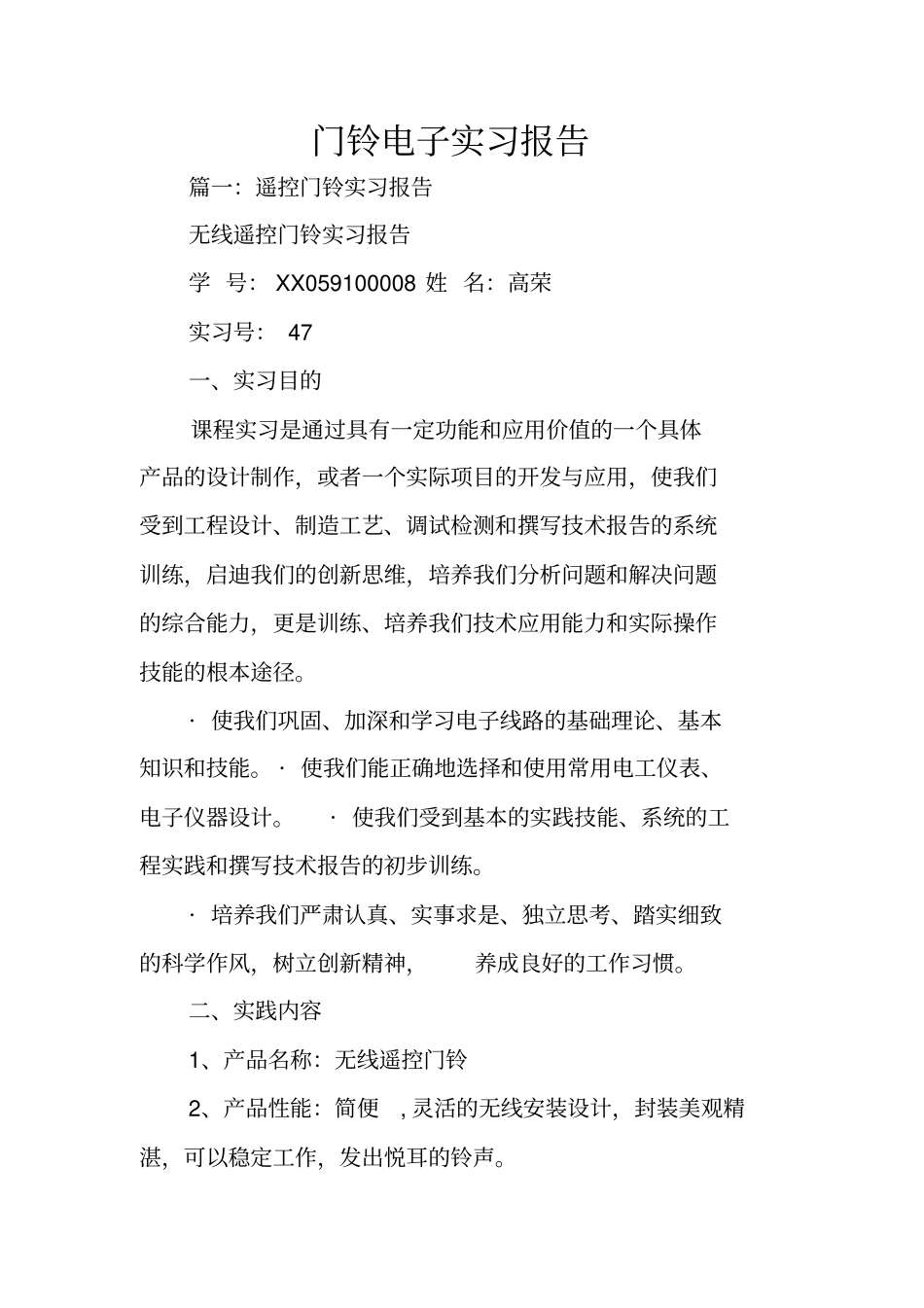

门铃电子实习报告

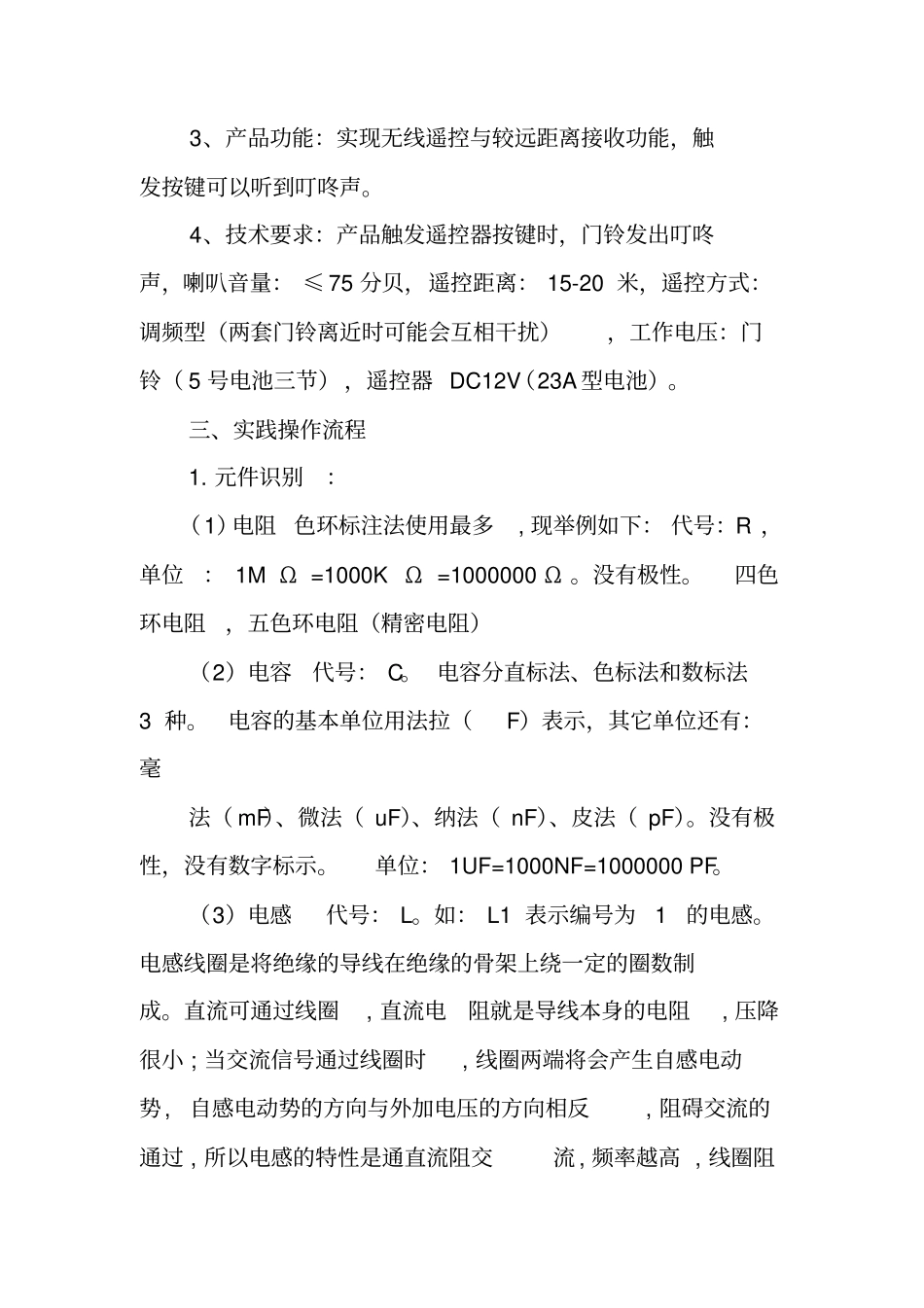

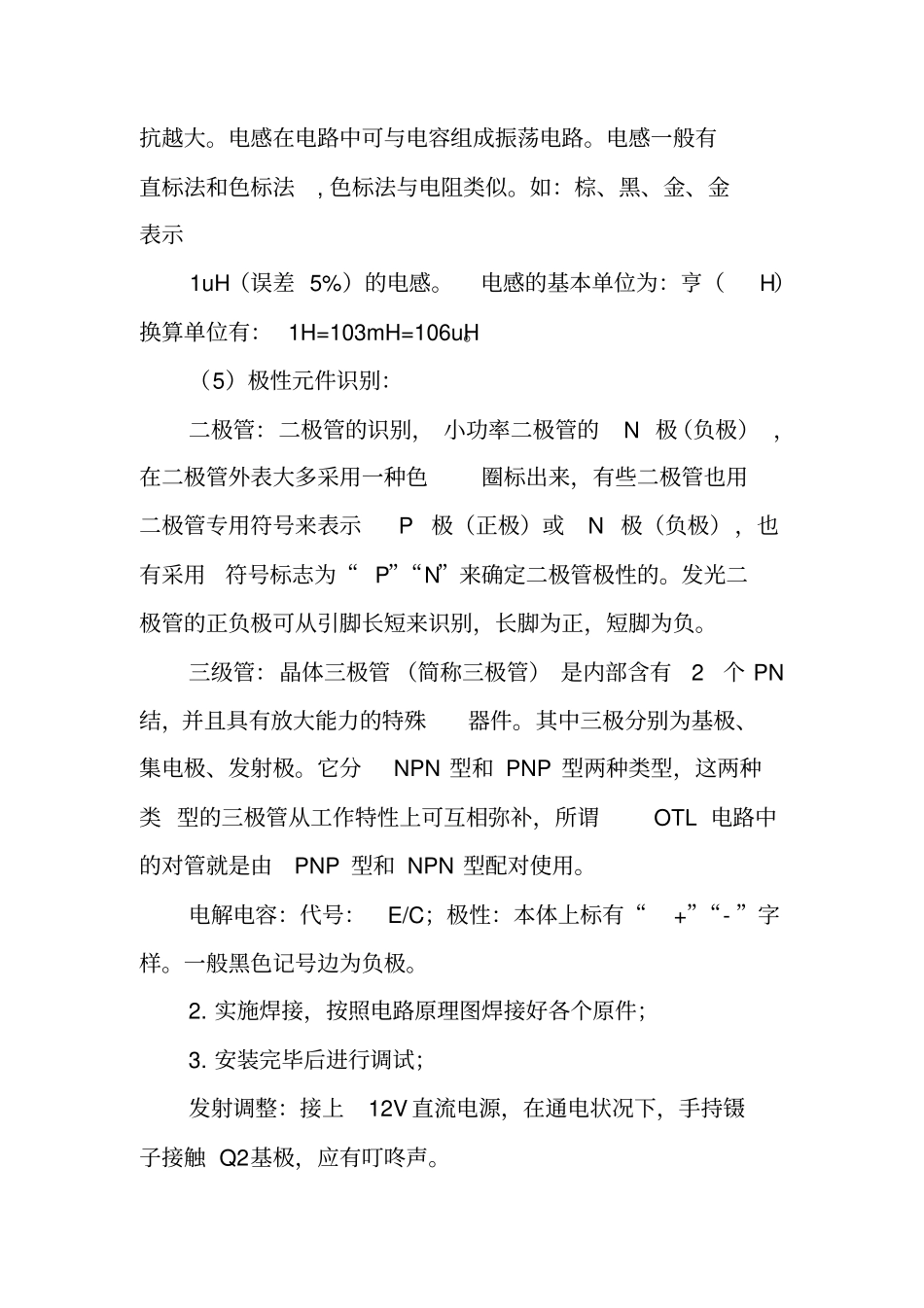

门铃电子实习报告篇一：遥控门铃实习报告无线遥控门铃实习报告学 号： XX059100008 姓 名：高荣实习号： 47 一、实习目的课程实习是通过具有一定功能和应用价值的一个具体产品的设计制作，或者一个实际项目的开发与应用，使我们受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培养我们分析问题和解决问题的综合能力，更是训练、培养我们技术应用能力和实际操作技能的根本途径。· 使我们巩固、加深和学习电子线路的基础理论、基本知识和技能。 · 使我们能正确地选择和使用常用电工仪表、电子仪器设计。· 使我们受到基本的实践技能、系统的工程实践和撰写技术报告的初步训练。· 培养我们严肃认真、实事求是、独立思考、踏实细致的科学作风，树立创新精神，养成良好的工作习惯。二、实践内容1、产品名称：无线遥控门铃2、产品性能：简便, 灵活的无线安装设计，封装美观精湛，可以稳定工作，发出悦耳的铃声。3、产品功能：实现无线遥控与较远距离接收功能，触发按键可以听到叮咚声。4、技术要求：产品触发遥控器按键时，门铃发出叮咚声，喇叭音量： ≤ 75 分贝，遥控距离： 15-20 米，遥控方式：调频型（两套门铃离近时可能会互相干扰），工作电压：门铃（ 5 号电池三节） ，遥控器 DC12V（23A 型电池）。三、实践操作流程1. 元件识别：（1）电阻 色环标注法使用最多, 现举例如下： 代号：R ，单位： 1M Ω =1000K Ω =1000000 Ω 。没有极性。四色环电阻，五色环电阻（精密电阻）（2）电容代号： C。 电容分直标法、色标法和数标法3 种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（ mF）、微法（ uF）、纳法（ nF）、皮法（ pF）。没有极性，没有数字标示。单位： 1UF=1000NF=1000000 PF。（3）电感代号： L。如： L1 表示编号为 1的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈, 直流电阻就是导线本身的电阻, 压降很小 ; 当交流信号通过线圈时, 线圈两端将会产生自感电动势, 自感电动势的方向与外加电压的方向相反, 阻碍交流的通过 , 所以电感的特性是通直流阻交流 , 频率越高 , 线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法, 色标法与电阻类似。如：棕、黑、金、金表示1uH（误差 5%）的电感。电感的基本单位为：亨（H）换算单位有： 1H=103mH=106uH。（5）极性元件...
