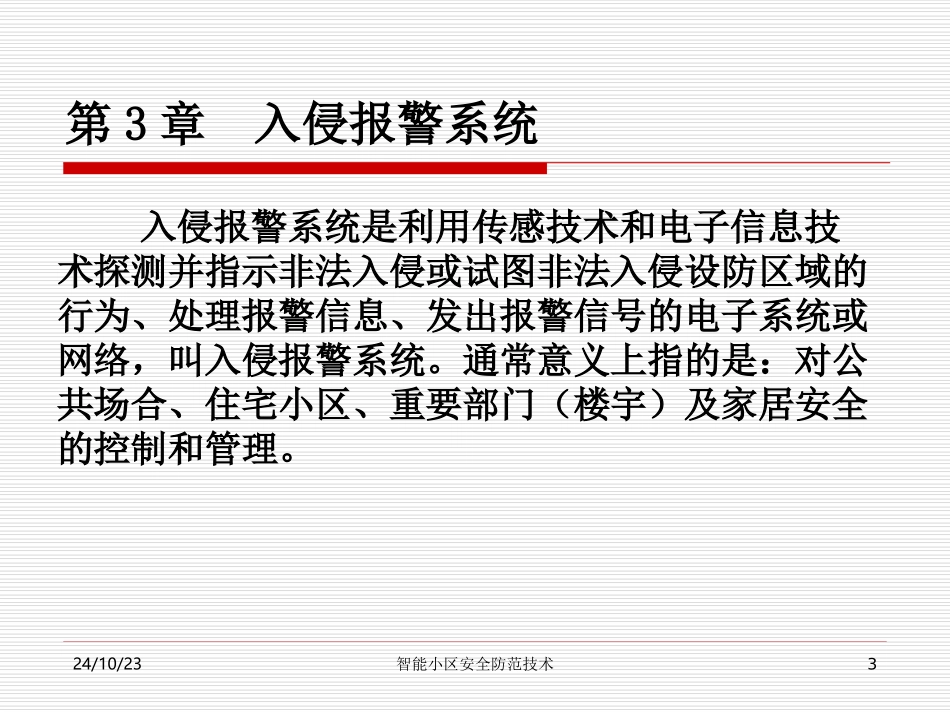

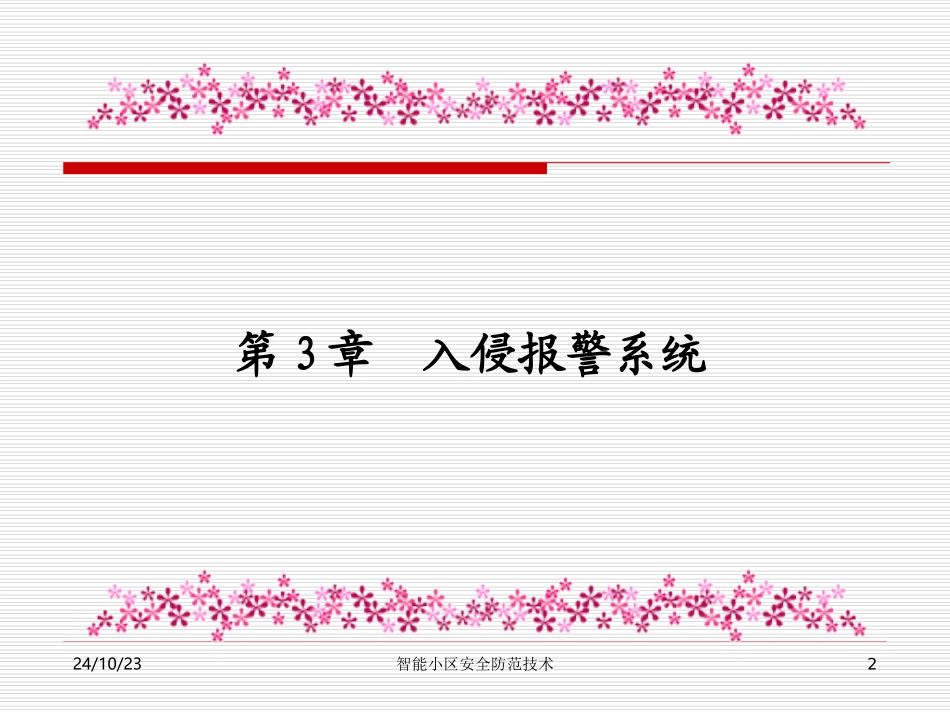

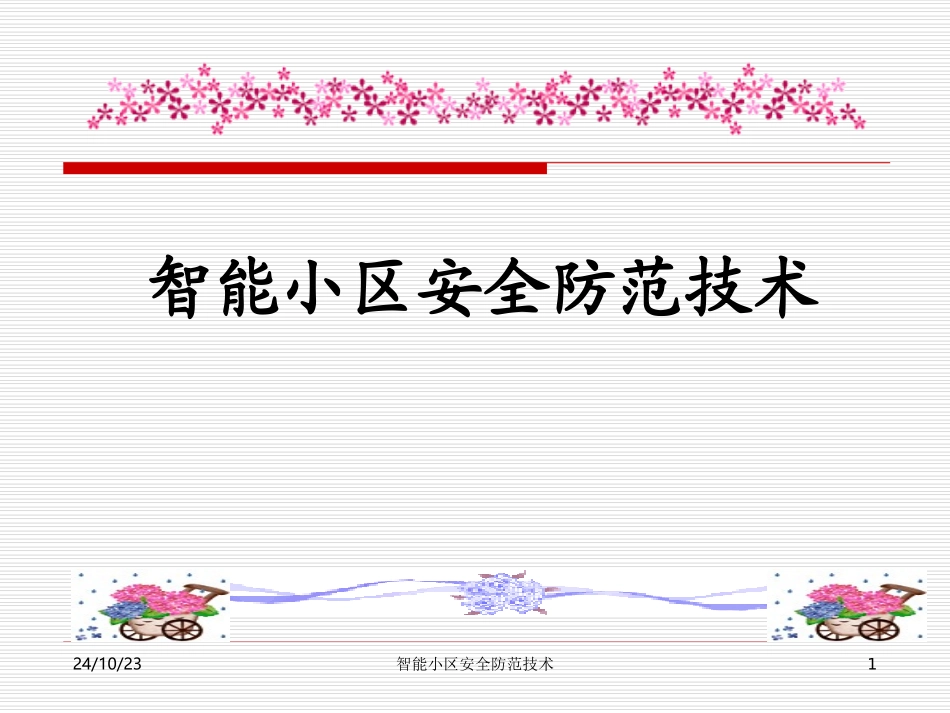

智能小区安全防范技术1智能小区安全防范技术24/10/23第3章入侵报警系统智能小区安全防范技术224/10/23智能小区安全防范技术324/10/23第3章入侵报警系统入侵报警系统是利用传感技术和电子信息技术探测并指示非法入侵或试图非法入侵设防区域的行为、处理报警信息、发出报警信号的电子系统或网络，叫入侵报警系统。通常意义上指的是：对公共场合、住宅小区、重要部门（楼宇）及家居安全的控制和管理。3.1入侵报警系统的组成智能小区安全防范技术424/10/23入侵报警系统一般由前端报警探测器、信号传输媒介和终端的管理及控制部分组成，如图3-1所示。智能小区安全防范技术524/10/233.1入侵报警系统的组成图3-1入侵报警系统的组成智能小区安全防范技术624/10/233.1.1前端报警探测器安防系统的前端设备可谓是琳琅满目，常用的有：红外探测器、微波探测器、震动探测器、泄漏电缆探测器以及门磁、烟感探测器、气体泄漏探测器等。1.主动式红外对射探测器红外探测器，是一种辐射能转换器材，主要通过红外接受器将收到的红外辐射能转换为便于测量或观察的电能和热能。根据能量转换方式不同，红外探测器可分为光子探测器和热探测器大两类，即平常所说的主动式红外探测器和被动式红外探测器。（1）主动式红外对射探测器工作原理主动式红外对射探测器，又称“光束遮断式感应器”，由一个发射器和一个接收器组成，如图3-2所示。3.1.1前端报警探测器图3-2主动式红外对射探测器组成示意图智能小区安全防范技术724/10/23智能小区安全防范技术824/10/23（2）主动式红外探测器的结构主动式红外对射探测器设有红外发射器（主机）、红外接射器（从机）、信号处理电路，和与之配套的光学镜片、受光器校准（强度）指示灯、防拆开关；用来调试技术参数的相关单元：发射距离及发射功率调整、光轴水平/垂直角度调整、射束周期及遮断检知调整。3-6主动式红外探测器结构图智能小区安全防范技术924/10/233.1.1前端报警探测器（3）主动红外探测器的类型1）主动红外探测器按光束数分类有：单光束、双光束、三光束，四光束和四光束以上，习惯上称四光束以上称为红外栅栏（杆）。主动红外探测器如图3-7所示。多光束与单光束主要是使用场合上的区别。图3-7主动式红外对射探测器智能小区安全防范技术1024/10/233.1.1前端报警探测器2）按红外波长分：常用的有840nm和960nm波段的红外发光管或激光管。3）按安装环境分类：室内型、室外型。室内型多半为单束光型。4）按光束的发射方式分有：调制型、非调制型。5）按探测距离分，主动红外入侵探测器的探测距离规格有：10m、20m、30m、40m、60m、80m、100m、150m、200m、300m等。6）按传输方式分有：有线式、无线式及有线与无线兼容式。7）按发射机与接收机设置的相对位置不同，分为对射型安装方式和反射式安装方式。智能小区安全防范技术1124/10/232、被动式红外探测器（1）被动式红外探测器工作原理被动式红外探测器主要由光学系统（菲尼尔透镜）、热释放红外传感器（简称PIR)、信号处理和报警电路组成，如图3-8所示。3.1.1前端报警探测器图3-8被动式红外探测器方框图被动式红外探测器与主动式红外探测器工作原理其实很相似，主动式的红外辐射是由专用发送器完成的，而被动红外探测器虽然没有这一设施，但却巧妙的利用人体具有红外发射的这一自然现象。智能小区安全防范技术1224/10/233.1.1前端报警探测器被动式红外探测器示意图如图3-9所示。图3-9被动式红外探测器示意图智能小区安全防范技术1324/10/233.1.1前端报警探测器3、泄漏电缆传感器泄漏电缆传感器是一种隐蔽式的周界非法入侵探测传感器。适用在不规则的周界处。泄露电缆结构特殊，与普通的同轴电缆不同的是，泄露电缆其外导体上沿长度方向周期性地开有一定形状的槽孔，称为泄漏孔，如图3-15所示。图3-15泄漏电缆探测系统智能小区安全防范技术1424/10/233.1.1前端报警探测器4、微波探测器防范系统微波的波长很短，波长与一般物体的几何尺寸相当,因此很容易被物体反射。当信号源发送的电磁波（微波），以恒定的速度向前传播时，遇到不动的物体，即被该物体反射回来，而且被反射的信号频率是不变的；若遇到移动物体，...
