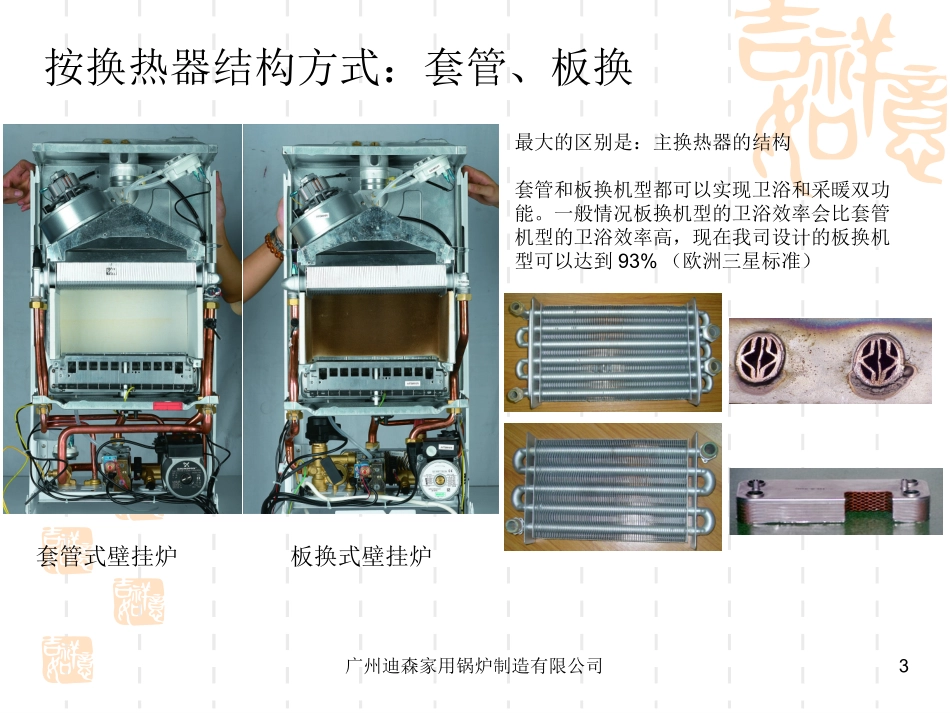

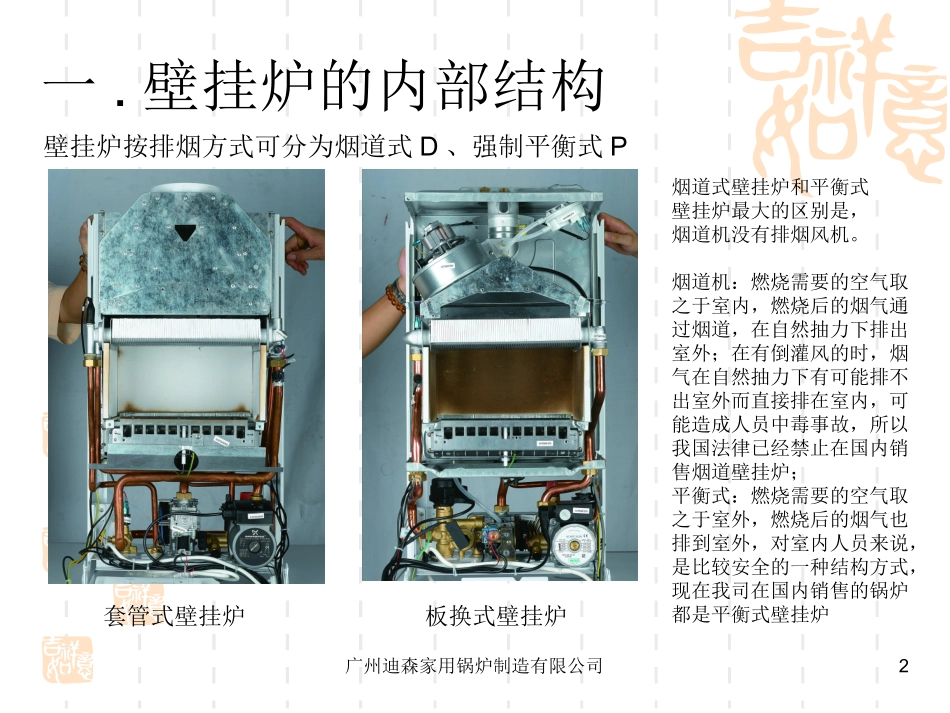

壁挂炉的内部结构和核心部件公司内部培训教程广州迪森家用锅炉制造有限公司2一.壁挂炉的内部结构壁挂炉按排烟方式可分为烟道式D、强制平衡式P板换式壁挂炉套管式壁挂炉烟道式壁挂炉和平衡式壁挂炉最大的区别是，烟道机没有排烟风机。烟道机：燃烧需要的空气取之于室内，燃烧后的烟气通过烟道，在自然抽力下排出室外；在有倒灌风的时，烟气在自然抽力下有可能排不出室外而直接排在室内，可能造成人员中毒事故，所以我国法律已经禁止在国内销售烟道壁挂炉；平衡式：燃烧需要的空气取之于室外，燃烧后的烟气也排到室外，对室内人员来说，是比较安全的一种结构方式，现在我司在国内销售的锅炉都是平衡式壁挂炉广州迪森家用锅炉制造有限公司3按换热器结构方式：套管、板换板换式壁挂炉套管式壁挂炉最大的区别是：主换热器的结构套管和板换机型都可以实现卫浴和采暖双功能。一般情况板换机型的卫浴效率会比套管机型的卫浴效率高，现在我司设计的板换机型可以达到93%（欧洲三星标准）广州迪森家用锅炉制造有限公司4全预混冷凝炉24、28KW铸铝换热器冷凝炉24KW不锈钢换热器冷凝炉60KW落地式铸铝冷凝炉广州迪森家用锅炉制造有限公司5核心配件1.风机功能：强制排送燃烧室内产生的烟气。风机运行时，燃烧室内的烟气被强制排放到室外。燃烧室内的压力低于室外压力，在这个压力差的作用下，室外的新鲜空气不断的通过烟囱、空气室流入燃烧室，使燃气能够继续稳定燃烧。我司常规机型使用的风机电机都是罩极式电动机，罩极式电动机（ShadedPoleMotor）是单相交流电动机中最简单的一种，该种电机的优点是结构简单、不用另加绕组和电容器、低噪音、低振动，高性能的防护等级等，缺点就是效率低。我司电机型号都是按风轮大小的区分的。85风机（97、108、130）广州迪森家用锅炉制造有限公司62.风压差开关和文丘里管风压差开关：是一个确保锅炉正常运行的安全保护装置，当风机意外停转、转速降低或给排气管路堵塞引起排气量不足或无法排气，锅炉将自动停止运行；功能：在文丘里管和风压直管分别测得压力进行比较，判断烟道内的烟气流动情况。文丘里管的作用：在有气体流动的时候，在直管和文秋里管中产生压力差。广州迪森家用锅炉制造有限公司72.1风压差开关和文丘里管工作原理风机没有运行（堵塞、风机转速降低）时，烟道内没有（低）空气流动，压力直管和文丘里管的压力相同（压差低），风压差开关断开。风机运行后，烟道内的空气流动，文丘里管的压力小于压力直管的压力，风压差开关闭合。广州迪森家用锅炉制造有限公司83.主换热器换热器：是把燃烧产生的高温烟气的热量传递到水媒的转换介质。（换热作用）我司常规机型的主换热器都是使用1#紫铜（含铜量99.98%），最好的铜材。铜的传导系数高；采暖水通道卫浴水通道金属的热传导系数表：银429铜401金317铝237铁80锡67铅34.8我们在小28主换基础上优化了一下结构，现在效率可以达到欧洲三星标准（满负荷93%，30%的负荷90%以上）广州迪森家用锅炉制造有限公司93.1板式换热器功能：把主换热器出来的一次热水的热量传给卫浴水，使卫浴水温度升高。现在我司使用的换式换热器材质都是SUS304,经铅焊接而成的。广州迪森家用锅炉制造有限公司103.2板式换热器的工作原理（1）一面冷水，一面热水（2）波纹面增加换热面积，易于在低速状态形成湍流，提高换热效率广州迪森家用锅炉制造有限公司114.燃烧器我司常规机型使用的都是大气式燃烧器。大气式燃烧器，在喷嘴喷出高速燃气气流的时候，会卷吸一部分空气进入燃烧器内，这部分空气，我们叫一次空气。根据气流流速的快慢，卷吸的空气多少会自动调节。广州迪森家用锅炉制造有限公司135.1膨胀水箱的工作原理水温上升前水温上升后水温上升水体积热胀管道容积不变管道水压力上升水温下降水体积冷缩管道容积不变管道水压力下降水温下降后广州迪森家用锅炉制造有限公司146.燃气阀功能：开启/关闭燃气供应通道，调节燃气流量845827848广州迪森家用锅炉制造有限公司156.1燃气阀的工作原理广州迪森家用锅炉制造有限公司16EV1未打开，燃气尚未进入燃气阀。广州迪森家用锅炉制造有限公司171.EV1打开，燃气进入燃气阀；2.EV2未...
