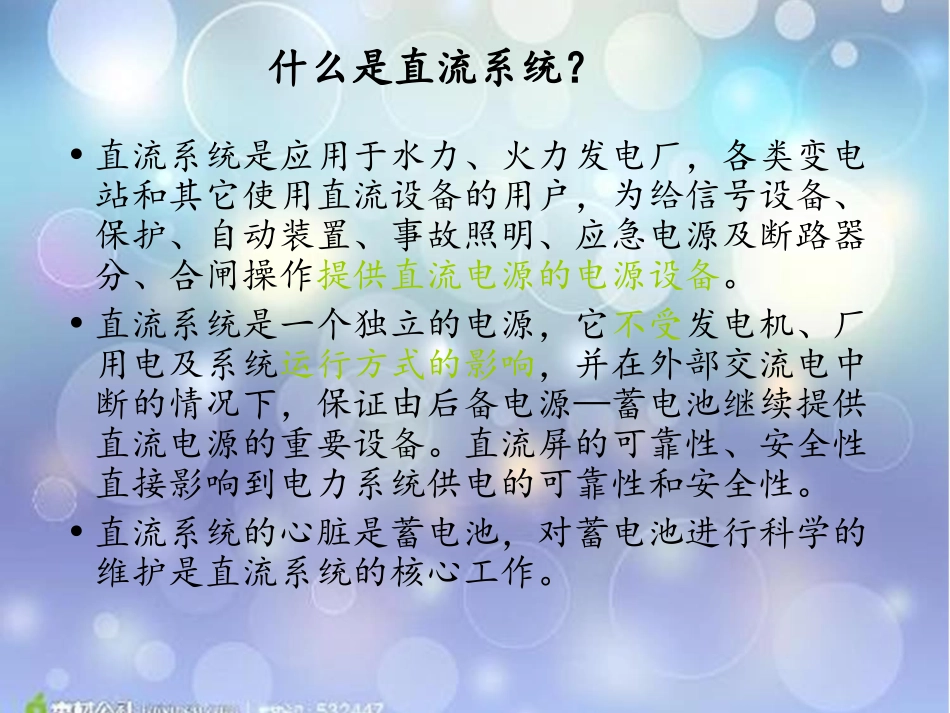

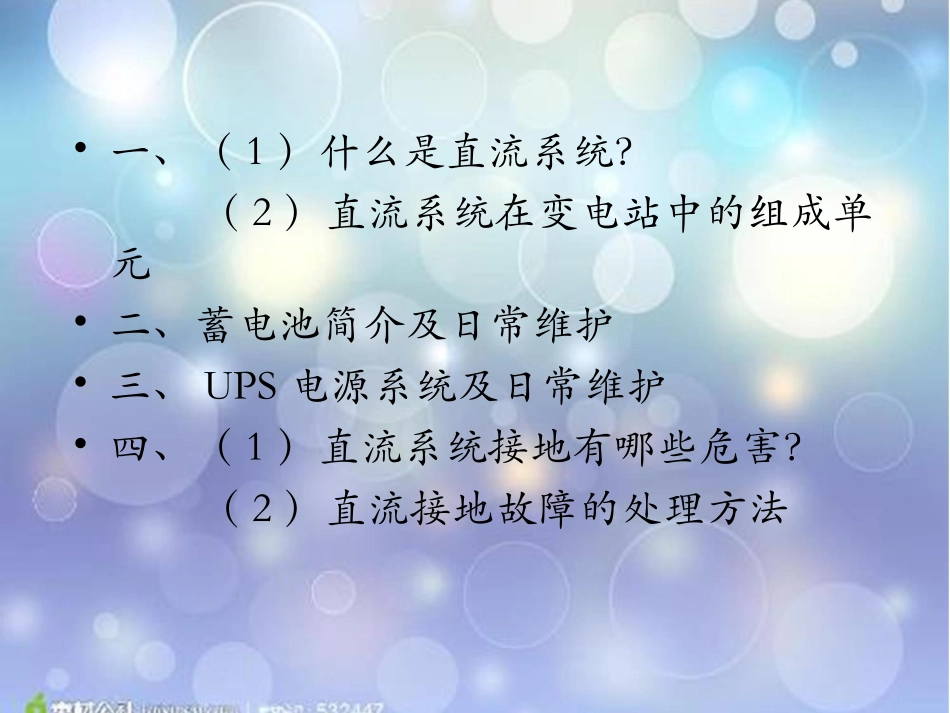

变电站直流系统主讲人:*********•一、(1)什么是直流系统?(2)直流系统在变电站中的组成单元•二、蓄电池简介及日常维护•三、UPS电源系统及日常维护•四、(1)直流系统接地有哪些危害?(2)直流接地故障的处理方法什么是直流系统?•直流系统是应用于水力、火力发电厂,各类变电站和其它使用直流设备的用户,为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。•直流系统是一个独立的电源,它不受发电机、厂用电及系统运行方式的影响,并在外部交流电中断的情况下,保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。•直流系统的心脏是蓄电池,对蓄电池进行科学的维护是直流系统的核心工作。二、直流系统在变电站中的组成单元•一部份是电池屏,另一部份是直流充电屏(直流屏)。•电池屏就是一个可以摆放多节电池的机柜。电池屏中的电池一般是由2V-12V的电池以9节到108节串联方式组成,对应电的电压输出也就是110V或220V。目前使用的电池主要是阀控式密封免维护铅酸电池。•直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元。整流模块系统•电力整流模块就是把交流电整流成直流电的单机模块,通常是以通过电流大小来标称(如2A模块、5A模块、10A模块、20A模块等等),按设计理念的不同也可以分为:风冷模块、独立风道模块、自冷模块、自能风冷模块和自能自冷模块。•它可以多台并联使用,实现了N+1冗余。模块输出是110V、220V稳定可调的直流电压。模块自身有较为完善的各种保护功能如:输入过压保护、输出过压保护、输出限流保护和输出短路保护等。监控系统•监控系统是整个直流系统的控制、管理核心,其主要任务是:对系统中各功能单元和蓄电池进行长期自动监测,获取系统中的各种运行参数和状态,根据测量数据及运行状态及时进行处理,并以此为依据对系统进行控制,实现电源系统的全自动管理,保证其工作的连续性、可靠性和安全性。•监控系统目前分为两种:一种是按键型还有一种是触摸屏型。监控系统提供人机界面操作,实现系统运行参数显示,系统控制操作和系统参数设置。绝缘监测单元直流系统绝缘监测单元是监视直流系统绝缘情况的一种装置,可实时监测线路对地漏电阻,此数值可根据具体情况设定。当线路对地绝缘降低到设定值时,就会发出告警信号。直流系统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。电池巡检单元就是对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池电压的多少,当哪一节蓄电池电压高过或低过设定时,就会发出告警信号,并能通过监控系统显示出是哪一节蓄电池发生故障。电池巡检单元一般能检测2V-12V的蓄电池和巡环检测1-104节蓄电池。电池巡检单元开关量检测单元•开关量检测单元是对开关量在线检测及告警干节点输出的一种设备。比如在整套系统中哪一路断路器发生故障跳闸或者是哪路熔断器熔断后开关量检测单元就会发出告警信号,并能通过监控系统显示出是哪一路断路器发生故障跳闸或者是哪路熔断器熔断。目前开关量检测单元可以采集到1-104路开关量和多路无源干节点告警输出。配电单元•配电单元主要是直流屏中为实现交流输入、直流输出、电压显示、电流显示等功能所使用的器件如:电源线、接线端子、交流断路器、直流断路器、接触器、防雷器、分流器、熔断器、转换开关、按钮开关、指示灯以及电流、电压表等等三•三、蓄电池•1、简述(1)蓄电池是一种化学电源,它既能将电能转化为化学能储存起来,又能将储存起来的化学能转化为电能输送出去。这两个能量的转化过程,就叫做蓄电池的充电和放电•(2)蓄电池是独立的电源,不会受电力网的影响。它具有电压稳定、使用方便和安全可靠等优点,并可根据需要选择其容量或形式。(3)蓄电池按电解质的不同,分为酸性蓄电池和碱性蓄电池。本风电场使用阀控式铅酸蓄电池。阀控式蓄电池阀控式电池由于采用了AGM材料和贫液设计,在充电过程中,由...
