吊篮安装-安全技术交底VIP免费

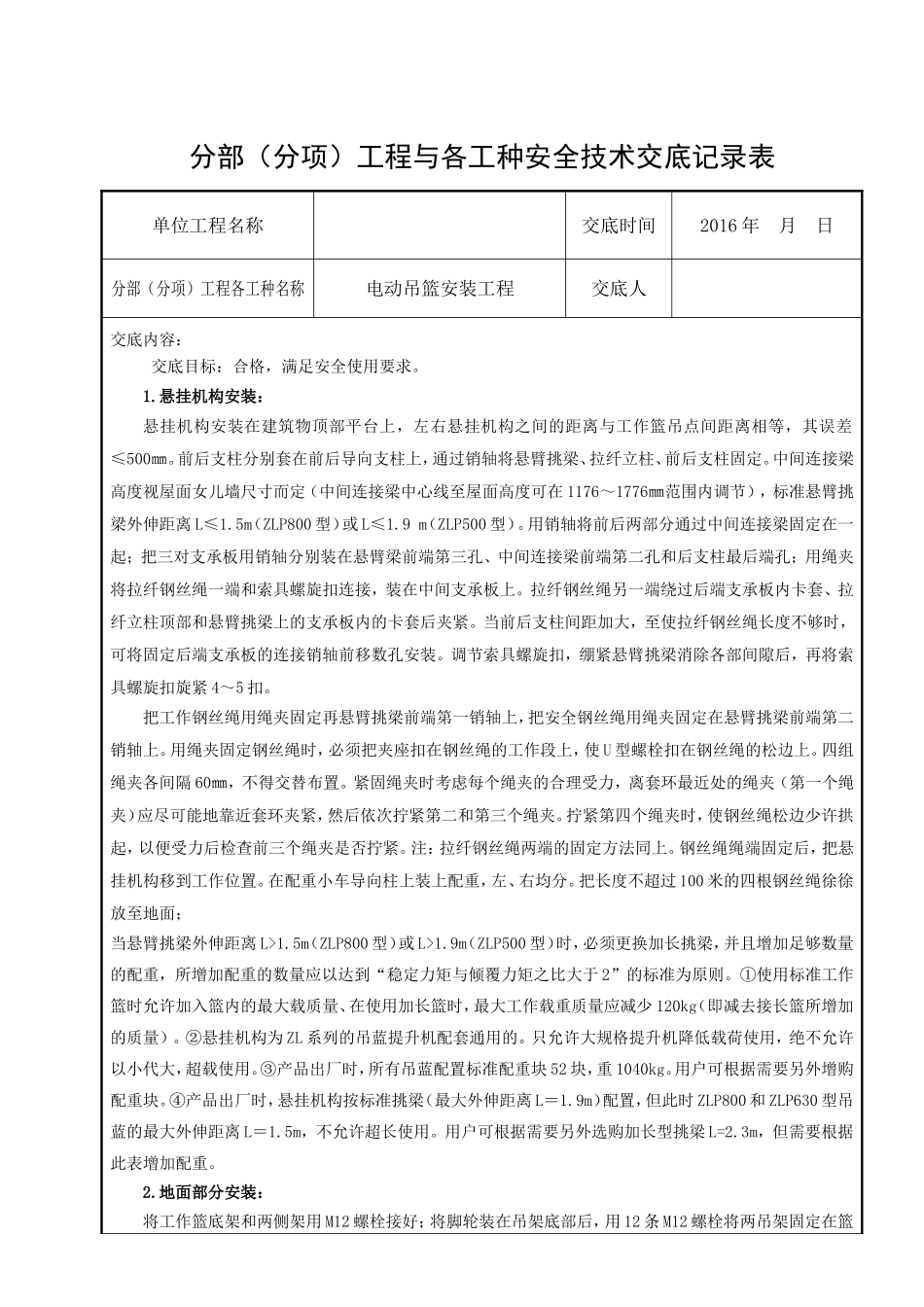

分部（分项）工程与各工种安全技术交底记录表单位工程名称交底时间2016年月日分部（分项）工程各工种名称电动吊篮安装工程交底人交底内容：交底目标：合格，满足安全使用要求。1.悬挂机构安装：悬挂机构安装在建筑物顶部平台上，左右悬挂机构之间的距离与工作篮吊点间距离相等，其误差≤500㎜。前后支柱分别套在前后导向支柱上，通过销轴将悬臂挑梁、拉纤立柱、前后支柱固定。中间连接梁高度视屋面女儿墙尺寸而定（中间连接梁中心线至屋面高度可在1176～1776㎜范围内调节），标准悬臂挑梁外伸距离L≤1.5m（ZLP800型）或L≤1.9m（ZLP500型）。用销轴将前后两部分通过中间连接梁固定在一起；把三对支承板用销轴分别装在悬臂梁前端第三孔、中间连接梁前端第二孔和后支柱最后端孔；用绳夹将拉纤钢丝绳一端和索具螺旋扣连接，装在中间支承板上。拉纤钢丝绳另一端绕过后端支承板内卡套、拉纤立柱顶部和悬臂挑梁上的支承板内的卡套后夹紧。当前后支柱间距加大，至使拉纤钢丝绳长度不够时，可将固定后端支承板的连接销轴前移数孔安装。调节索具螺旋扣，绷紧悬臂挑梁消除各部间隙后，再将索具螺旋扣旋紧4～5扣。把工作钢丝绳用绳夹固定再悬臂挑梁前端第一销轴上，把安全钢丝绳用绳夹固定在悬臂挑梁前端第二销轴上。用绳夹固定钢丝绳时，必须把夹座扣在钢丝绳的工作段上，使U型螺栓扣在钢丝绳的松边上。四组绳夹各间隔60㎜，不得交替布置。紧固绳夹时考虑每个绳夹的合理受力，离套环最近处的绳夹（第一个绳夹）应尽可能地靠近套环夹紧，然后依次拧紧第二和第三个绳夹。拧紧第四个绳夹时，使钢丝绳松边少许拱起，以便受力后检查前三个绳夹是否拧紧。注：拉纤钢丝绳两端的固定方法同上。钢丝绳绳端固定后，把悬挂机构移到工作位置。在配重小车导向柱上装上配重，左、右均分。把长度不超过100米的四根钢丝绳徐徐放至地面；当悬臂挑梁外伸距离L>1.5m（ZLP800型）或L>1.9m（ZLP500型）时，必须更换加长挑梁，并且增加足够数量的配重，所增加配重的数量应以达到“稳定力矩与倾覆力矩之比大于2”的标准为原则。①使用标准工作篮时允许加入篮内的最大载质量、在使用加长篮时，最大工作载重质量应减少120kg（即减去接长篮所增加的质量）。②悬挂机构为ZL系列的吊蓝提升机配套通用的。只允许大规格提升机降低载荷使用，绝不允许以小代大，超载使用。③产品出厂时，所有吊蓝配置标准配重块52块，重1040kg。用户可根据需要另外增购配重块。④产品出厂时，悬挂机构按标准挑梁（最大外伸距离L＝1.9m）配置，但此时ZLP800和ZLP630型吊蓝的最大外伸距离L＝1.5m，不允许超长使用。用户可根据需要另外选购加长型挑梁L=2.3m，但需要根据此表增加配重。2.地面部分安装：将工作篮底架和两侧架用M12螺栓接好；将脚轮装在吊架底部后，用12条M12螺栓将两吊架固定在篮体两端。将支墙轮组用螺栓固定在吊架底部方管内，支墙轮要放在靠墙一侧，其外伸长度可调。将工作篮放在悬挂机构下的地面上，点动起升按钮，将提升至下部的支板插入吊架中部的耳板槽内，用M12×1.5的高强螺栓穿入。使提升机入绳口与耳板组滑轮中心处于同一铅垂直位置时，再紧固M12×1.5高强螺栓。将摆臂式安全锁用M12×1.5的高强螺栓固定在吊架上部的耳板内。装入安全钢丝绳，下面装上压铁，使安全钢丝绳绷直。3.电气安装：将电器箱挂在工作篮外侧栏杆上，装好限位开关，接上电机线，把另一端航空插头插入电气控制箱的插座内并拧紧。将主电源电缆线的插头插入电气控制箱的插座内并拧紧，并将电源电缆线固定在栏杆上，避免插头直接受力。主电源电缆的另一端接在带漏电保护装置的开关上。4.吊蓝安装安全注意事项：(1)必须严格按照说明书要求进行各部分安装。(2)屋面悬挂机构是吊蓝的“根”。他直接关系到作业人员生命安全，安装时必须注意下列事项:a.仔细检查所有待装受力构件有无明显弯曲、扭曲或局部变形；检查焊缝有无裂纹、裂缝；检查受力构件表面锈蚀情况，其锈蚀深度不得大于厚度10％。凡是缺陷的受力构件坚决更换或修复后再用；b.必须装全厂家所配全部零件和构件，不得少装或漏装；不得采用代用品替代厂家配件；更不得用不同厂家的零部件，混装电缆...
