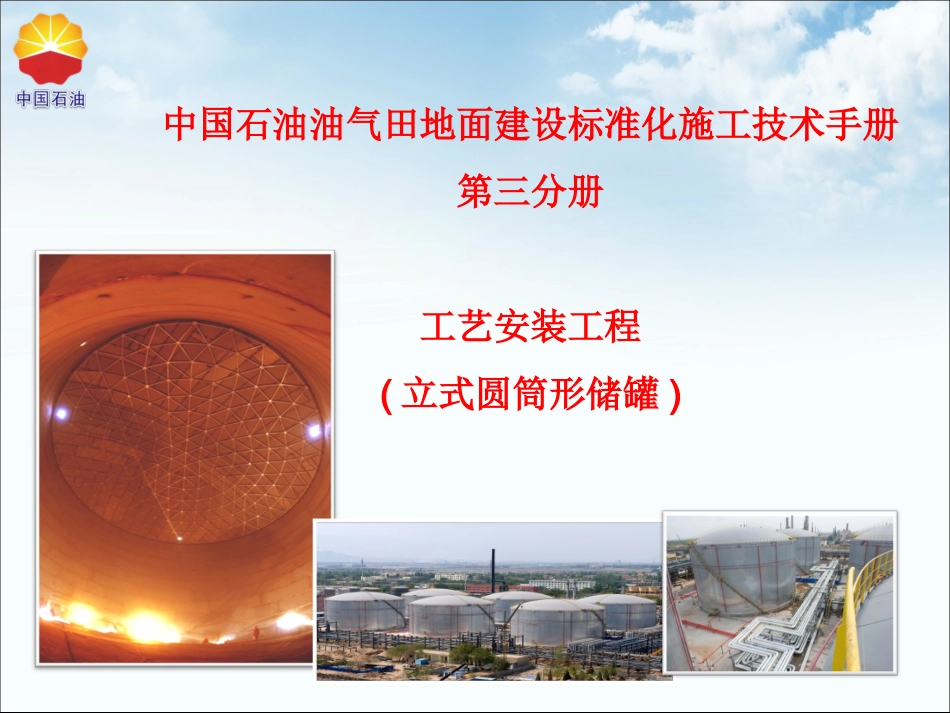

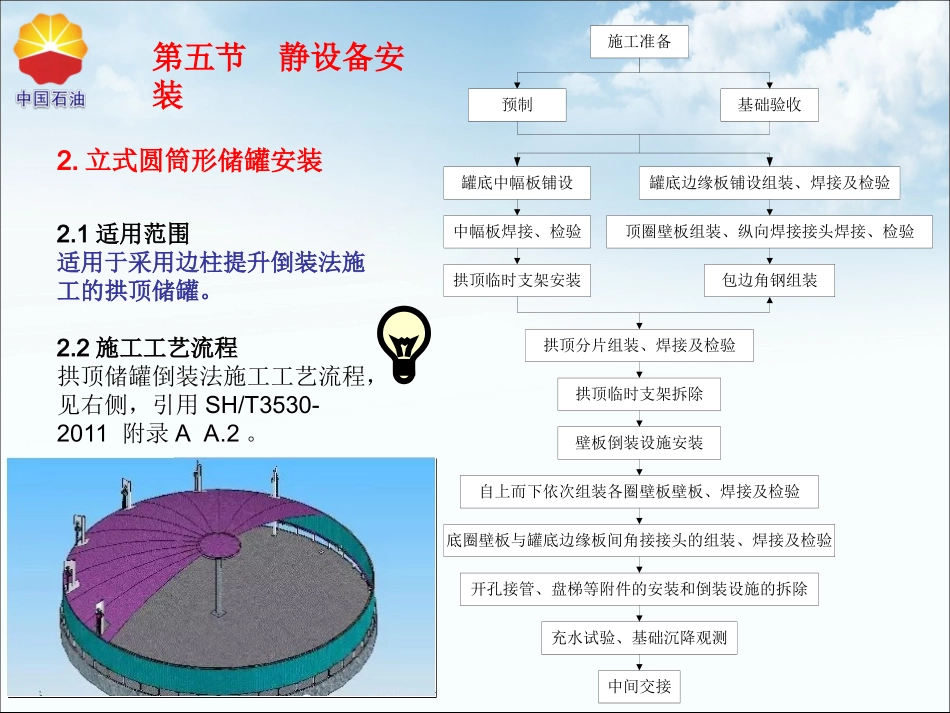

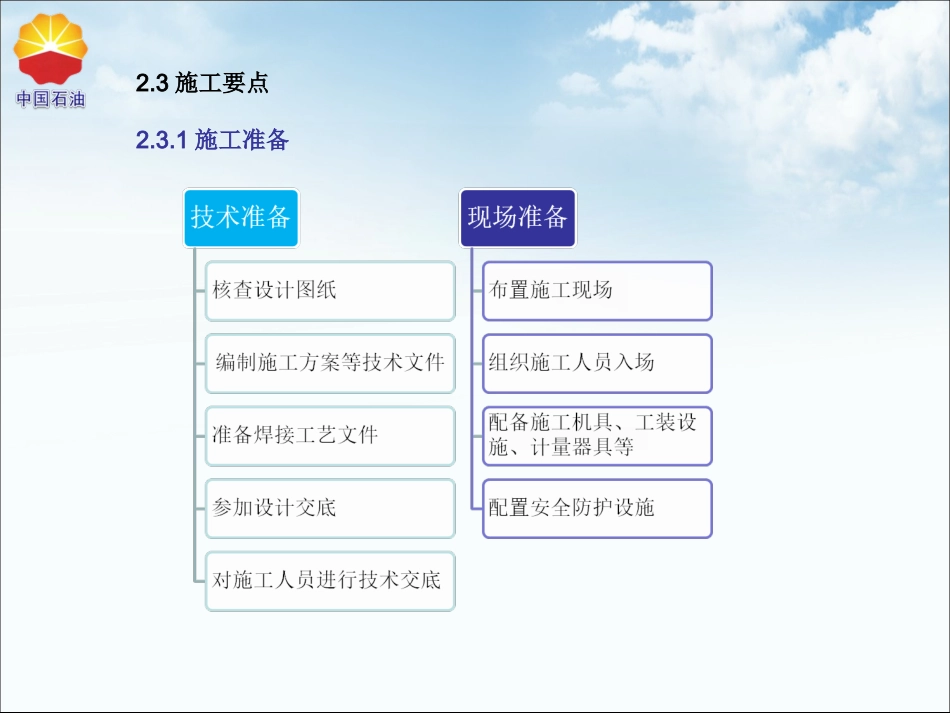

中国石油油气田地面建设标准化施工技术手册第三分册工艺安装工程(立式圆筒形储罐)第五节静设备安装2.立式圆筒形储罐安装2.1适用范围适用于采用边柱提升倒装法施工的拱顶储罐。2.2施工工艺流程拱顶储罐倒装法施工工艺流程，见右侧，引用SH/T3530-2011附录AA.2。施工准备预制基础验收罐底中幅板铺设罐底边缘板铺设组装、焊接及检验中幅板焊接、检验拱顶临时支架安装顶圈壁板组装、纵向焊接接头焊接、检验包边角钢组装拱顶分片组装、焊接及检验拱顶临时支架拆除壁板倒装设施安装自上而下依次组装各圈壁板壁板、焊接及检验底圈壁板与罐底边缘板间角接接头的组装、焊接及检验开孔接管、盘梯等附件的安装和倒装设施的拆除充水试验、基础沉降观测中间交接2.3施工要点2.3.1施工准备应形成相应自检记录应形成相应自检记录2.3.2材料验收外观：钢板和附件上应有清晰的产品标识；钢板应逐张进行外观检查，其质量应符合设计文件和现行国家标准的有关规定；钢板表面局部减薄量、划痕深度与钢板实际厚度负偏差之和，应符合设计文件和相应钢板标准的要求。外观：钢板和附件上应有清晰的产品标识；钢板应逐张进行外观检查，其质量应符合设计文件和现行国家标准的有关规定；钢板表面局部减薄量、划痕深度与钢板实际厚度负偏差之和，应符合设计文件和相应钢板标准的要求。实测：利用钢卷尺、数字式超声波测厚仪、游标卡尺、焊接检验尺等等对钢板尺寸、厚度、局部减薄量、划痕深度进行测量。实测：利用钢卷尺、数字式超声波测厚仪、游标卡尺、焊接检验尺等等对钢板尺寸、厚度、局部减薄量、划痕深度进行测量。随机资料：储罐建造选用的材料、附件、焊接材料，必须具有质量合格证明书，并应符合设计文件和相应国家标准的规定。随机资料：储罐建造选用的材料、附件、焊接材料，必须具有质量合格证明书，并应符合设计文件和相应国家标准的规定。复验：材料复验应符合设计文件的要求。对质量有疑义时，应由材料采购方进行复验。复验：材料复验应符合设计文件的要求。对质量有疑义时，应由材料采购方进行复验。2.3.3储罐预制和安装检验用样板≤使用弧形样板检查曲率，曲率半径12.5m时，弧形样板弦长应≥1.5m；曲率半径＞12.5m≥时，弧形样板弦长应2m。≤使用弧形样板检查曲率，曲率半径12.5m时，弧形样板弦长应≥1.5m；曲率半径＞12.5m≥时，弧形样板弦长应2m。≥直线样板长度应lm。≥直线样板长度应lm。≥测量焊缝棱角度的弧形样板，其弦长应lm。≥测量焊缝棱角度的弧形样板，其弦长应lm。配备齐全校验校验记录妥善保管标识检查检查2.3.4底板预制底板排板图：绘制排板图，排板直径放大0.1%～0.15%。边缘板和不规则中幅板应逐一编号。底板排板图：绘制排板图，排板直径放大0.1%～0.15%。边缘板和不规则中幅板应逐一编号。边缘板预制：对接采用不等间隙，外小内大；预制时可预留1块～2块调整板。切割后，对其几何尺寸用钢卷尺测量检查。≥厚度12mm，应在坡口两侧进行超声检查；如火焰切割，应对坡口表面进行磁粉或渗透检测。边缘板预制：对接采用不等间隙，外小内大；预制时可预留1块～2块调整板。切割后，对其几何尺寸用钢卷尺测量检查。≥厚度12mm，应在坡口两侧进行超声检查；如火焰切割，应对坡口表面进行磁粉或渗透检测。图1环形边缘板对接接头图2环形边缘板下料示意1-排板图尺寸2-实际下料尺寸3-调整余量图3环形边缘板尺寸测量部位ABCDEF中幅板预制：1）与环形边缘板连接的不规则中幅板，宜沿径向预留50mm～150mm的余量，待与环形边缘板组对时再割除；2≥）当中幅板采用搭接接头且设计文件无规定时，搭接宽度应5≥倍板厚，且应25mm≥；中幅板与边缘板的搭接宽度应60mm。3）当中幅板采用对接接头时，切割后对其几何尺寸用钢卷尺测量检查，偏差控制在允许范围内。中幅板预制：1）与环形边缘板连接的不规则中幅板，宜沿径向预留50mm～150mm的余量，待与环形边缘板组对时再割除；2≥）当中幅板采用搭接接头且设计文件无规定时，搭接宽度应5≥倍板厚，且应25mm≥；中幅板与边缘板的搭接宽度应60mm。3）当中幅板采用对接接头时，切割后对其几何尺寸用钢卷尺测量检查，偏差控制在允许范围内。图4中幅板尺寸测量...
