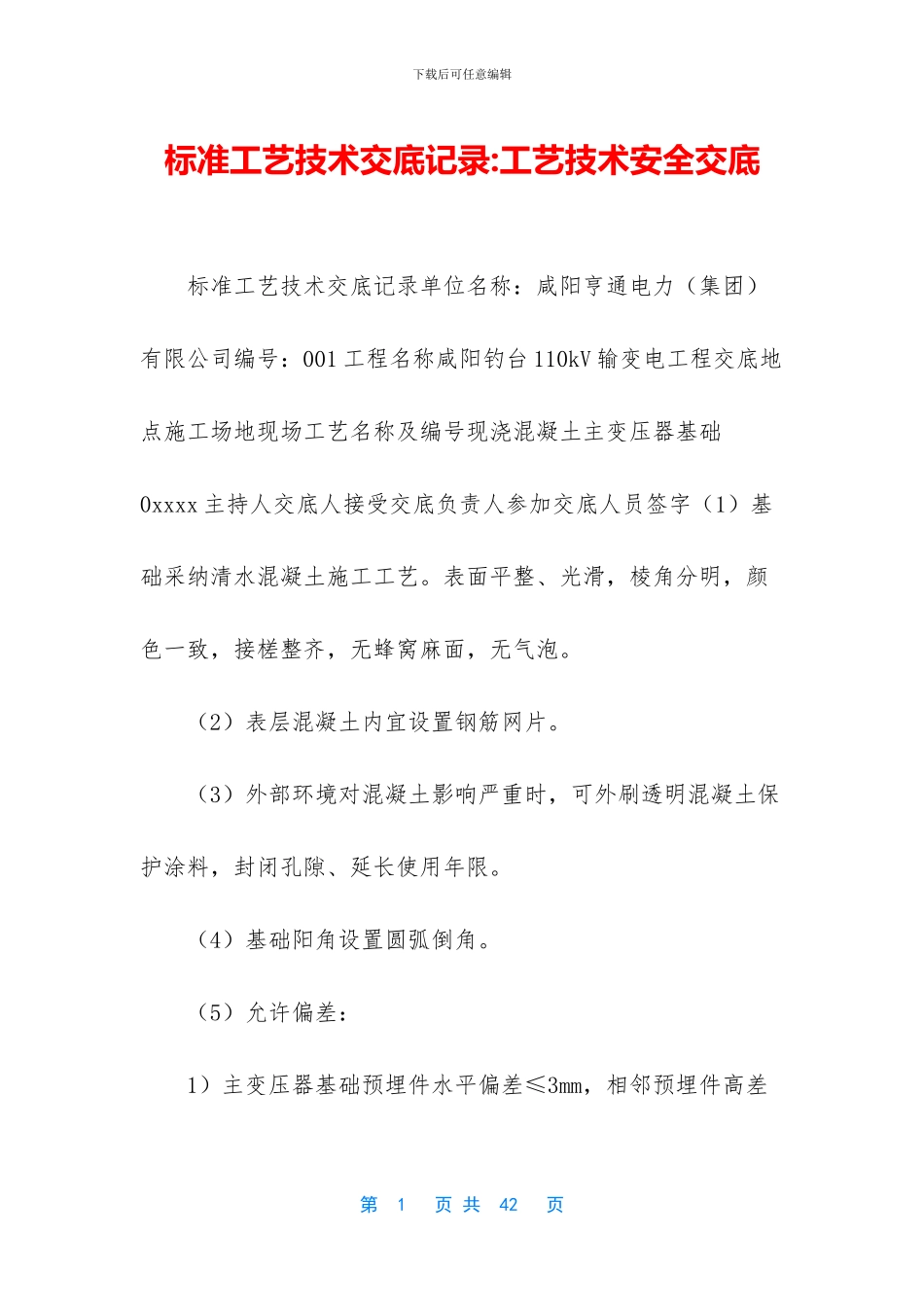

下载后可任意编辑标准工艺技术交底记录:工艺技术安全交底 标准工艺技术交底记录单位名称：咸阳亨通电力（集团）有限公司编号：001 工程名称咸阳钓台 110kV 输变电工程交底地点施工场地现场工艺名称及编号现浇混凝土主变压器基础0xxxx 主持人交底人接受交底负责人参加交底人员签字（1）基础采纳清水混凝土施工工艺。表面平整、光滑，棱角分明，颜色一致，接槎整齐，无蜂窝麻面，无气泡。 （2）表层混凝土内宜设置钢筋网片。 （3）外部环境对混凝土影响严重时，可外刷透明混凝土保护涂料，封闭孔隙、延长使用年限。 （4）基础阳角设置圆弧倒角。 （5）允许偏差： 1）主变压器基础预埋件水平偏差≤3mm，相邻预埋件高差第 1 页 共 42 页下载后可任意编辑≤3mm。 2）如施工图纸或产品说明书中对偏差有更高要求，应予满足。 记录人交底日期 2024 年月日标准工艺技术交底记录单位名称：咸阳亨通电力（集团）有限公司编号：002 工程名称钓台110kV 变电站工程交底地点施工场地现场工艺名称及编号现浇混凝土沟壁 0xxxx 主持人交底人接受交底负责人参加交底人员签字（1）伸缩缝设计无要求时，间距 9～15m，沥青麻丝嵌缝、硅酮耐侯密封胶做表面填充，采纳橡胶止水带。 （2）接地扁铁与支架连接可靠（电缆支架宜采纳不锈钢内膨胀螺栓固定）（3）沟壁在电缆沟转角处、交叉处宜增加钢筋混凝土（槽钢）过梁（4）沟壁垂直度偏差≤3mm，沟壁表面平整度偏差≤3mm（5）沟壁模板安装：电缆沟宜采纳定型钢模。如采纳木模板用 18mm 木胶合板方木背楞（方木应过刨，控制尺第 2 页 共 42 页下载后可任意编辑寸），钢架管加固。钢管竖、横杆间距不大于 600mm，模板接缝用双面胶带挤压严密； 模板组合好后内侧粘贴 PVC 板，粘贴牢固，不留气体。支模时避开 PVC 板因挤压而碎裂，阳角采纳 PVC 阴角线固定于模板内侧。 （6）混凝土浇筑：沟壁两侧应同时浇筑，防止沟壁模板发生偏移。振捣时振动棒应快插慢拔，按行列式或交错式前进。振动棒移动距离一般在 300～500mm，每次振捣时间一般控制在20～30s 之间，以混凝土表面呈现水泥浆和混凝土不再沉陷为准。 （7）混凝土沟壁顶标高需用水准仪控制，表面用铁抹原浆压光，至少赶压三遍成活。 记录人交底日期年月日标准工艺技术交底记录单位名称：咸阳亨通电力（集团）有限公司编号：003 工程名称钓台 110kV第 3 页 共 42 页下载后可任意编辑变电站工程交底地点施工场地现场工艺名...
