30米t梁预应力张拉钢绞线伸长量计算书

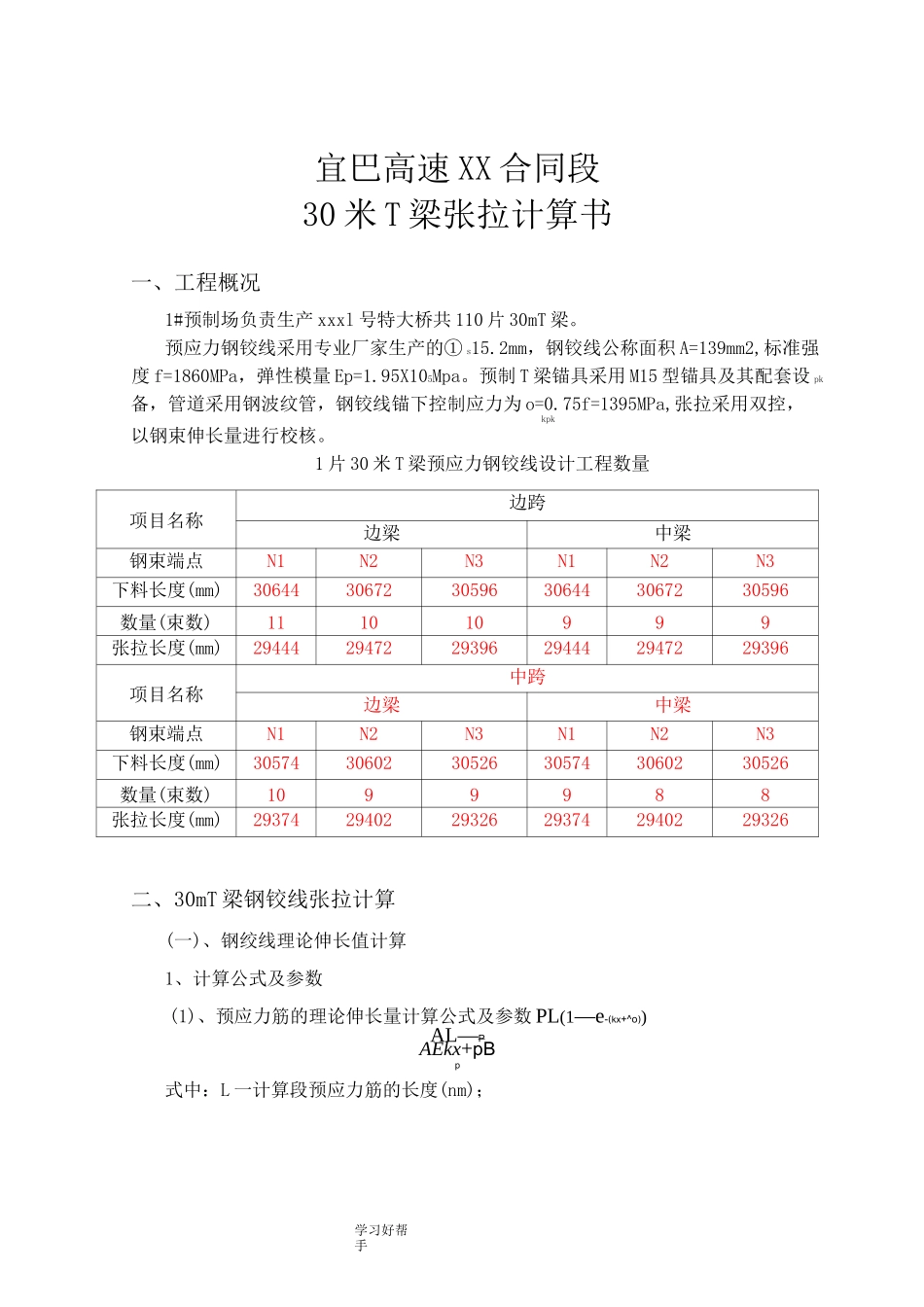

30米t梁预应力张拉钢绞线伸长量计算书_第1页
1/6

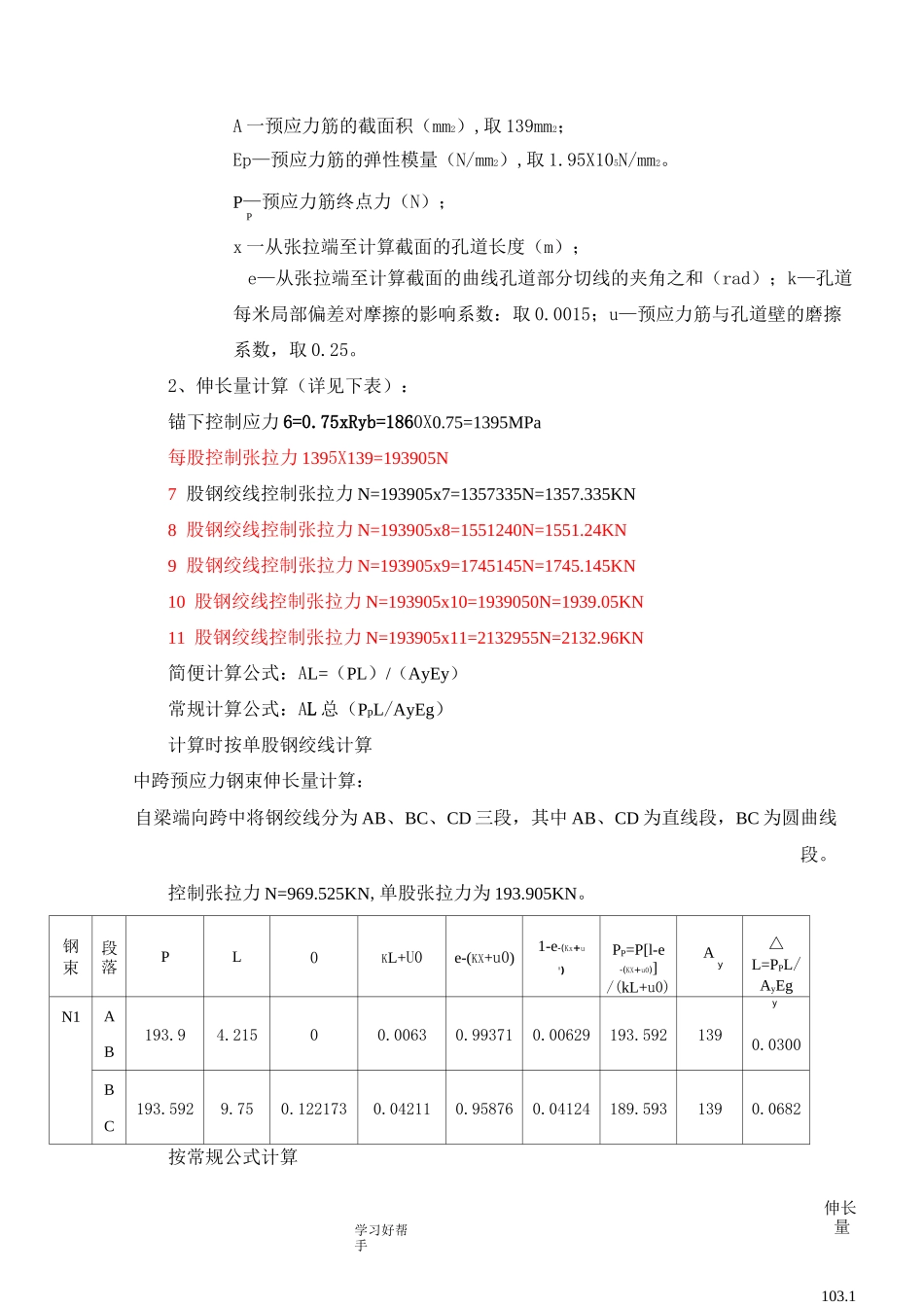

30米t梁预应力张拉钢绞线伸长量计算书_第2页
2/6

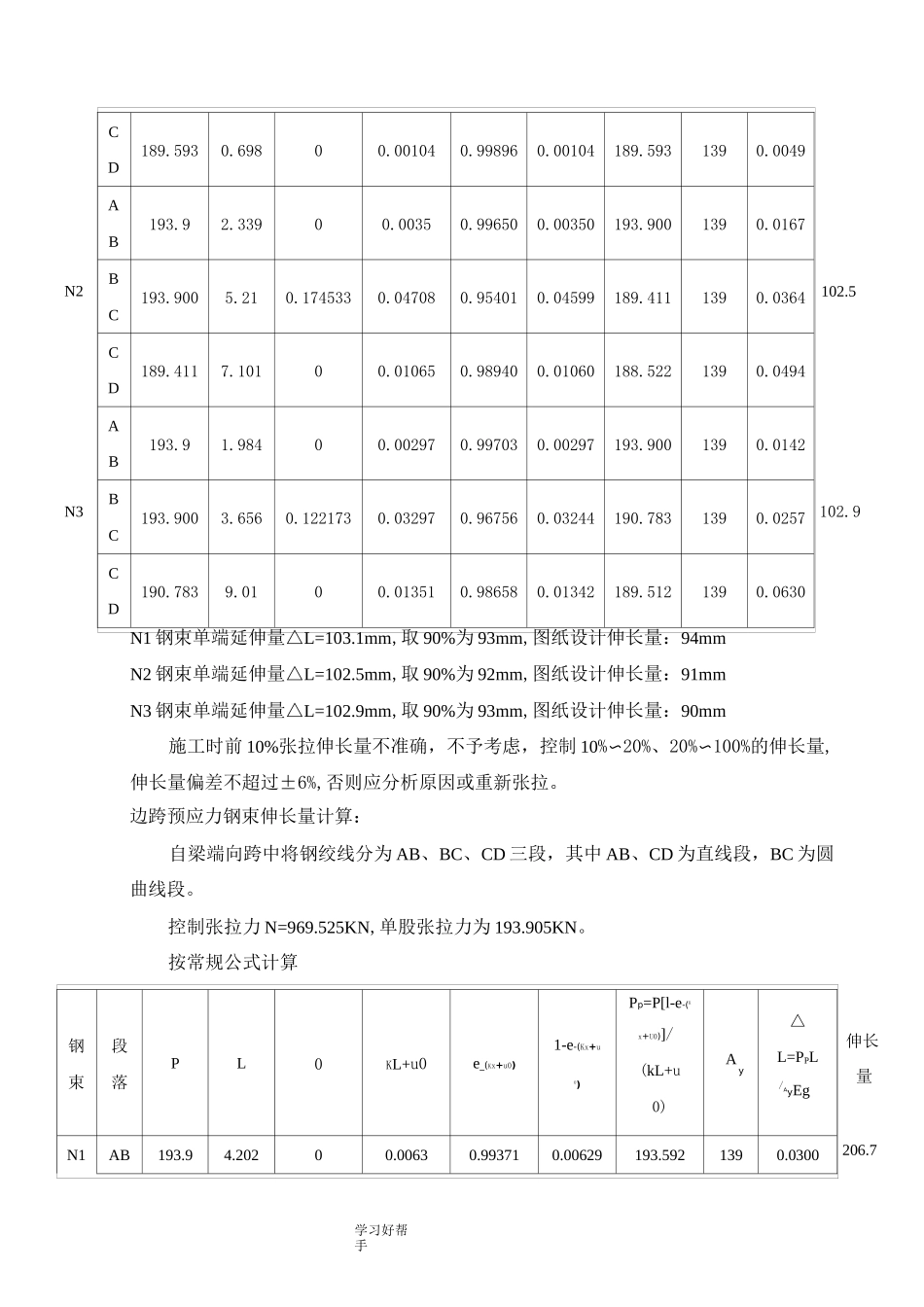

30米t梁预应力张拉钢绞线伸长量计算书_第3页
3/6
学习好帮手宜巴高速 XX 合同段30 米 T 梁张拉计算书一、工程概况1#预制场负责生产 xxxl 号特大桥共 110 片 30mT 梁。预应力钢铰线采用专业厂家生产的① s15.2mm,钢铰线公称面积 A=139mm2,标准强度 f=1860MPa,弹性模量 Ep=1.95X105Mpa。预制 T 梁锚具采用 M15 型锚具及其配套设 pk备,管道采用钢波纹管,钢铰线锚下控制应力为 o=0.75f=1395MPa,张拉采用双控,kpk以钢束伸长量进行校核。1 片 30 米 T 梁预应力钢铰线设计工程数量项目名称边跨边梁中梁钢束端点N1N2N3N1N2N3下料长度(mm)306443067230596306443067230596数量(束数)111010999张拉长度(mm)294442947229396294442947229396项目名称中跨边梁中梁钢束端点N1N2N3N1N2N3下料长度(mm)305743060230526305743060230526数量(束数)1099988张拉长度(mm)293742940229326293742940229326二、30mT 梁钢铰线张拉计算(一)、钢绞线理论伸长值计算1、计算公式及参数(1)、预应力筋的理论伸长量计算公式及参数 PL(1—e-(kx+^o))AL—P AEkx+pBp式中:L 一计算段预应力筋的长度(nm);学习好帮手A 一预应力筋的截面积(mm2),取 139mm2;Ep—预应力筋的弹性模量(N/mm2),取 1.95X105N/mm2。P—预应力筋终点力(N);Px 一从张拉端至计算截面的孔道长度(m);e—从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad);k—孔道每米局部偏差对摩擦的影响系数:取 0.0015;u—预应力筋与孔道壁的磨擦系数,取 0.25。2、伸长量计算(详见下表):锚下控制应力 6=0.75xRyb=1860X0.75=1395MPa每股控制张拉力 1395X139=193905N7 股钢绞线控制张拉力 N=193905x7=1357335N=1357.335KN8 股钢绞线控制张拉力 N=193905x8=1551240N=1551.24KN9 股钢绞线控制张拉力 N=193905x9=1745145N=1745.145KN10 股钢绞线控制张拉力 N=193905x10=1939050N=1939.05KN11 股钢绞线控制张拉力 N=193905x11=2132955N=2132.96KN简便计算公式:AL=(PL)/(AyEy)常规计算公式:AL 总(PpL/AyEg)计算时按单股钢绞线计算中跨预应力钢束伸长量计算:自梁端向跨中将钢绞线分为 AB、BC、CD 三段,其中 AB、CD 为直线段,BC 为圆曲线段。控制张拉力 N=969.525KN,单股张拉力为 193.905KN。钢束段落PL0KL+U0e-(KX+u0)1-e-(Kx+u0)PP=P[l-e-(KX+u0)]/(kL+u0)Ay△L=PPL/AyEgN1AB193.94.21500.00630.993710.00629193.592139y0.0300BC193.5929.750.1221730.042110.958760.04124189.5931390.068...
