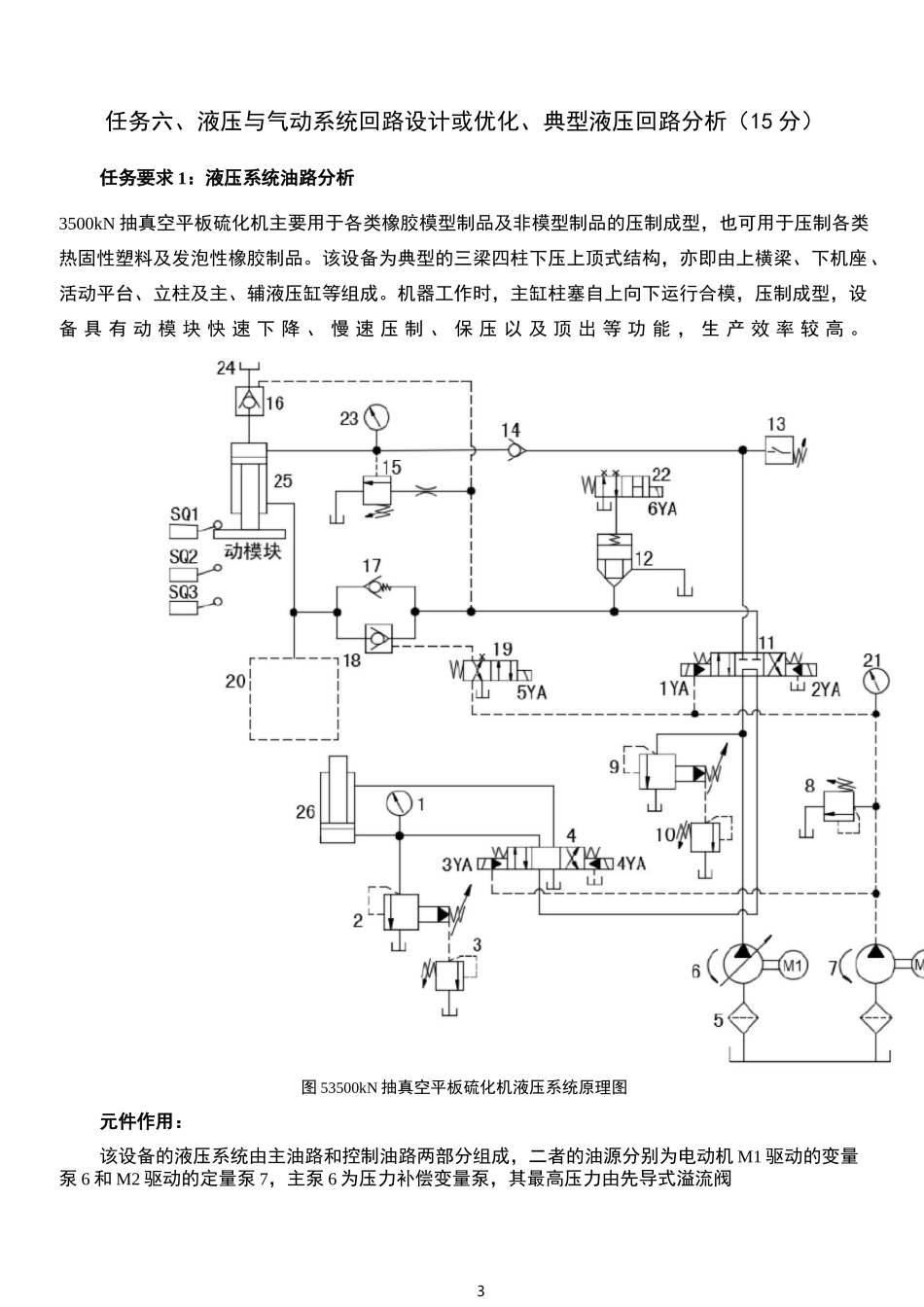

1*ChinaSkills2022 年全国职业院校技能大赛中职组液压与气动系统装调与维护赛项任务书(样题-D 卷模块 2)中国・北京场次:赛位号:开始时间:结束时间:2参赛选手须知1•本模块任务书共匚页,如出现任务书缺页、字迹不清等问题,请及时向裁判举手示意,并进行任务书的更换。2•各参赛队应在 1.5 小时内完成任务书规定内容,比赛时间到,比赛结束,选手按操作规范,整理好工作现场离开比赛场地,不得延误。3. 比赛结束,选手应及时上交任务书,不得将其擅自带离比赛场地,否则按弃权处理。4. 选手提交的试卷用赛位号标识,“选手确认”部分填写所在的“赛位号”,不得写上姓名或与身份有关的信息,否则视成绩无效。3任务六、液压与气动系统回路设计或优化、典型液压回路分析(15 分)任务要求 1:液压系统油路分析3500kN 抽真空平板硫化机主要用于各类橡胶模型制品及非模型制品的压制成型,也可用于压制各类热固性塑料及发泡性橡胶制品。该设备为典型的三梁四柱下压上顶式结构,亦即由上横梁、下机座、活动平台、立柱及主、辅液压缸等组成。机器工作时,主缸柱塞自上向下运行合模,压制成型,设备 具 有 动 模 块 快 速 下 降 、 慢 速 压 制 、 保 压 以 及 顶 出 等 功 能 , 生 产 效 率 较 高 。图 53500kN 抽真空平板硫化机液压系统原理图元件作用:该设备的液压系统由主油路和控制油路两部分组成,二者的油源分别为电动机 M1 驱动的变量泵 6 和 M2 驱动的定量泵 7,主泵 6 为压力补偿变量泵,其最高压力由先导式溢流阀49 设定,工作压力通过溢流阀 10 调整;控制泵的压力由溢流阀 8 设定并由压力表 21 显示。系统的执行元件为主液压缸(以下简称主缸)25 和顶出液压缸(以下简称辅缸)26,二者的运动方向分别由三位四通电液换向阀 11 和 4 控制,泵 7 向三位四通电液换向阀 4、三位四通电液换向阀 11 及液控单向阀 18 提供控制压力油。主缸发信及保压分别由压力继电器 13 和单向阀 14 控制;主缸保压后泄压及期间主泵的低压循环由外控顺序阀 15 和充液阀 16 控制;单向阀 17 作用主缸慢速压制时的背压阀;液控单向阀 18 用作主缸快速下行和上行时主缸有杆腔油液的通断控制;阀 20 作主缸安全保护之用且压力可调。辅缸无杆腔最高压力由先导式溢流阀 2 设定,工作压力由溢流阀 3 调整。工作原理:①主缸快速下行电磁铁 1YA、5YA、6YA 通电,电液换向...
