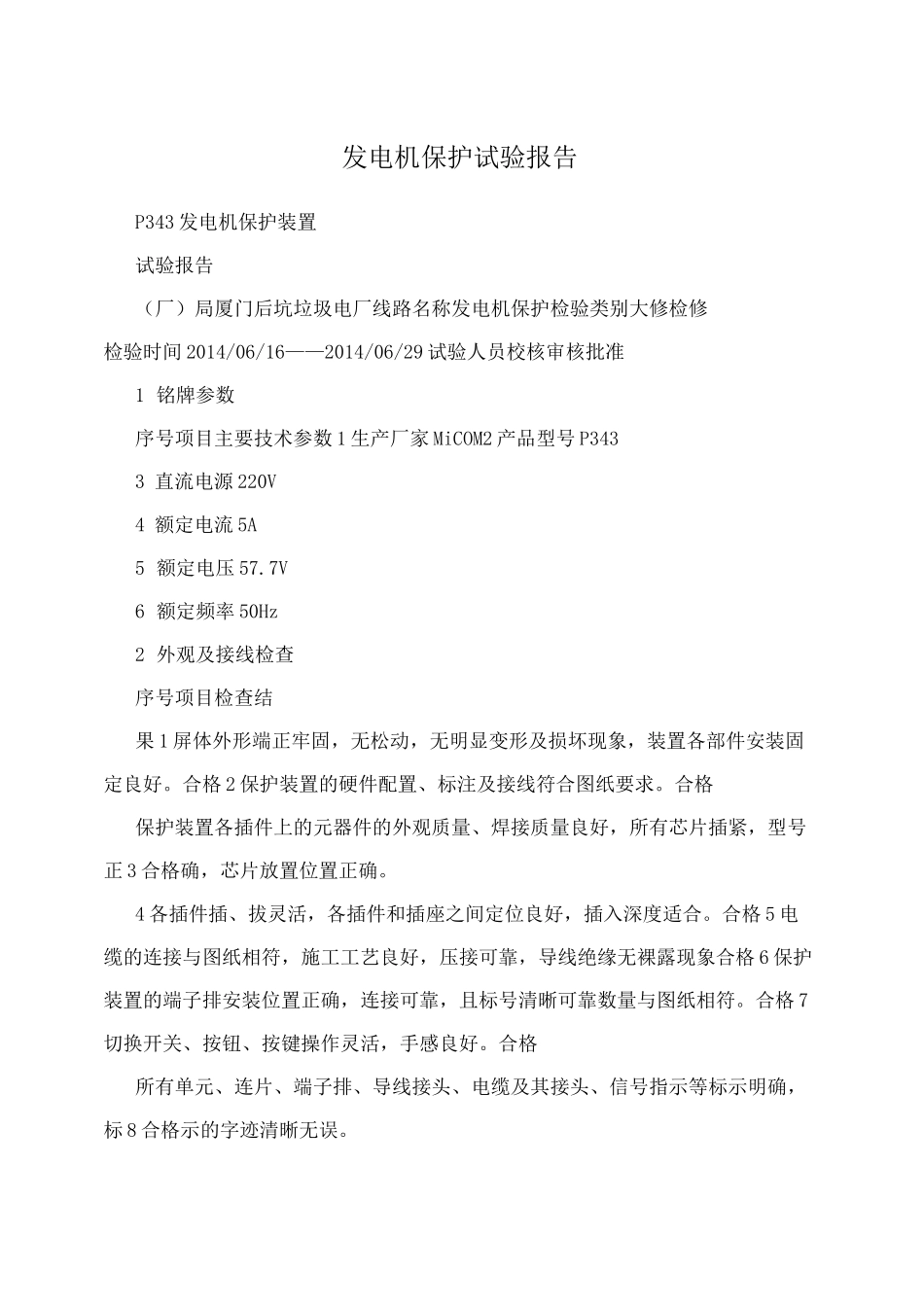

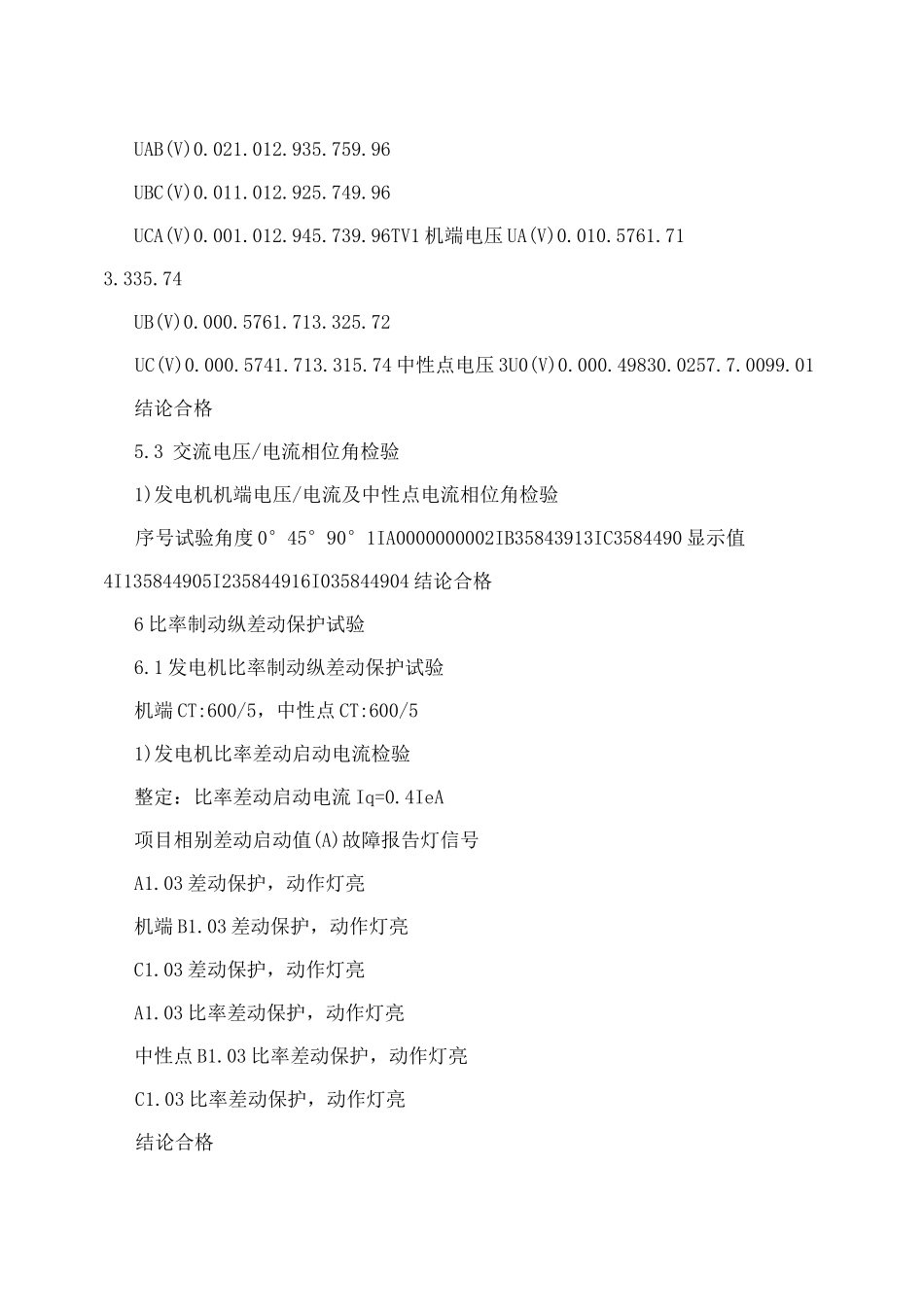

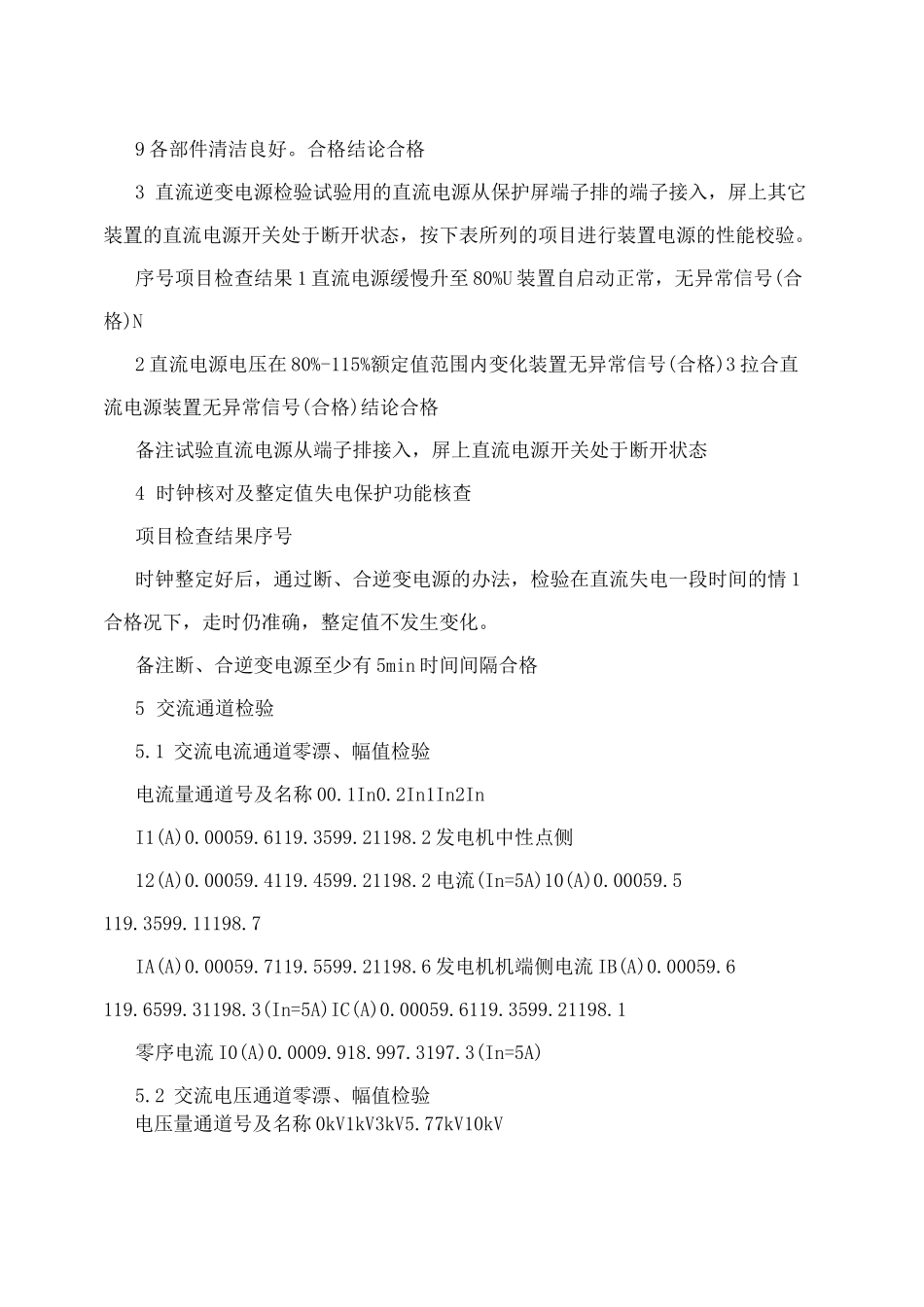

发电机保护试验报告P343 发电机保护装置试验报告（厂）局厦门后坑垃圾电厂线路名称发电机保护检验类别大修检修检验时间 2014/06/16——2014/06/29 试验人员校核审核批准1 铭牌参数序号项目主要技术参数 1 生产厂家 MiCOM2 产品型号 P3433 直流电源 220V4 额定电流 5A5 额定电压 57.7V6 额定频率 50Hz2 外观及接线检查序号项目检查结果 1 屏体外形端正牢固，无松动，无明显变形及损坏现象，装置各部件安装固定良好。合格 2 保护装置的硬件配置、标注及接线符合图纸要求。合格保护装置各插件上的元器件的外观质量、焊接质量良好，所有芯片插紧，型号正 3 合格确，芯片放置位置正确。4 各插件插、拔灵活，各插件和插座之间定位良好，插入深度适合。合格 5 电缆的连接与图纸相符，施工工艺良好，压接可靠，导线绝缘无裸露现象合格 6 保护装置的端子排安装位置正确，连接可靠，且标号清晰可靠数量与图纸相符。合格 7切换开关、按钮、按键操作灵活，手感良好。合格所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等标示明确，标 8 合格示的字迹清晰无误。9 各部件清洁良好。合格结论合格3 直流逆变电源检验试验用的直流电源从保护屏端子排的端子接入，屏上其它装置的直流电源开关处于断开状态，按下表所列的项目进行装置电源的性能校验。序号项目检查结果 1 直流电源缓慢升至 80%U 装置自启动正常，无异常信号(合格)N2 直流电源电压在 80%-115%额定值范围内变化装置无异常信号(合格)3 拉合直流电源装置无异常信号(合格)结论合格备注试验直流电源从端子排接入，屏上直流电源开关处于断开状态4 时钟核对及整定值失电保护功能核查项目检查结果序号时钟整定好后，通过断、合逆变电源的办法，检验在直流失电一段时间的情 1合格况下，走时仍准确，整定值不发生变化。备注断、合逆变电源至少有 5min 时间间隔合格5 交流通道检验5.1 交流电流通道零漂、幅值检验电流量通道号及名称 00.1In0.2In1In2InI1(A)0.00059.6119.3599.21198.2 发电机中性点侧12(A)0.00059.4119.4599.21198.2 电流(In=5A)10(A)0.00059.5119.3599.11198.7IA(A)0.00059.7119.5599.21198.6 发电机机端侧电流 IB(A)0.00059.6119.6599.31198.3(In=5A)IC(A)0.00059.6119.3599.21198.1零序电流 I0(A)0.0009.918.997.3197.3(In=5A)5.2 交流电压通道零漂、幅值检验电压量通道号及名称 0kV1kV3kV5.77kV10kVUAB(V)0.021.012.935.759...
