车床自动送料系统设计方案.

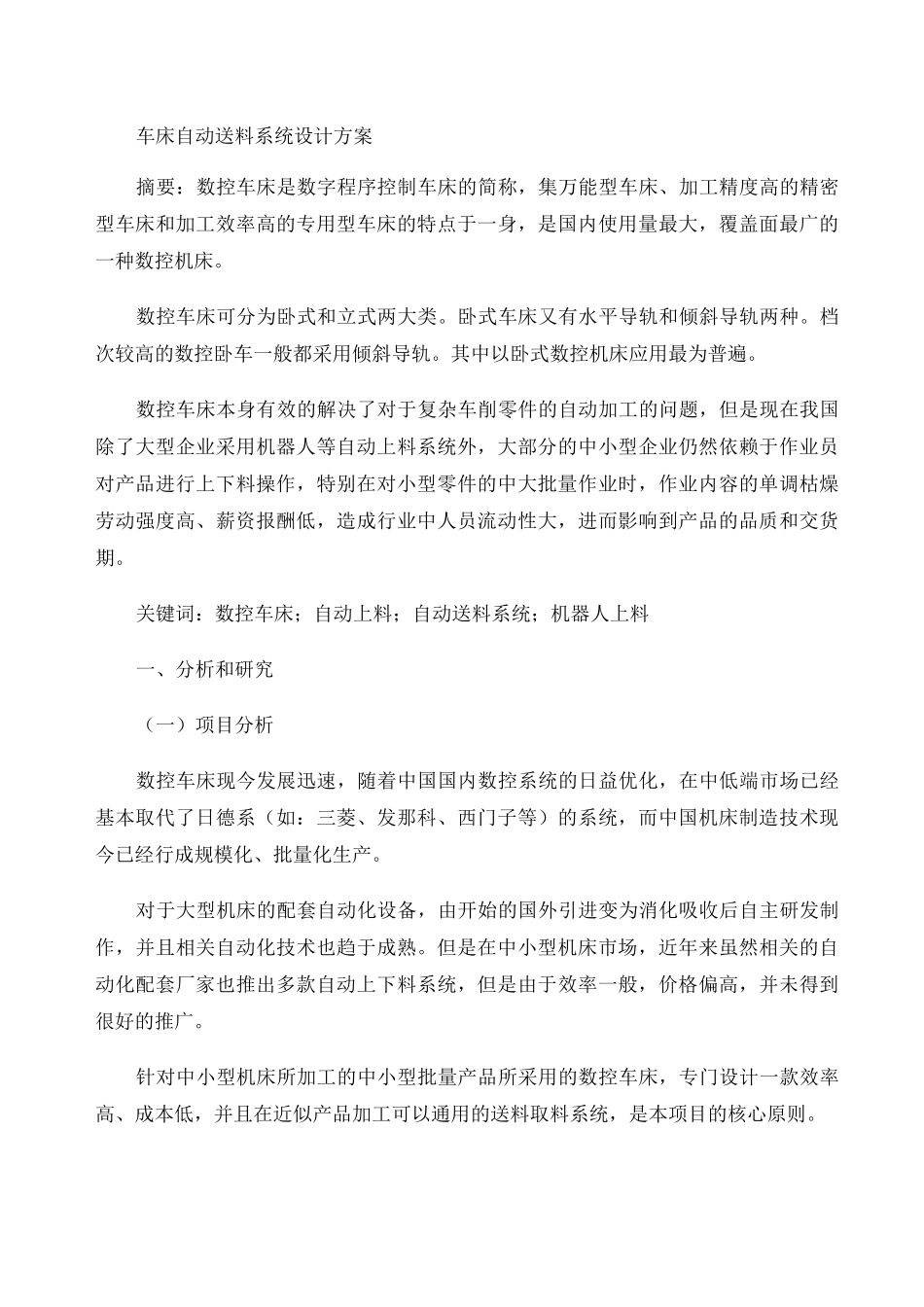

车床自动送料系统设计方案摘要：数控车床是数字程序控制车床的简称，集万能型车床、加工精度高的精密型车床和加工效率高的专用型车床的特点于一身，是国内使用量最大，覆盖面最广的一种数控机床。数控车床可分为卧式和立式两大类。卧式车床又有水平导轨和倾斜导轨两种。档次较高的数控卧车一般都采用倾斜导轨。其中以卧式数控机床应用最为普遍。数控车床本身有效的解决了对于复杂车削零件的自动加工的问题，但是现在我国除了大型企业采用机器人等自动上料系统外，大部分的中小型企业仍然依赖于作业员对产品进行上下料操作，特别在对小型零件的中大批量作业时，作业内容的单调枯燥劳动强度高、薪资报酬低，造成行业中人员流动性大，进而影响到产品的品质和交货期。关键词：数控车床；自动上料；自动送料系统；机器人上料一、分析和研究（一）项目分析数控车床现今发展迅速，随着中国国内数控系统的日益优化，在中低端市场已经基本取代了日德系（如：三菱、发那科、西门子等）的系统，而中国机床制造技术现今已经行成规模化、批量化生产。对于大型机床的配套自动化设备，由开始的国外引进变为消化吸收后自主研发制作，并且相关自动化技术也趋于成熟。但是在中小型机床市场，近年来虽然相关的自动化配套厂家也推出多款自动上下料系统，但是由于效率一般，价格偏高，并未得到很好的推广。针对中小型机床所加工的中小型批量产品所采用的数控车床，专门设计一款效率高、成本低，并且在近似产品加工可以通用的送料取料系统，是本项目的核心原则。1/13（二）市场调研1. 使用行业市场状况① 1 国内机床工具市场结构也在快速升级。2014 年进口机床在全部机床消费额中的占比为 34.0%，较 2010 年提高 0.9 个百分点。2014 年国内数控机床消费额占比为 76.7%，较 2010 年提高 6.9 个百分点。未来中国机床市场结构升级将向自动化、客户化和换挡升级方向发展。② 2 受到结构升级和低端产品需求下降影响较大的车床分行业，其产量和销售量也逐年走低。③（2014 年中国机床工具行业运行分析预报,2015.01.05 市场需求总量中的低端产品大幅下降，中高端产品“不降反升”，市场需求结构快速提升。对比国内 2013 年和 2014 年同期金属加工机床的产值和数控产值情况，总产值同比下降 2.9%，非数控产品产值同比下降 17.8%，而数控产品产值同比增长 3.4%.④ 综上分析，数控加工车床在现在产业升降结构调整的大环境下，虽然自 2013 年开始制造业...
