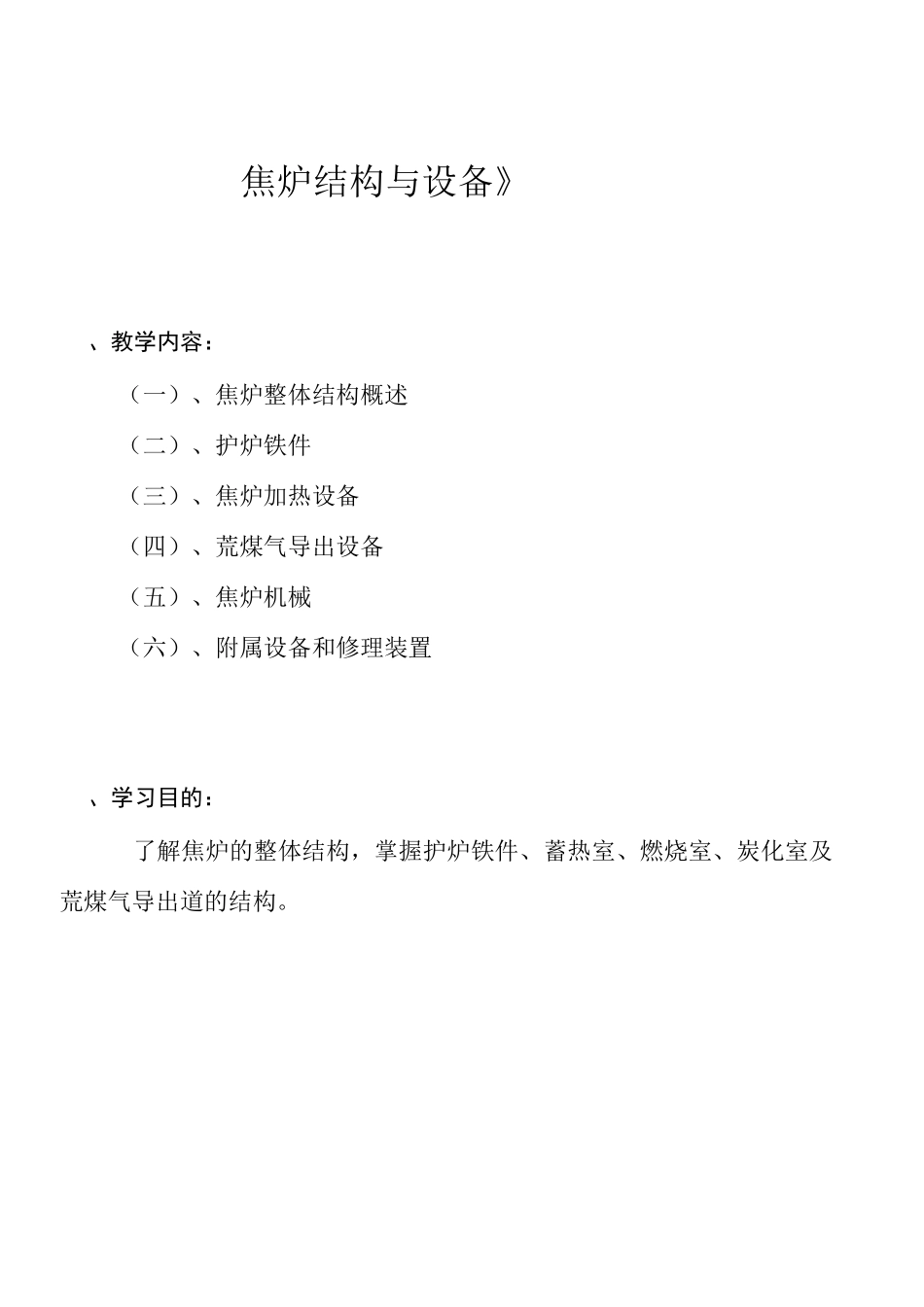

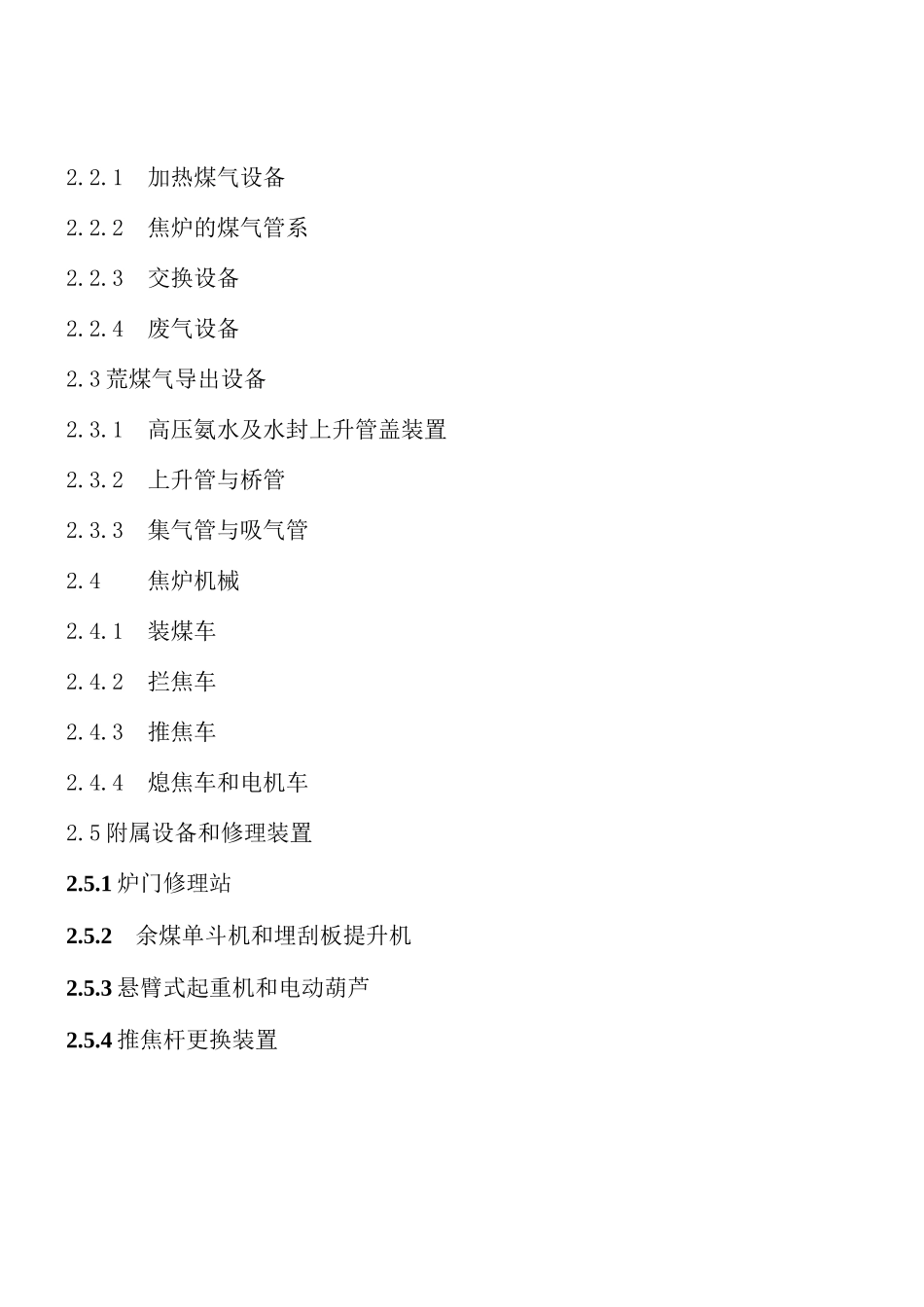

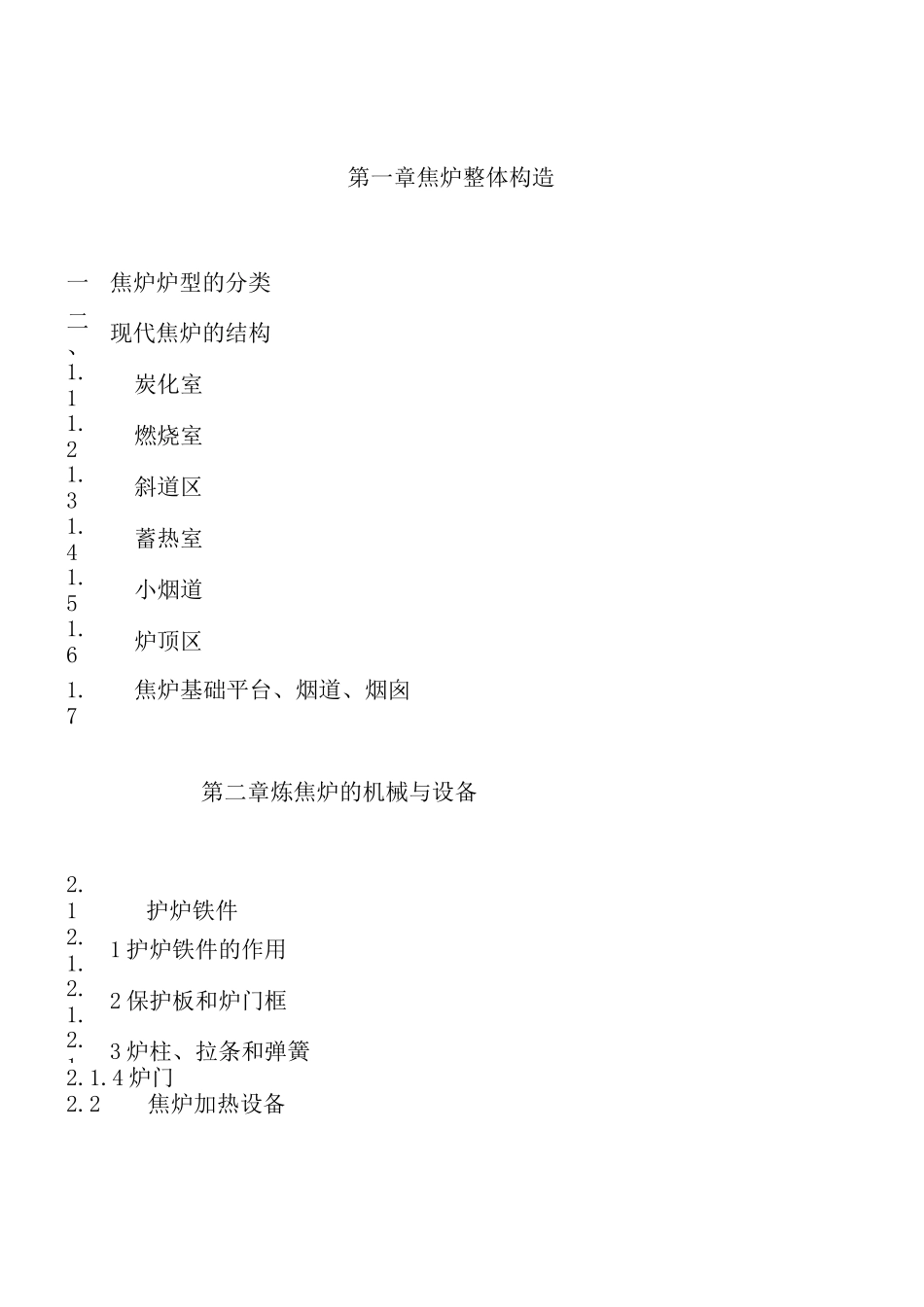

焦炉结构与设备》、教学内容:(一)、焦炉整体结构概述(二)、护炉铁件(三)、焦炉加热设备(四)、荒煤气导出设备(五)、焦炉机械(六)、附属设备和修理装置、学习目的:了解焦炉的整体结构,掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道的结构。第一章焦炉整体构造一、焦炉炉型的分类二、现代焦炉的结构1.1炭化室1.2燃烧室1.3斜道区1.4蓄热室1.5小烟道1.6炉顶区1.7焦炉基础平台、烟道、烟囪第二章炼焦炉的机械与设备2.1护炉铁件2.1.1 护炉铁件的作用2.1.2 保护板和炉门框2.1.3 炉柱、拉条和弹簧2.1.4 炉门2.2焦炉加热设备2.2.1加热煤气设备2.2.2焦炉的煤气管系2.2.3交换设备2.2.4废气设备2.3 荒煤气导出设备2.3.1高压氨水及水封上升管盖装置2.3.2上升管与桥管2.3.3集气管与吸气管2.4焦炉机械2.4.1装煤车2.4.2拦焦车2.4.3推焦车2.4.4熄焦车和电机车2.5 附属设备和修理装置2.5.1 炉门修理站2.5.2余煤单斗机和埋刮板提升机2.5.3 悬臂式起重机和电动葫芦2.5.4 推焦杆更换装置第一章焦炉整体结构一、焦炉炉型的分类:现代焦炉因火道结构,加热煤气种类及其入炉方式,实现高向加热均匀性的方法不同等分成许多型式。因火道结构形式的不同,焦炉可分为二分式焦炉,双联火道焦炉及少数的过顶式焦炉。根据加热煤气种类的不同,焦炉可分为单热式焦炉和复热式焦炉。根据煤气入炉的方式不同,焦炉可分为下喷式焦炉和侧入式焦炉。二、现代焦炉的结构:(一)、现代焦炉虽有多种炉型,但都有共同的基本要求:1)焦并长向和高向加热均匀,加热水平适当,以减轻化学产品的裂解损失。2)劳动生产率和设备利用率高。3)加热系统阻力小,热工效率高,能耗低。4)炉体坚固、严密、衰老慢、炉龄长。5)劳动条件好,调节控制方便,环境污染少。(二)、JN 型焦炉及其基础断面¥燃诜境图 1.1JN 型焦炉及其基础断面L—装煤车 t2—歴电張配 1丄一艺焦车 14―焦恻擁作自 1产一熄焦车:L 交撫开闭跖T一爐誥车航產基测&一分畑迄勺一仅表小曲山一推蛊拓】1一机輕握作出 12—樂勺普 I门一哦吒号;冷一推点车轨道基础 F15—炉柱】用一基砒构 I?—小烟道 F冈一基刑忑枫]19—蓄按宣加一炭业室:21-f-"顶区:耳一斜道区现代焦炉主要由炉顶区、炭化室、燃烧室、斜道区、蓄热室、烟道区(小烟道、分烟道、总烟道)、烟囪、基础平台和抵抗墙等部分组成,蓄热室以下为烟道与基础。炭化室与燃烧室相间布置,蓄热室位于其下方,内放格子砖以回收废热,斜道区位...
