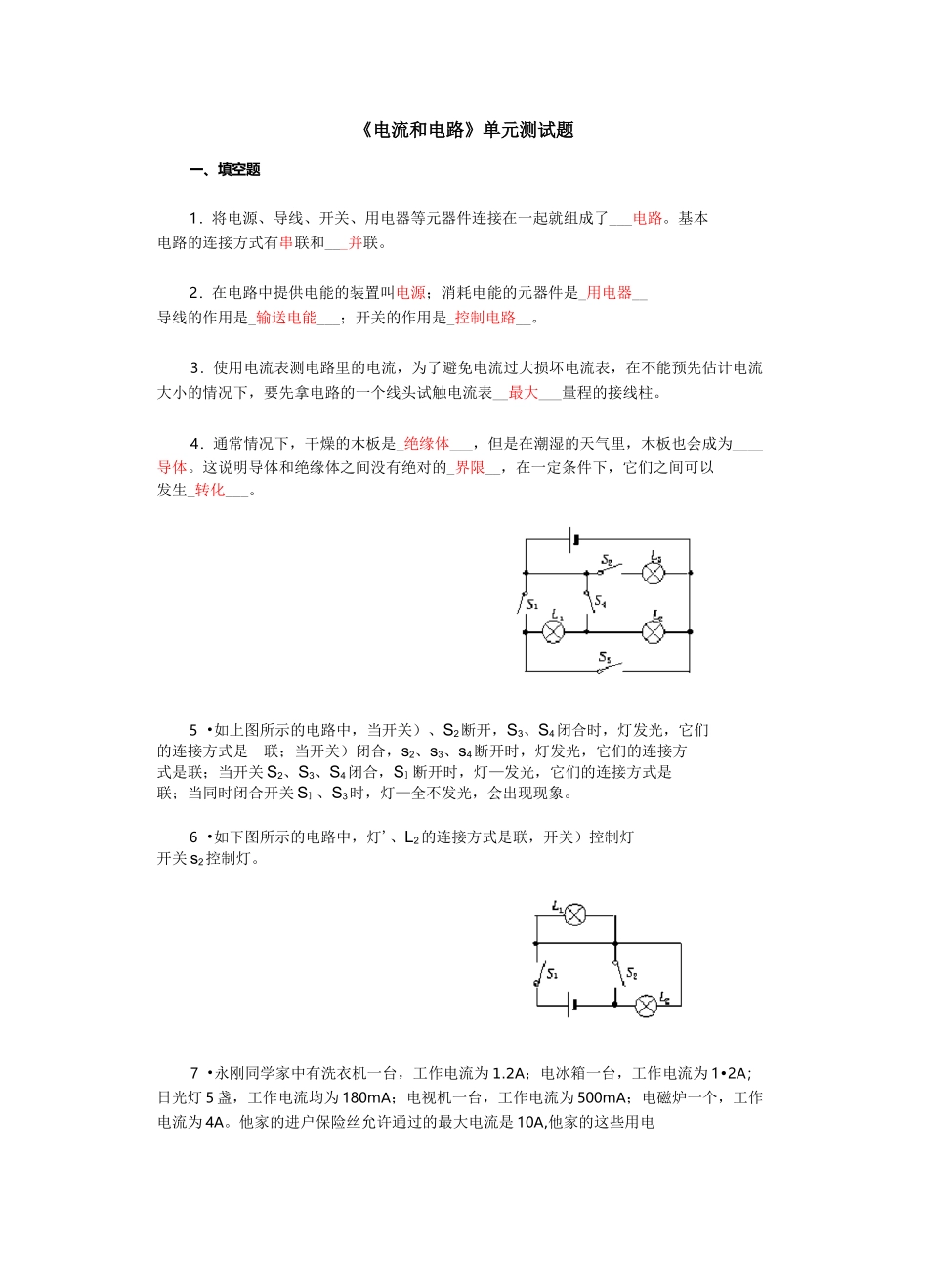

《电流和电路》单元测试题一、填空题1．将电源、导线、开关、用电器等元器件连接在一起就组成了___电路。基本电路的连接方式有串联和___并联。2．在电路中提供电能的装置叫电源；消耗电能的元器件是_用电器__导线的作用是_输送电能___；开关的作用是_控制电路__。3．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表__最大___量程的接线柱。4．通常情况下，干燥的木板是_绝缘体___，但是在潮湿的天气里，木板也会成为____导体。这说明导体和绝缘体之间没有绝对的_界限__，在一定条件下，它们之间可以发生_转化___。5 •如上图所示的电路中，当开关）、S2断开，S3、S4闭合时，灯发光，它们的连接方式是—联；当开关）闭合，s2、s3、s4断开时，灯发光，它们的连接方式是联；当开关 S2、S3、S4闭合，S］断开时，灯—发光，它们的连接方式是联；当同时闭合开关 S］、S3时，灯—全不发光，会出现现象。6 •如下图所示的电路中，灯'、L2的连接方式是联，开关）控制灯开关 s2控制灯。7 •永刚同学家中有洗衣机一台，工作电流为 1.2A；电冰箱一台，工作电流为 1•2A；日光灯 5 盏，工作电流均为 180mA；电视机一台，工作电流为 500mA；电磁炉一个，工作电流为 4A。他家的进户保险丝允许通过的最大电流是 10A,他家的这些用电器同时使用（填“能”或“不能”），理由是。8．安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请你按顺序填写在下面的横线上。9．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是联，开关与电灯之间的连接方式是联。10．洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接线（通常标有字样）；一条接线（通常标有字样）；第三条线标着 E,和用电器的相连，插座上相应的导线和室外相连，起到保护作用。二、选择题11．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（B）A•锡箔纸B•塑料纸C•湿布条D•废铁片12 •下列各组物体中全部属于导体的是（D）A.铝、瓷B•橡胶、铜C•油、D.石墨、水银13 •某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（B）A.将开关闭合，三个灯都发光，灯 L］、L2先并联，再与 L3串联B•将开关闭合，三个灯都发光，灯 ...
