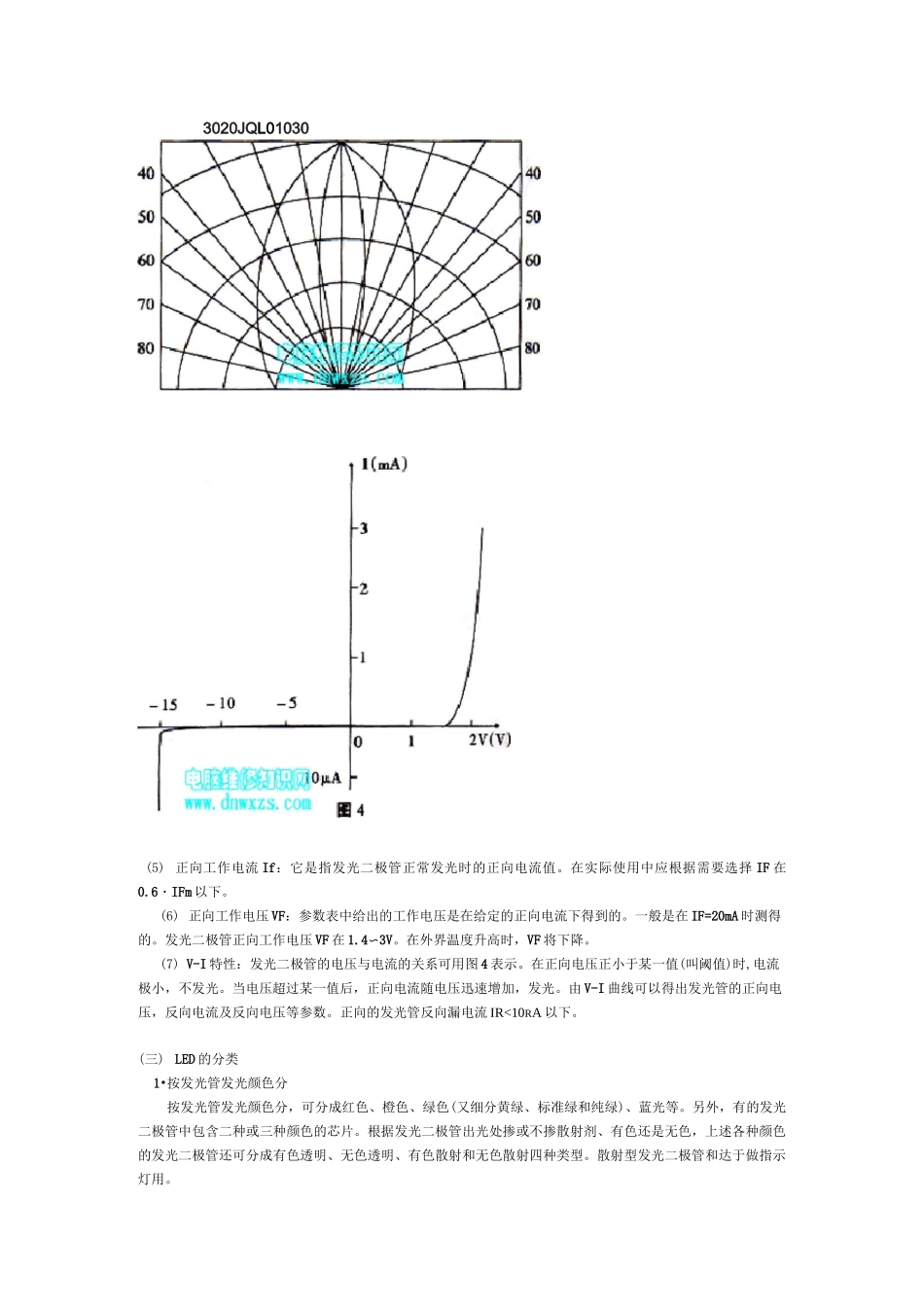

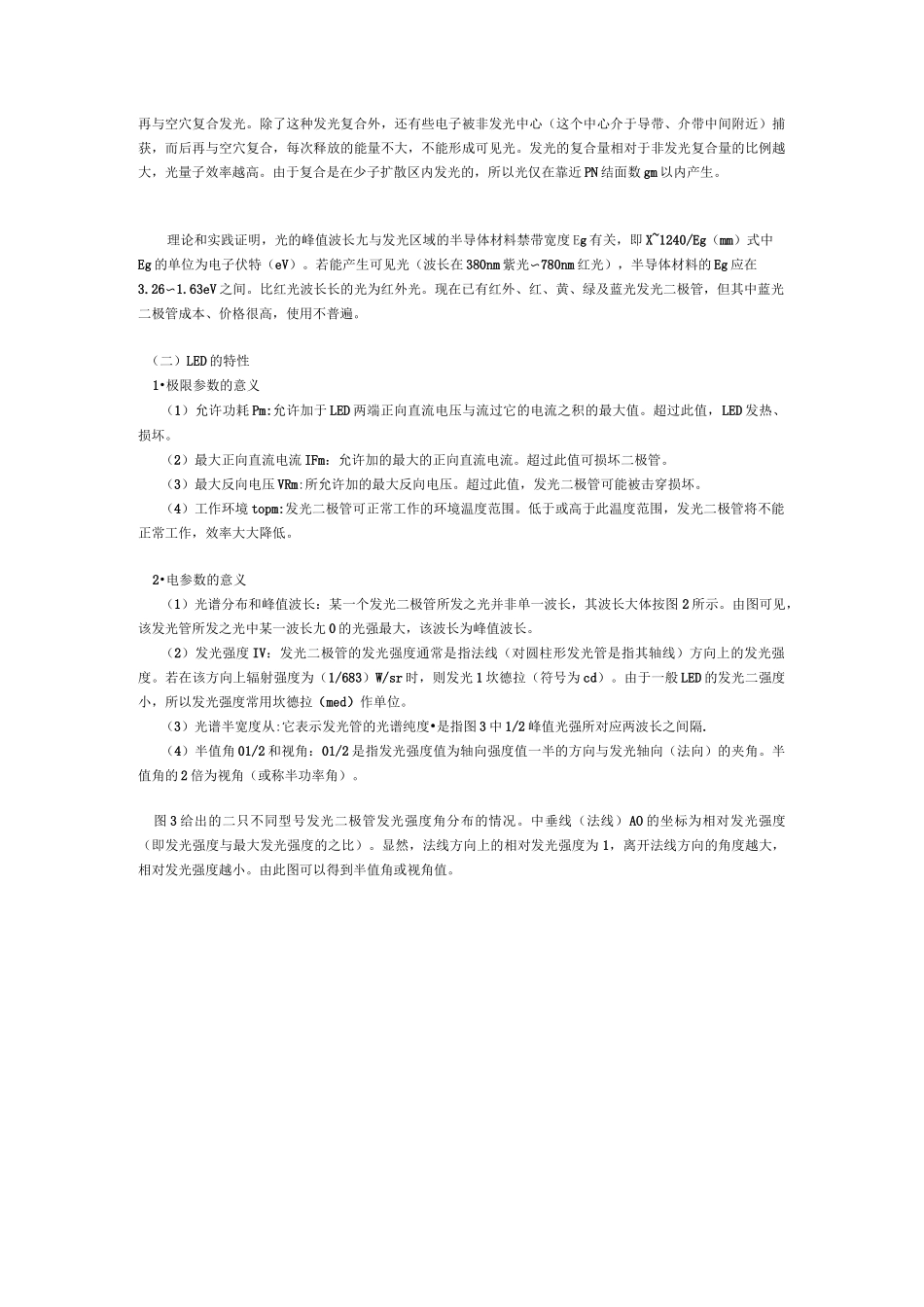

LED 发光二极管的工作原理、应用、分类及检测半导体发光器件包括半导体发光二极管（简称 LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。一、半导体发光二极管工作原理、特性及应用（一）LED 发光原理发光二极管是由 III-IV 族化合物，如 GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是 PN 结。因此它具有一般 P-N 结的 I-N 特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由 N 区注入 P 区，空穴由 P 区注入 N 区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图 1 所示。假设发光是在 P 区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后,再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近 PN 结面数 gm 以内产生。理论和实践证明，光的峰值波长尢与发光区域的半导体材料禁带宽度 Eg 有关，即 X~1240/Eg（mm）式中Eg 的单位为电子伏特（eV）。若能产生可见光（波长在 380nm 紫光〜780nm 红光），半导体材料的 Eg 应在3.26〜1.63eV 之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。（二）LED 的特性1•极限参数的意义（1）允许功耗 Pm:允许加于 LED 两端正向直流电压与流过它的电流之积的最大值。超过此值，LED 发热、损坏。（2）最大正向直流电流 IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。（3）最大反向电压 VRm:所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。（4）工作环境 topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。2•电参数的意义（1）光谱分布和峰值波长：某一个发光二极管所发之光并非单一波长，其波长大体按图 2 所示。由图可见，该发光管所发之光中某一波长尢 0 的光强最大，该波长为峰值波长。（2）发光强度 IV：发光二极管的发光强度...
