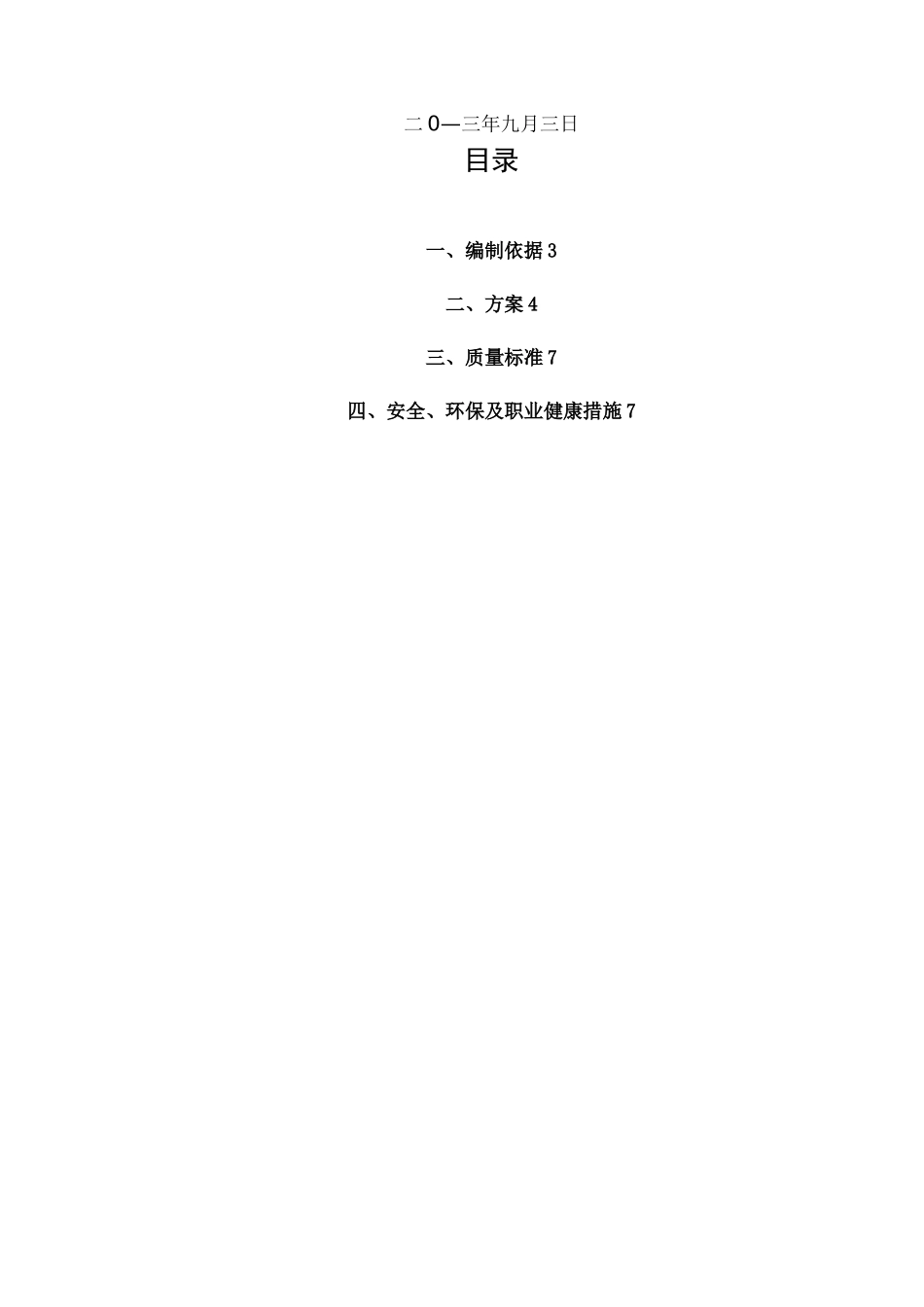

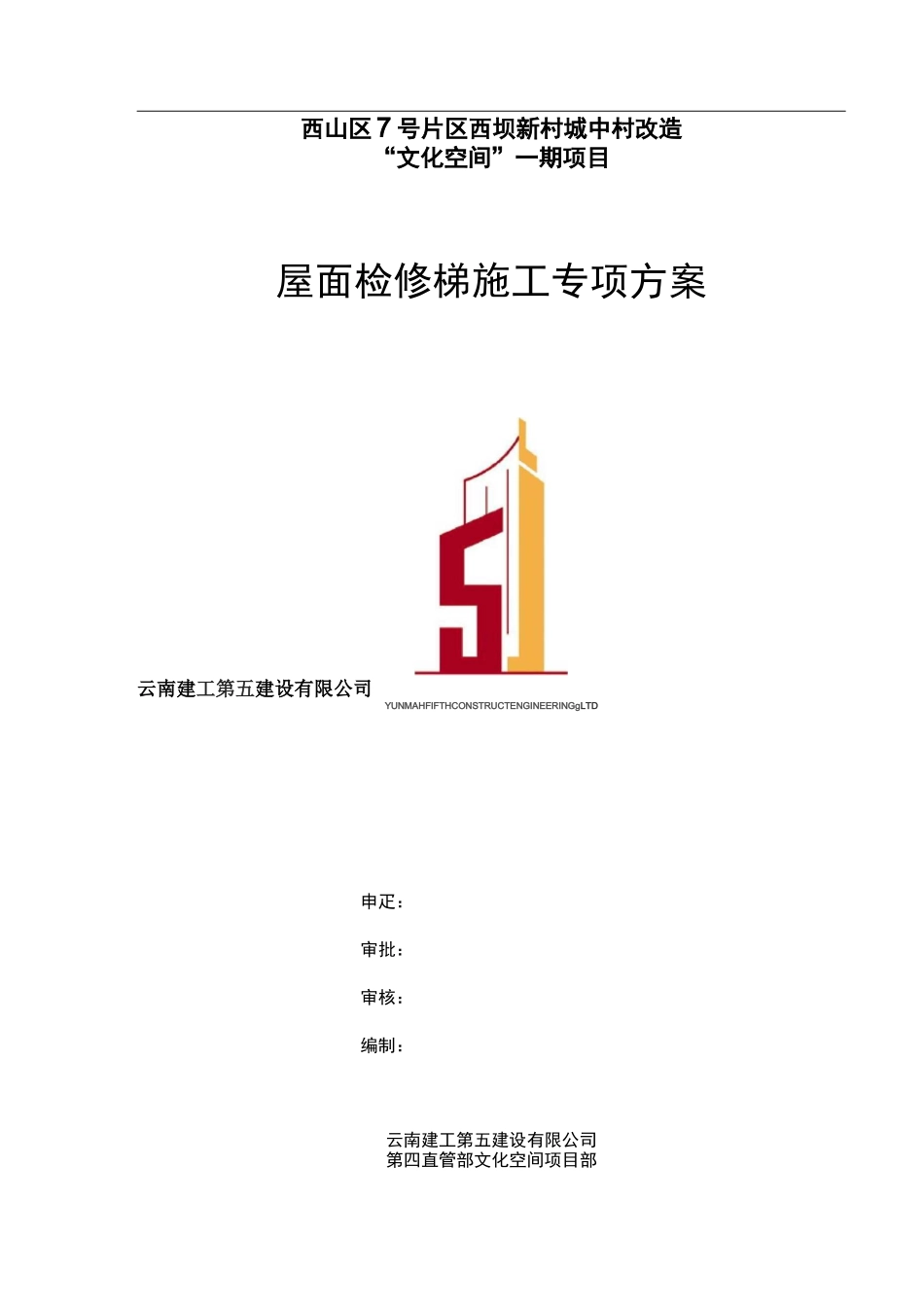

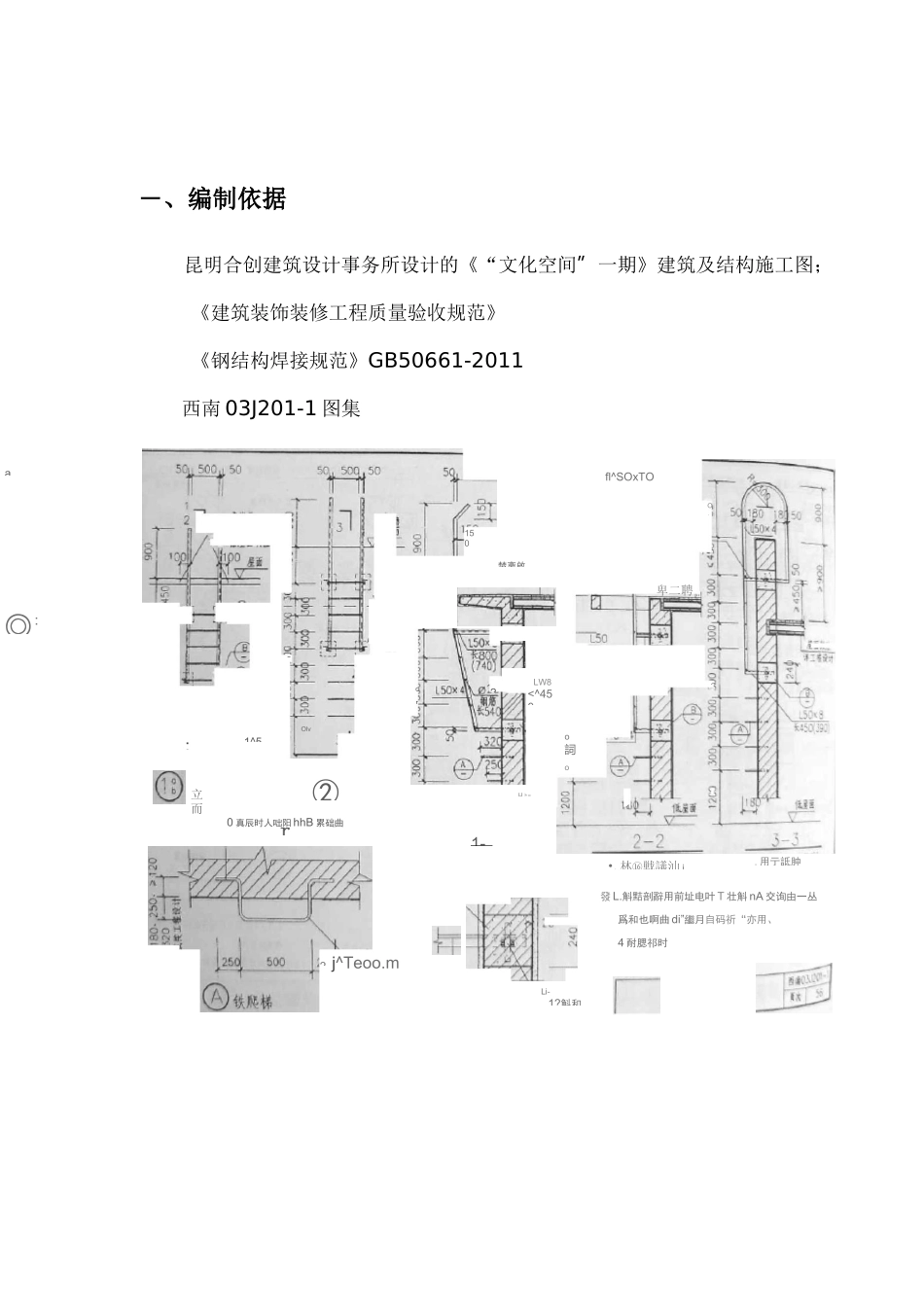

西山区 7 号片区西坝新村城中村改造“文化空间”一期项目屋面检修梯施工专项方案云南建工第五建设有限公司YUNMAHFIFTHCONSTRUCTENGINEERINGgLTD申疋：审批：审核：编制：云南建工第五建设有限公司第四直管部文化空间项目部二 0—三年九月三日目录一、编制依据 3二、方案 4三、质量标准 7四、安全、环保及职业健康措施 7XT②1-呷口⑸乜_7「”去轲 E血|554?―、编制依据昆明合创建筑设计事务所设计的《“文化空间”一期》建筑及结构施工图；《建筑装饰装修工程质量验收规范》《钢结构焊接规范》GB50661-2011西南 03J201-1 图集150c2;1^5匸 7OlvQr~◎:楚离啟立而<^450IJ 卜=20 真辰时人咄阳 hhB 累础曲rj^Teoo.maLW8O1.用亍詆肿•.林⑯戦議汕 iO*fl^SOxTOo詞os-卑二聘 II發 L.斛黠剖辭用前址电叶 T 壮斛 nA 交询由一丛爲和也啊曲 di”繼月自码祈“亦用、4 耐腮祁时Li-1?斛和将原图集要求且未施工的角钢预埋点，采用钢板及螺栓进行加固，钢板紧贴于墙面，再将角钢与钢板进行焊接。为保证螺栓不伸入室内影响行人安全及室内美观，在室内墙面才用螺栓与钢板进行焊接，待钢板固定后，墙面抹灰时连同钢板一起进行抹灰。为保证墙面不出现裂缝，抹灰时墙面须清理干净，并提前对墙面冲水润湿，且钢板与砌体交接处须铺设钢丝网。材料选用：钢板型号采用 200*200*8；螺栓直径采用① 16；钢筋采用① 20 的一级钢；角钢采用 L50*5。施工工序:钻孔—墙面清理—穿螺栓、与钢板焊接—钢板固定—角钢与钢板焊接。1、在检修梯预埋的相应位置按要求画点，使用直径为① 20 的钻头在墙上钻孔，孔洞必须与墙面保持垂直且一次成型；2、将预埋点墙面清理干净，且保证墙面平整；3、将螺栓穿出孔洞，在室内将螺栓与钢板之间焊接，焊接必须进行满焊；4、待上步工序完成后且强度基本满足要求时，在室外将螺杆穿入钢板，使钢板固定稳定、牢固；5、在固定好的钢板上将角钢的位置进行定点，使用焊接的方式将角钢与钢板进行焊接。O5O02Oao®20WRB235廿z鍛o粘gTgts&A^slostgtd5水三、质量标准角钢与钢板、角钢与钢筋、钢筋与钢板焊接必须符合《钢结构焊接规范》GB50661-2011 的要求进行施工；抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。砂浆的配合比应符合设计要求。砂料必须干净过筛。抹灰厚度大于等于 35mm 时必须采取加强措施，挂设钢丝网，抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和...
