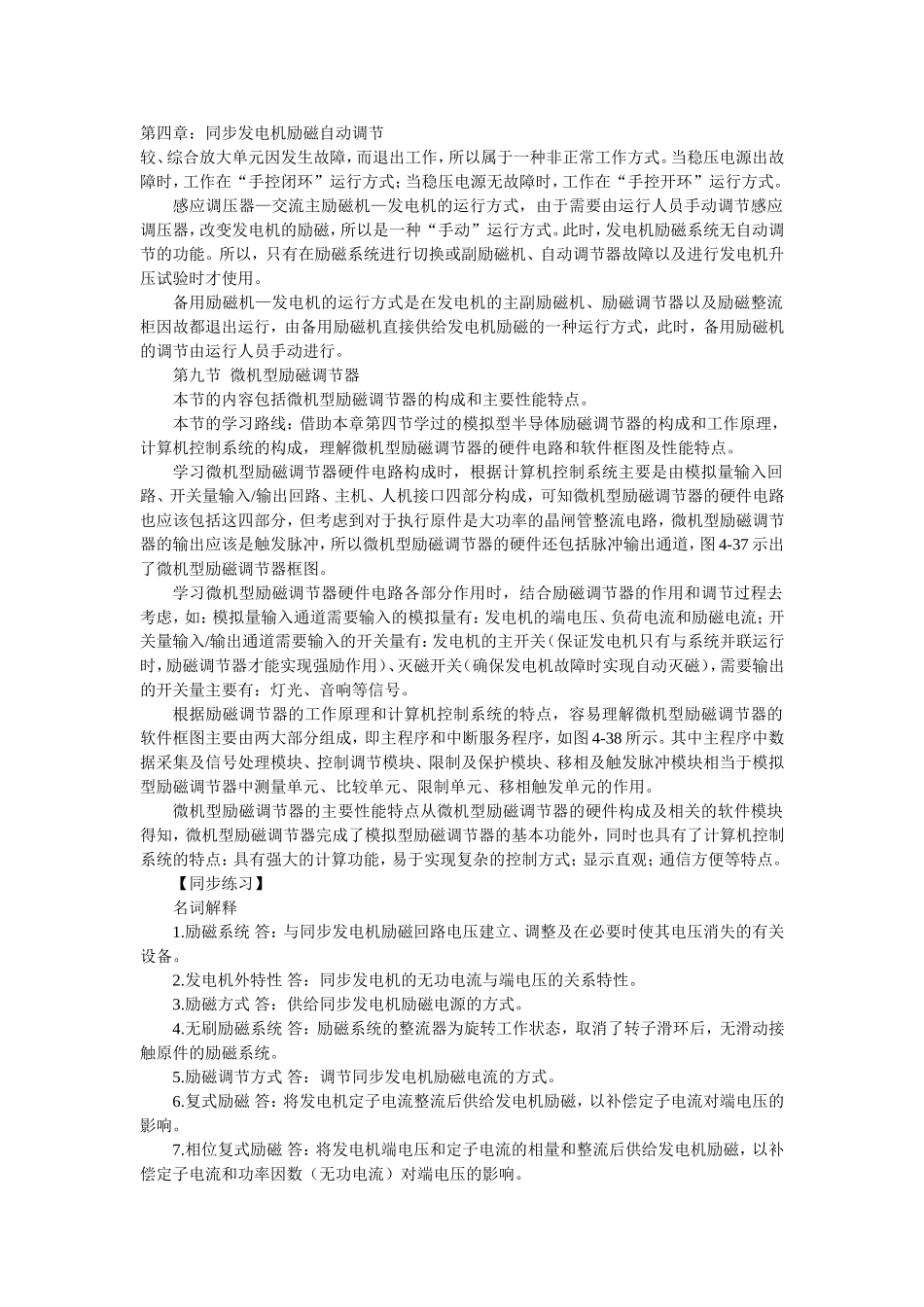

第四章：同步发电机励磁自动调节较、综合放大单元因发生故障，而退出工作，所以属于一种非正常工作方式。当稳压电源出故障时，工作在“手控闭环”运行方式；当稳压电源无故障时，工作在“手控开环”运行方式。感应调压器—交流主励磁机—发电机的运行方式，由于需要由运行人员手动调节感应调压器，改变发电机的励磁，所以是一种“手动”运行方式。此时，发电机励磁系统无自动调节的功能。所以，只有在励磁系统进行切换或副励磁机、自动调节器故障以及进行发电机升压试验时才使用。备用励磁机—发电机的运行方式是在发电机的主副励磁机、励磁调节器以及励磁整流柜因故都退出运行，由备用励磁机直接供给发电机励磁的一种运行方式，此时，备用励磁机的调节由运行人员手动进行。第九节微机型励磁调节器本节的内容包括微机型励磁调节器的构成和主要性能特点。本节的学习路线：借助本章第四节学过的模拟型半导体励磁调节器的构成和工作原理，计算机控制系统的构成，理解微机型励磁调节器的硬件电路和软件框图及性能特点。学习微机型励磁调节器硬件电路构成时，根据计算机控制系统主要是由模拟量输入回路、开关量输入/输出回路、主机、人机接口四部分构成，可知微机型励磁调节器的硬件电路也应该包括这四部分，但考虑到对于执行原件是大功率的晶闸管整流电路，微机型励磁调节器的输出应该是触发脉冲，所以微机型励磁调节器的硬件还包括脉冲输出通道，图4-37示出了微机型励磁调节器框图。学习微机型励磁调节器硬件电路各部分作用时，结合励磁调节器的作用和调节过程去考虑，如：模拟量输入通道需要输入的模拟量有：发电机的端电压、负荷电流和励磁电流；开关量输入/输出通道需要输入的开关量有：发电机的主开关（保证发电机只有与系统并联运行时，励磁调节器才能实现强励作用）、灭磁开关（确保发电机故障时实现自动灭磁），需要输出的开关量主要有：灯光、音响等信号。根据励磁调节器的工作原理和计算机控制系统的特点，容易理解微机型励磁调节器的软件框图主要由两大部分组成，即主程序和中断服务程序，如图4-38所示。其中主程序中数据采集及信号处理模块、控制调节模块、限制及保护模块、移相及触发脉冲模块相当于模拟型励磁调节器中测量单元、比较单元、限制单元、移相触发单元的作用。微机型励磁调节器的主要性能特点从微机型励磁调节器的硬件构成及相关的软件模块得知，微机型励磁调节器完成了模拟型励磁调节器的基本功能外，同时也具有了计算机控制系统的特点：具有强大的计算功能，易于实现复杂的控制方式；显示直观；通信方便等特点。【同步练习】名词解释1.励磁系统答：与同步发电机励磁回路电压建立、调整及在必要时使其电压消失的有关设备。2.发电机外特性答：同步发电机的无功电流与端电压的关系特性。3.励磁方式答：供给同步发电机励磁电源的方式。4.无刷励磁系统答：励磁系统的整流器为旋转工作状态，取消了转子滑环后，无滑动接触原件的励磁系统。5.励磁调节方式答：调节同步发电机励磁电流的方式。6.复式励磁答：将发电机定子电流整流后供给发电机励磁，以补偿定子电流对端电压的影响。7.相位复式励磁答：将发电机端电压和定子电流的相量和整流后供给发电机励磁，以补偿定子电流和功率因数（无功电流）对端电压的影响。8.自复励励磁方式答：励磁电源由发电机机端经过励磁变压器TE和励磁变流器UE供给的励磁方式。9.自并励励磁方式答：励磁电源直取于发电机端电压的励磁方式。10.励磁调节器的静态工作特性答：励磁调节器输出的励磁电流与发电机端电压之间的相对变比。11.发电机的调整特性答：发电机在不同电压值时，发电机励磁电流Ie与无功负荷Ig.q的关系特性。12.调差系数答：表示无功负荷从零变至额定值时，发电机端电压的相对变比。13.正调差特性答：Kadj>0，发电机外特性下倾，当无功电流增大时，发电机的端电压随之降低的外特性。14.负调差特性答：Kadj<0，发电机外特性上倾，当无功电流增大时，发电机的端电压随之升高的外特性。15.无差特性答：Kadj=0，发电机外特性呈水平，当无功电流增大时，发电机的端电压不随之变化的外特性。16.强励答：电力系统短路故障母线电...
