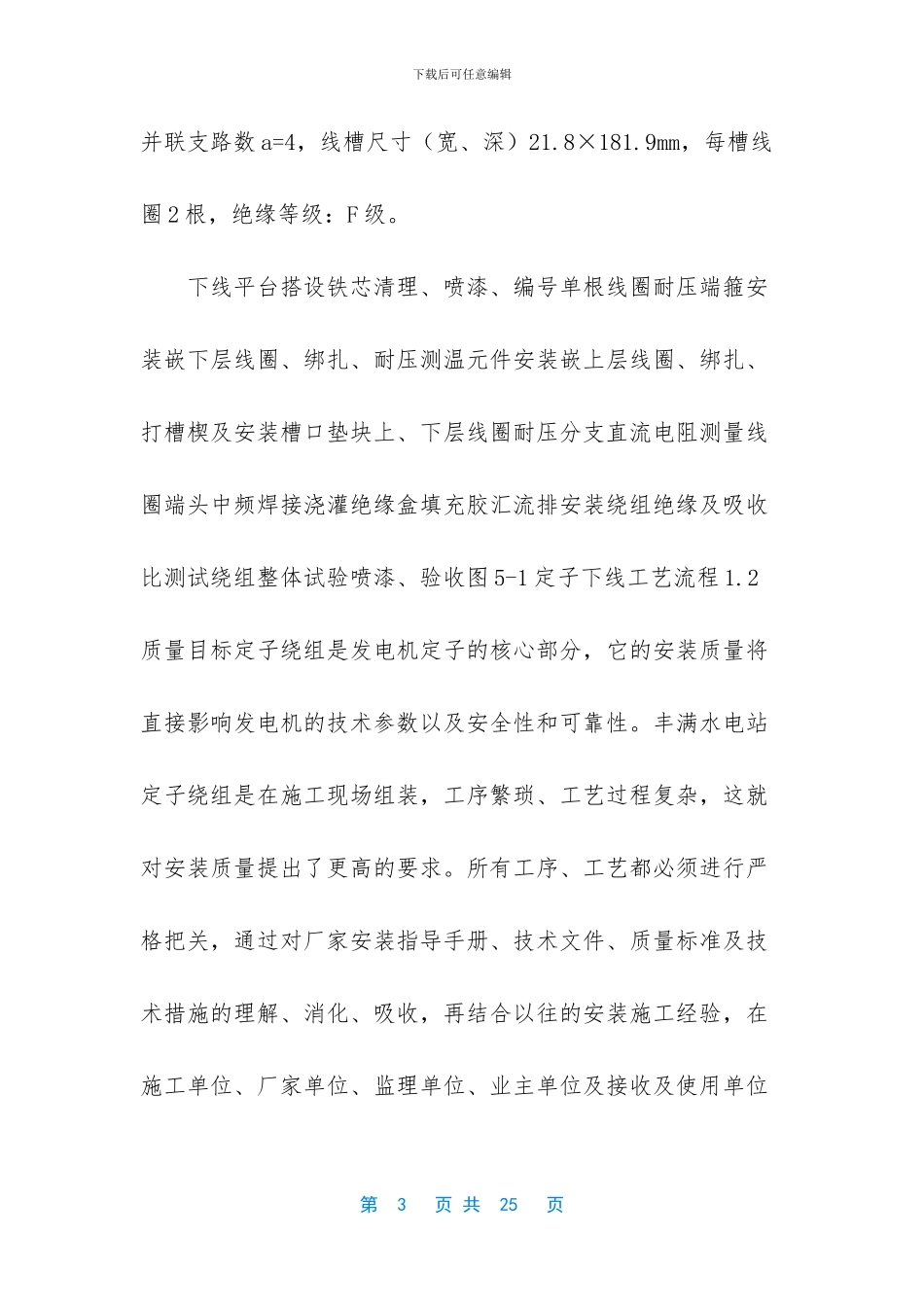

下载后可任意编辑水轮发电机定子主要由什么组成 浅谈丰满水电站水轮发电机定子下线质量管控中国水利水电第六工程局有限公司机电安装分局***摘要：详细介绍了丰满水电站水轮发电机定子绕组的端箍、测温电阻、线棒及接头、绝缘盒、铜环引线以及线棒焊接等定子绕组安装过程中关键工序的工艺过程、处理方法及质量管控； 同时，就定子绕组安装前后的上、下层线棒耐压试验的标准及试验数据做了简要摘要。 关键词：发电机定子装配工艺流程质量管控。 1.工程概述丰满水电站治理（重建）工程共新增 6 台机组，单机容量 200MW，总装机容量 1200MW，由哈尔滨电机厂生产，型号为 SF200-64/14200。水轮发电机组定子线圈嵌装是在定子铁芯现场装压完毕后，定子铁心磁化试验合格后进行。定子绕第 1 页 共 25 页下载后可任意编辑组为三相四支路星形连接，绕组为双层条形波绕组，线圈绝缘为粉云母带主绝缘加防晕层 F 级绝缘。槽内部分采纳良好的半导体槽衬作电晕保护层。线圈接头采纳银铜钎焊工艺。三相四支路引出全部采纳汇流排集中引出，绕组端部端箍布置为上下端各一个。绕组端部绝缘全部采纳绝缘盒浇灌环氧树脂填充工艺。 定子下线安装主要包括：端箍环装配、线圈嵌放、并头块焊接、汇流铜环安装、绝缘盒灌注、定子耐压试验、挡风板安装等。 1.1 丰满水电站治理（重建）工程发电机定子基本参数介绍额定容量 228.57MVA，额定功率 200MW，额定功率因数0.875(滞后）额定电压 15.75KV，额定电流 8379A，额定频率50HZ，定子铁芯外径 14200m，定子铁芯内径 13370mm，定子铁芯长 1800mm，定子铁芯槽数 720 槽。定子绕组相数 3 相，每相第 2 页 共 25 页下载后可任意编辑并联支路数 a=4，线槽尺寸（宽、深）21.8×181.9mm，每槽线圈 2 根，绝缘等级：F 级。 下线平台搭设铁芯清理、喷漆、编号单根线圈耐压端箍安装嵌下层线圈、绑扎、耐压测温元件安装嵌上层线圈、绑扎、打槽楔及安装槽口垫块上、下层线圈耐压分支直流电阻测量线圈端头中频焊接浇灌绝缘盒填充胶汇流排安装绕组绝缘及吸收比测试绕组整体试验喷漆、验收图 5-1 定子下线工艺流程 1.2质量目标定子绕组是发电机定子的核心部分，它的安装质量将直接影响发电机的技术参数以及安全性和可靠性。丰满水电站定子绕组是在施工现场组装，工序繁琐、工艺过程复杂，这就对安装质量提出了更高的要求。所有工序、工艺都必须进行严格把关，通过对厂家安装指导手册、技术文件、质...
