闪光灯电路的制作与调试

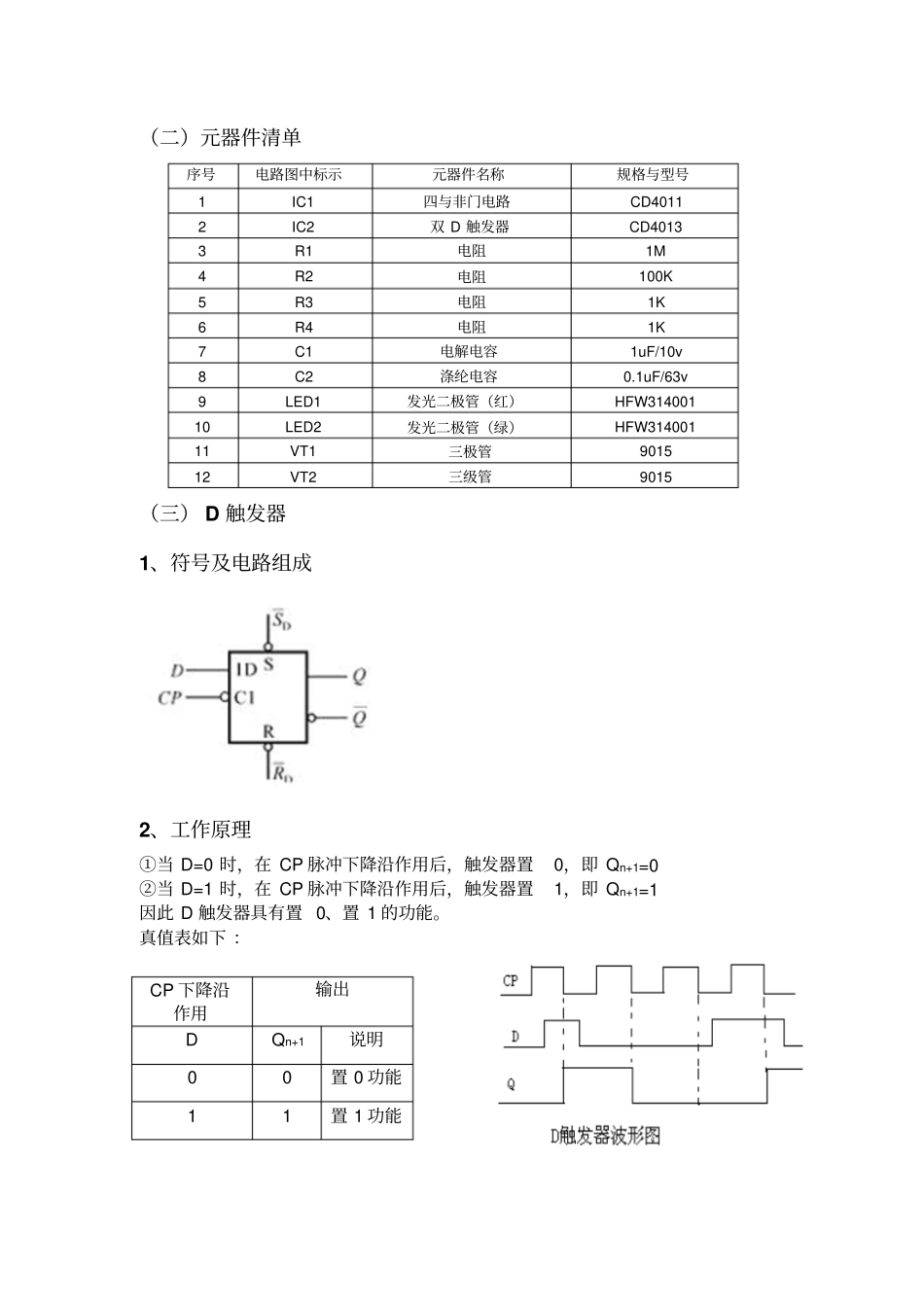

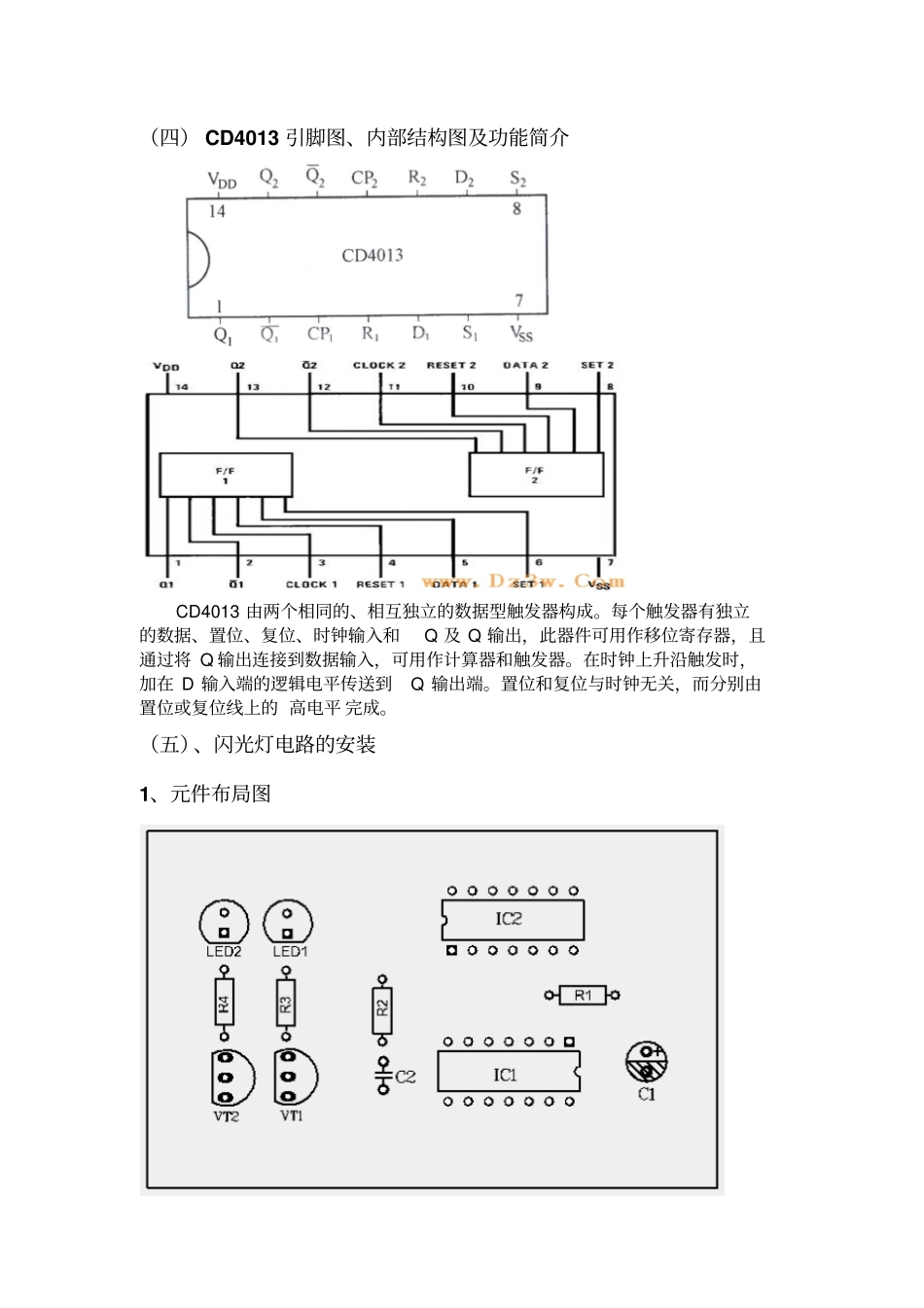

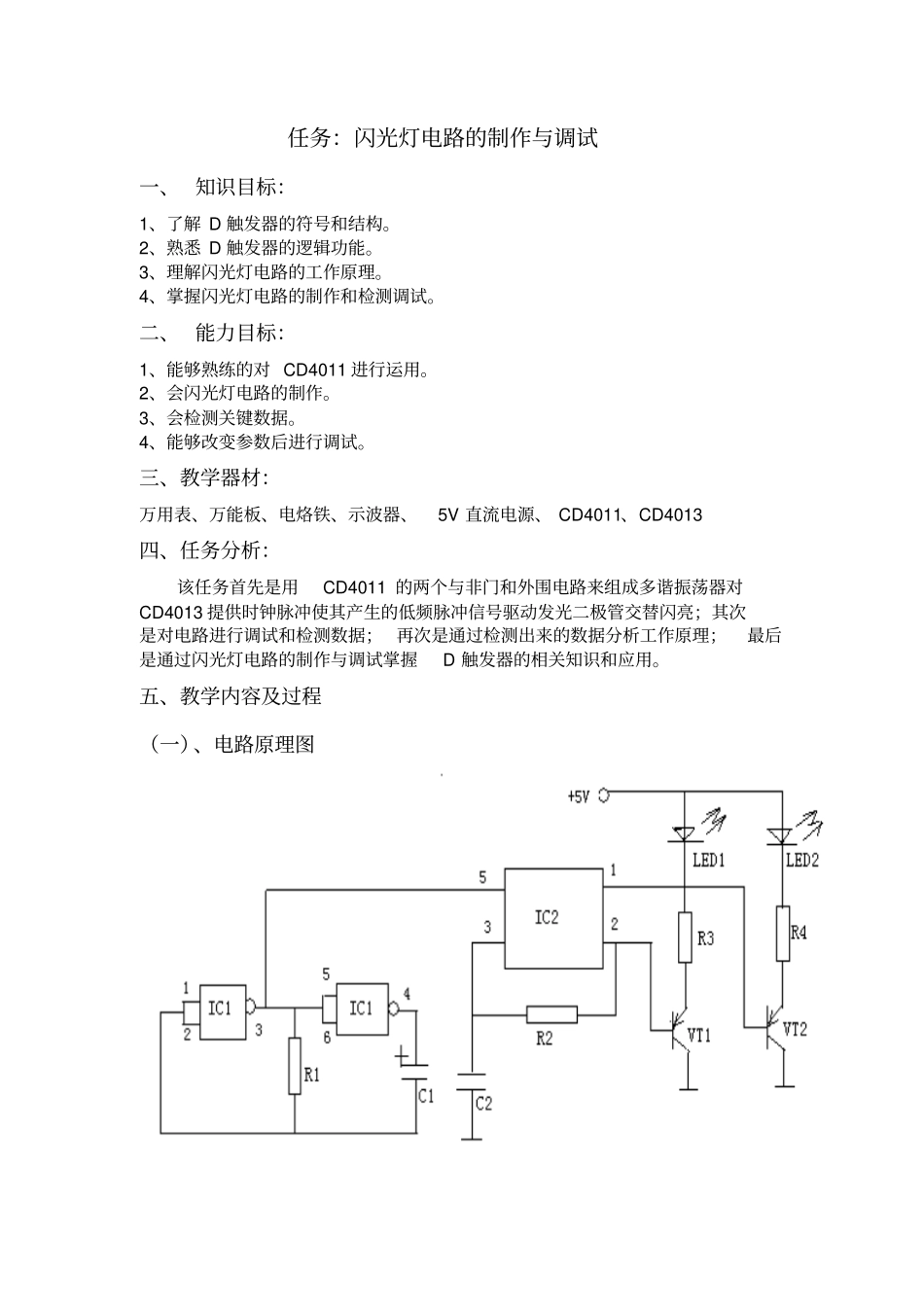

任务：闪光灯电路的制作与调试一、 知识目标：1、了解 D 触发器的符号和结构。2、熟悉 D 触发器的逻辑功能。3、理解闪光灯电路的工作原理。4、掌握闪光灯电路的制作和检测调试。二、 能力目标：1、能够熟练的对 CD4011 进行运用。2、会闪光灯电路的制作。3、会检测关键数据。4、能够改变参数后进行调试。三、教学器材：万用表、万能板、电烙铁、示波器、5V 直流电源、 CD4011、CD4013 四、任务分析：该任务首先是用CD4011 的两个与非门和外围电路来组成多谐振荡器对CD4013 提供时钟脉冲使其产生的低频脉冲信号驱动发光二极管交替闪亮；其次是对电路进行调试和检测数据； 再次是通过检测出来的数据分析工作原理；最后是通过闪光灯电路的制作与调试掌握D 触发器的相关知识和应用。五、教学内容及过程（一）、电路原理图（二）元器件清单序号电路图中标示元器件名称规格与型号1 IC1 四与非门电路CD4011 2 IC2 双 D 触发器CD4013 3 R1 电阻1M 4 R2 电阻100K 5 R3 电阻1K 6 R4 电阻1K 7 C1 电解电容1uF/10v 8 C2 涤纶电容0.1uF/63v 9 LED1 发光二极管（红）HFW314001 10 LED2 发光二极管（绿）HFW314001 11 VT1 三极管9015 12 VT2 三级管9015 （三） D 触发器1、符号及电路组成2、工作原理①当 D=0 时，在 CP 脉冲下降沿作用后，触发器置0，即 Qn+1=0 ②当 D=1 时，在 CP 脉冲下降沿作用后，触发器置1，即 Qn+1=1 因此 D 触发器具有置 0、置 1 的功能。真值表如下 ：CP 下降沿作用输出D Qn+1说明0 0 置 0 功能1 1 置 1 功能（四） CD4013 引脚图、内部结构图及功能简介CD4013 由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q 及 Q 输出，此器件可用作移位寄存器，且通过将 Q 输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在 D 输入端的逻辑电平传送到Q 输出端。置位和复位与时钟无关，而分别由置位或复位线上的 高电平 完成。（五）、闪光灯电路的安装1、元件布局图2、印刷电路图1、按照装配图安装元器件，注意集成电路的引脚排列。2、焊接时要小心，在焊接好后要用万用表的电阻挡测量引脚与邻近周围有无短路现象，同时各集成电路的引脚也不应该有短路。3、有交叉的地方，可以用元器件进行跨过，要注意防止短路。（六）、电路的调试与检测1、接上 5V 电源后，用频率计测量IC1③...
