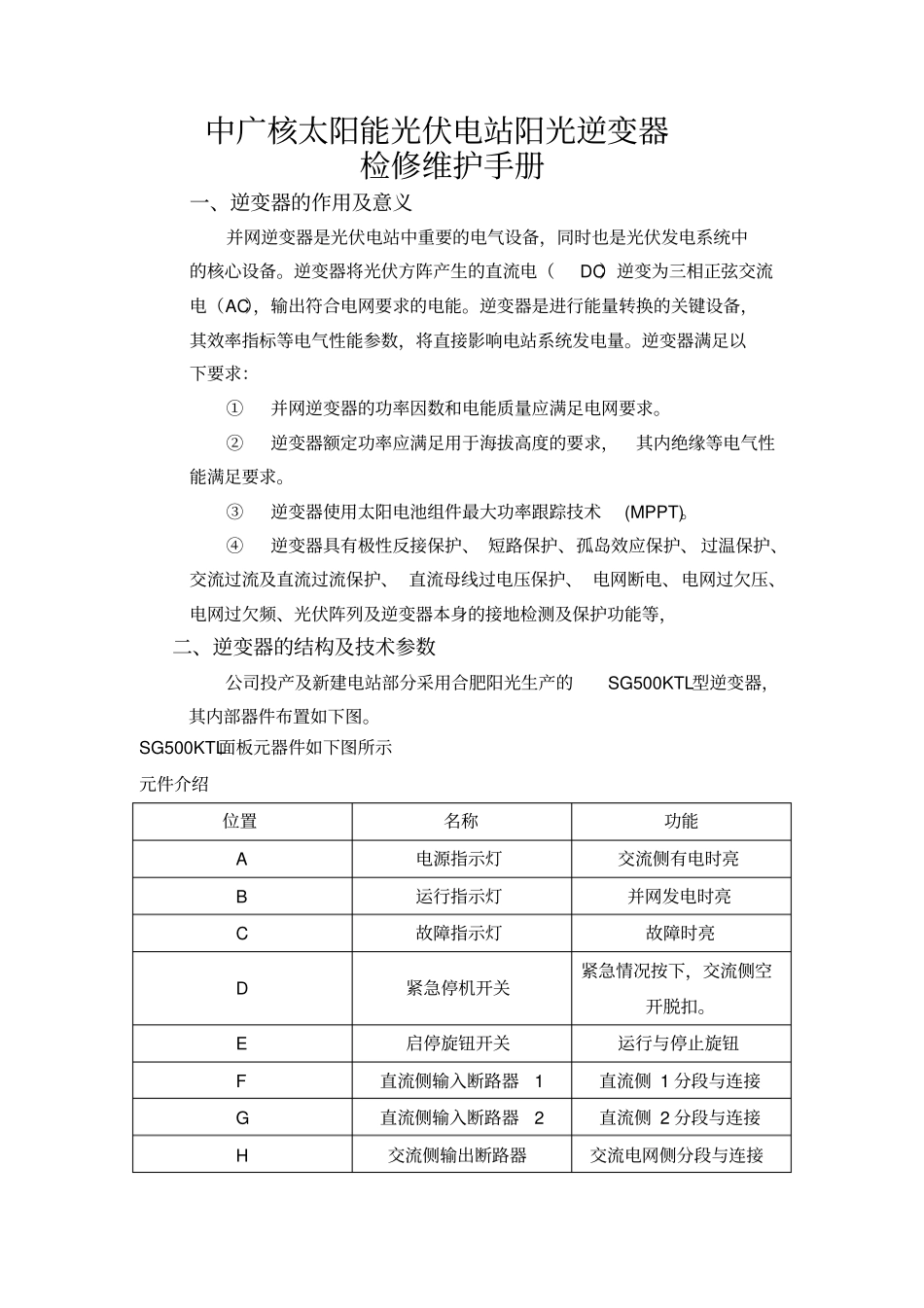

阳光逆变器检修手册_第1页
1/14

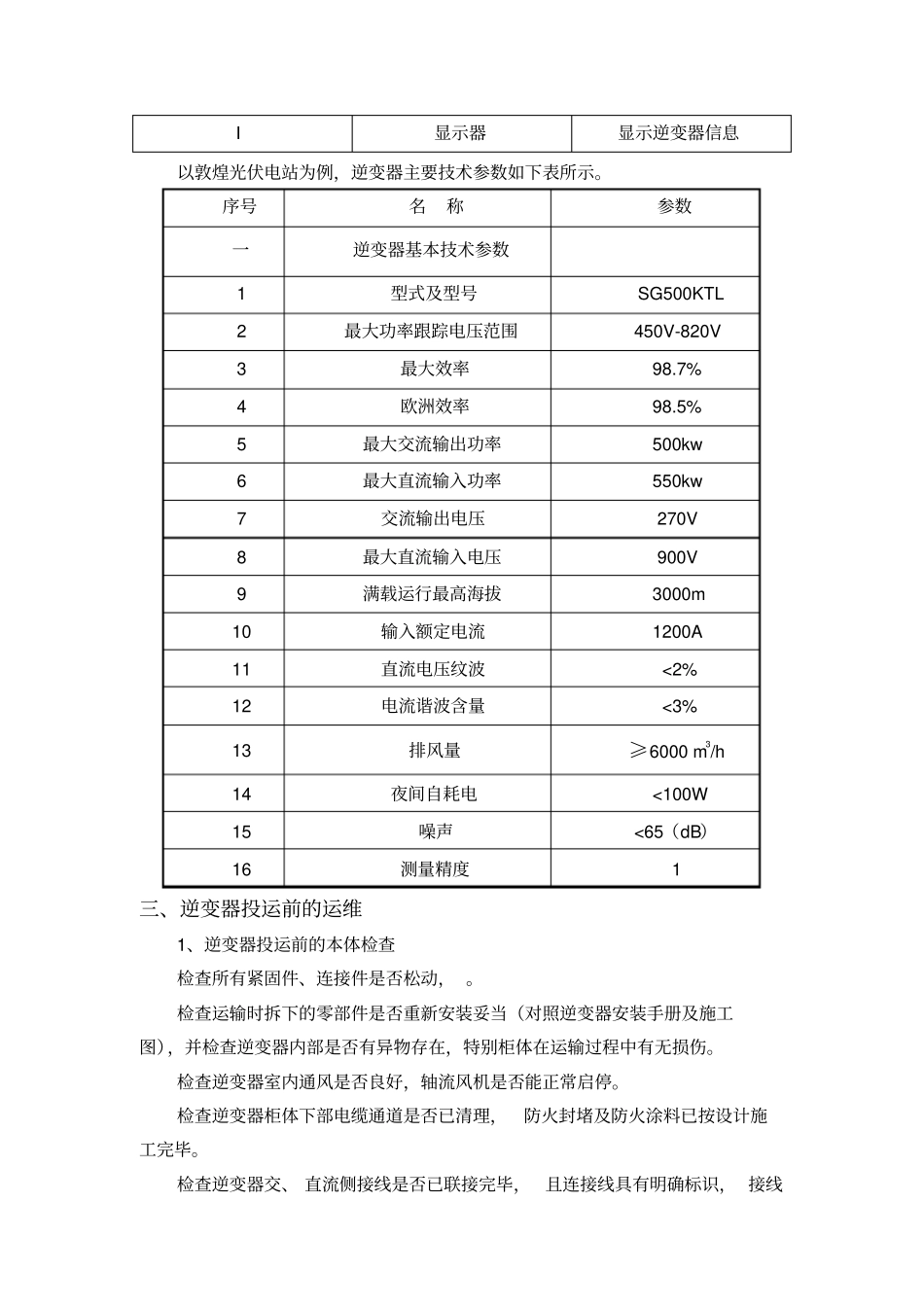

阳光逆变器检修手册_第2页
2/14

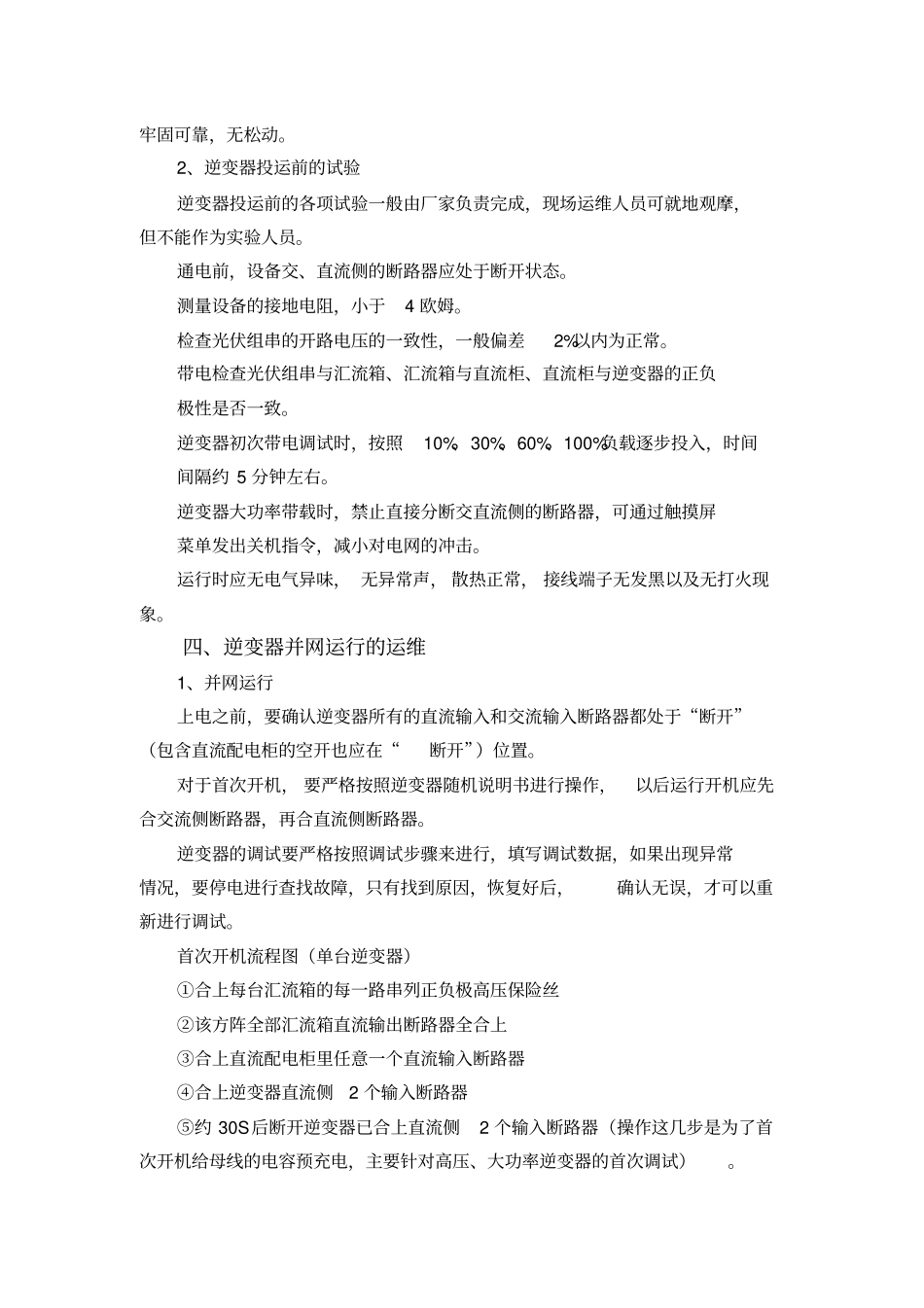

阳光逆变器检修手册_第3页
3/14
中广核太阳能光伏电站阳光逆变器检修维护手册一、逆变器的作用及意义并网逆变器是光伏电站中重要的电气设备,同时也是光伏发电系统中的核心设备。逆变器将光伏方阵产生的直流电(DC)逆变为三相正弦交流电(AC),输出符合电网要求的电能。逆变器是进行能量转换的关键设备,其效率指标等电气性能参数,将直接影响电站系统发电量。逆变器满足以下要求:①并网逆变器的功率因数和电能质量应满足电网要求。②逆变器额定功率应满足用于海拔高度的要求,其内绝缘等电气性能满足要求。③逆变器使用太阳电池组件最大功率跟踪技术(MPPT)。④逆变器具有极性反接保护、 短路保护、孤岛效应保护、 过温保护、交流过流及直流过流保护、 直流母线过电压保护、 电网断电、电网过欠压、电网过欠频、光伏阵列及逆变器本身的接地检测及保护功能等,二、逆变器的结构及技术参数公司投产及新建电站部分采用合肥阳光生产的SG500KTL型逆变器,其内部器件布置如下图。SG500KTL面板元器件如下图所示元件介绍位置名称功能A 电源指示灯交流侧有电时亮B 运行指示灯并网发电时亮C 故障指示灯故障时亮D 紧急停机开关紧急情况按下,交流侧空开脱扣。E 启停旋钮开关运行与停止旋钮F 直流侧输入断路器1 直流侧 1 分段与连接G 直流侧输入断路器2 直流侧 2 分段与连接H 交流侧输出断路器交流电网侧分段与连接I 显示器显示逆变器信息以敦煌光伏电站为例,逆变器主要技术参数如下表所示。序号名称参数一逆变器基本技术参数1 型式及型号SG500KTL 2 最大功率跟踪电压范围450V-820V 3 最大效率98.7% 4 欧洲效率98.5% 5 最大交流输出功率500kw 6 最大直流输入功率550kw 7 交流输出电压270V 8 最大直流输入电压900V 9 满载运行最高海拔3000m 10 输入额定电流1200A 11 直流电压纹波<2% 12 电流谐波含量<3% 13 排风量≥6000 m3/h 14 夜间自耗电<100W 15 噪声<65(dB)16 测量精度1 三、逆变器投运前的运维1、逆变器投运前的本体检查检查所有紧固件、连接件是否松动, 。检查运输时拆下的零部件是否重新安装妥当(对照逆变器安装手册及施工图),并检查逆变器内部是否有异物存在,特别柜体在运输过程中有无损伤。检查逆变器室内通风是否良好,轴流风机是否能正常启停。检查逆变器柜体下部电缆通道是否已清理,防火封堵及防火涂料已按设计施工完毕。检查逆变器交、 直流侧接线是否已联接完毕,且连接线具有明确标识, 接线牢固可靠,无松...
