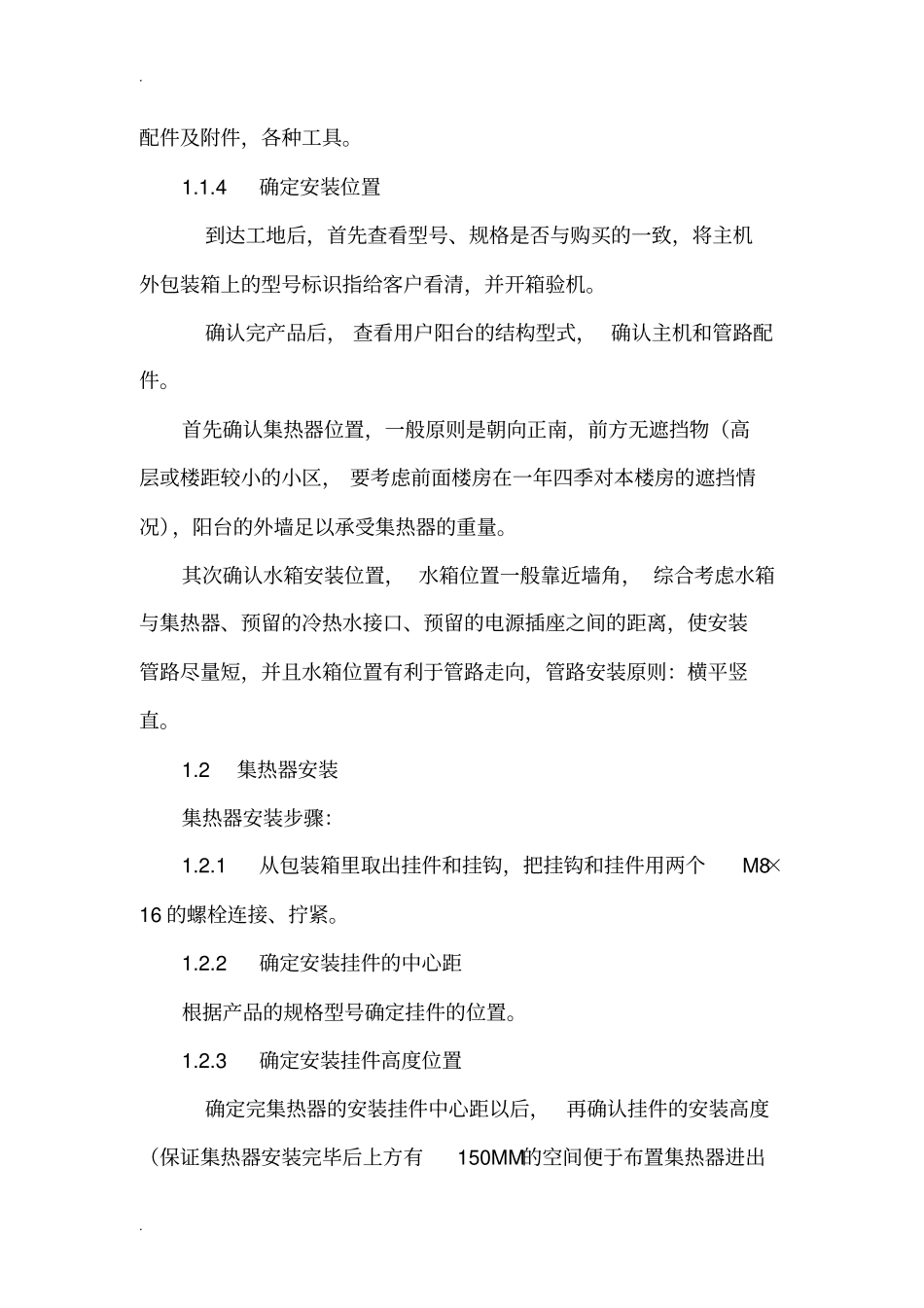

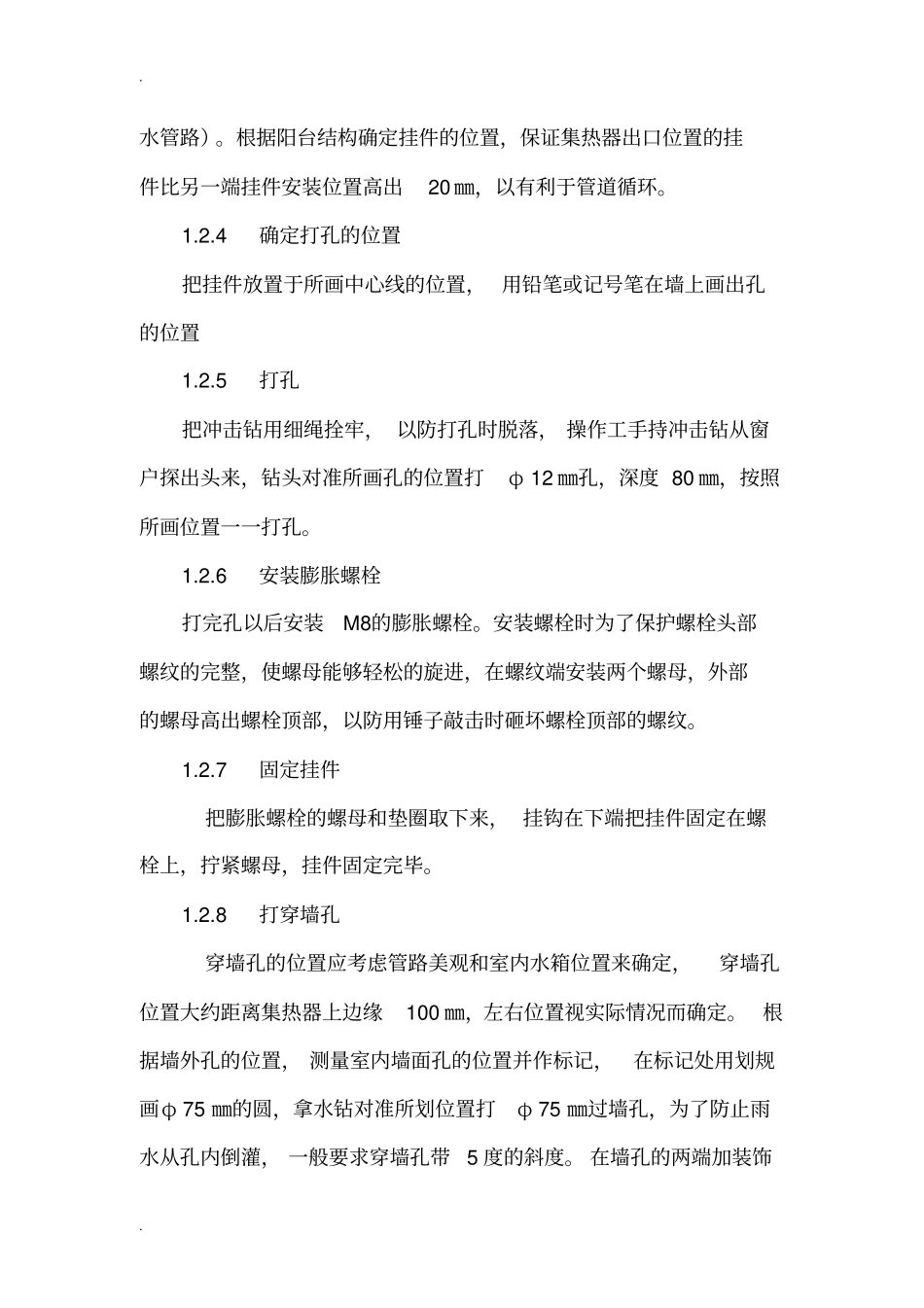

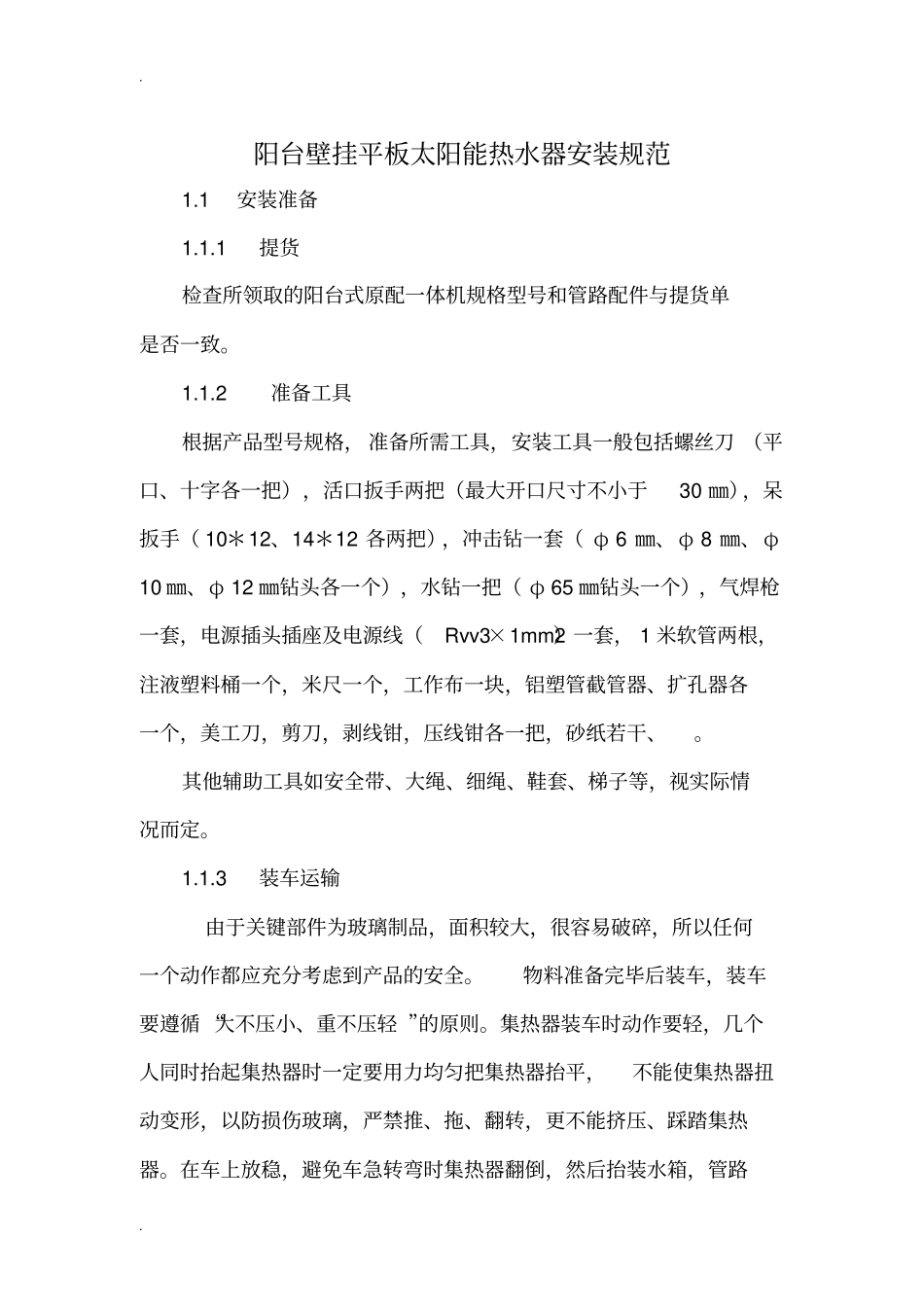

. . 阳台壁挂平板太阳能热水器安装规范1.1 安装准备1.1.1 提货检查所领取的阳台式原配一体机规格型号和管路配件与提货单是否一致。1.1.2 准备工具根据产品型号规格, 准备所需工具,安装工具一般包括螺丝刀 (平口、十字各一把),活口扳手两把(最大开口尺寸不小于30 ㎜),呆扳手( 10*12、14*12 各两把),冲击钻一套( φ 6 ㎜、φ 8 ㎜、φ10 ㎜、φ 12 ㎜钻头各一个),水钻一把( φ 65 ㎜钻头一个),气焊枪一套,电源插头插座及电源线(Rvv3×1mm2)一套, 1 米软管两根,注液塑料桶一个,米尺一个,工作布一块,铝塑管截管器、扩孔器各一个,美工刀,剪刀,剥线钳,压线钳各一把,砂纸若干、。其他辅助工具如安全带、大绳、细绳、鞋套、梯子等,视实际情况而定。1.1.3 装车运输由于关键部件为玻璃制品,面积较大,很容易破碎,所以任何一个动作都应充分考虑到产品的安全。物料准备完毕后装车,装车要遵循 “大不压小、重不压轻 ”的原则。集热器装车时动作要轻,几个人同时抬起集热器时一定要用力均匀把集热器抬平,不能使集热器扭动变形,以防损伤玻璃,严禁推、拖、翻转,更不能挤压、踩踏集热器。在车上放稳,避免车急转弯时集热器翻倒,然后抬装水箱,管路. . 配件及附件,各种工具。1.1.4 确定安装位置到达工地后,首先查看型号、规格是否与购买的一致,将主机外包装箱上的型号标识指给客户看清,并开箱验机。确认完产品后, 查看用户阳台的结构型式, 确认主机和管路配件。首先确认集热器位置,一般原则是朝向正南,前方无遮挡物(高层或楼距较小的小区, 要考虑前面楼房在一年四季对本楼房的遮挡情况),阳台的外墙足以承受集热器的重量。其次确认水箱安装位置, 水箱位置一般靠近墙角, 综合考虑水箱与集热器、预留的冷热水接口、预留的电源插座之间的距离,使安装管路尽量短,并且水箱位置有利于管路走向,管路安装原则:横平竖直。1.2 集热器安装集热器安装步骤:1.2.1 从包装箱里取出挂件和挂钩,把挂钩和挂件用两个M8×16 的螺栓连接、拧紧。1.2.2 确定安装挂件的中心距根据产品的规格型号确定挂件的位置。1.2.3 确定安装挂件高度位置确定完集热器的安装挂件中心距以后,再确认挂件的安装高度(保证集热器安装完毕后上方有150MM的空间便于布置集热器进出. . 水管路)。根据阳台结构确定挂件的位置,保证集热器出口位置的挂件比另一端挂件安装位置高出20 ㎜,以有利于管道循环。...
