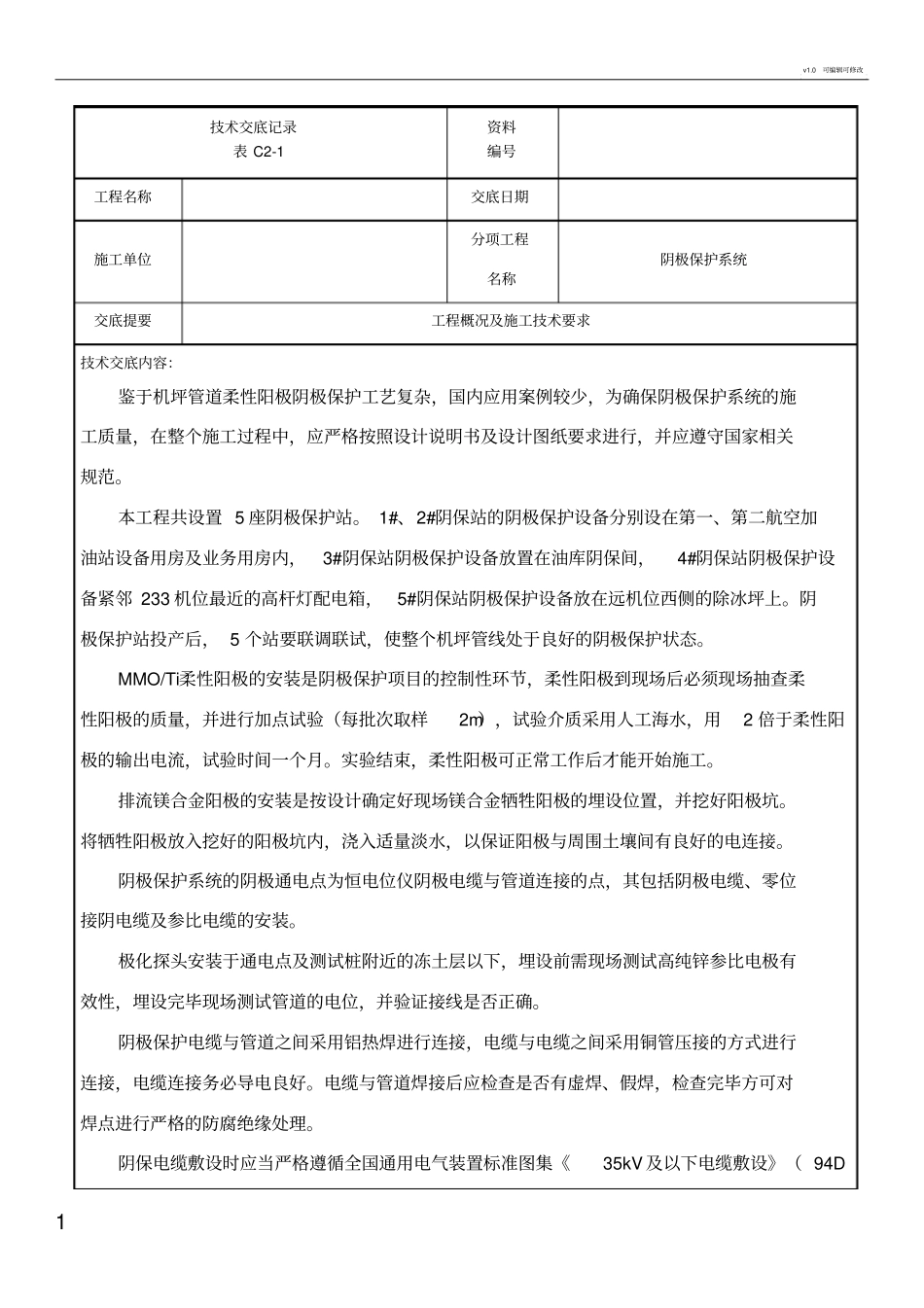

v1.0 可编辑可修改1 技术交底记录表 C2-1资料编号工程名称交底日期施工单位分项工程名称阴极保护系统交底提要工程概况及施工技术要求技术交底内容：鉴于机坪管道柔性阳极阴极保护工艺复杂，国内应用案例较少，为确保阴极保护系统的施工质量，在整个施工过程中，应严格按照设计说明书及设计图纸要求进行，并应遵守国家相关规范。本工程共设置 5 座阴极保护站。 1#、2#阴保站的阴极保护设备分别设在第一、第二航空加油站设备用房及业务用房内，3#阴保站阴极保护设备放置在油库阴保间，4#阴保站阴极保护设备紧邻 233 机位最近的高杆灯配电箱，5#阴保站阴极保护设备放在远机位西侧的除冰坪上。阴极保护站投产后， 5 个站要联调联试，使整个机坪管线处于良好的阴极保护状态。MMO/Ti柔性阳极的安装是阴极保护项目的控制性环节，柔性阳极到现场后必须现场抽查柔性阳极的质量，并进行加点试验（每批次取样2m），试验介质采用人工海水，用2 倍于柔性阳极的输出电流，试验时间一个月。实验结束，柔性阳极可正常工作后才能开始施工。排流镁合金阳极的安装是按设计确定好现场镁合金牺牲阳极的埋设位置，并挖好阳极坑。将牺牲阳极放入挖好的阳极坑内，浇入适量淡水，以保证阳极与周围土壤间有良好的电连接。阴极保护系统的阴极通电点为恒电位仪阴极电缆与管道连接的点，其包括阴极电缆、零位接阴电缆及参比电缆的安装。极化探头安装于通电点及测试桩附近的冻土层以下，埋设前需现场测试高纯锌参比电极有效性，埋设完毕现场测试管道的电位，并验证接线是否正确。阴极保护电缆与管道之间采用铝热焊进行连接，电缆与电缆之间采用铜管压接的方式进行连接，电缆连接务必导电良好。电缆与管道焊接后应检查是否有虚焊、假焊，检查完毕方可对焊点进行严格的防腐绝缘处理。阴保电缆敷设时应当严格遵循全国通用电气装置标准图集《35kV 及以下电缆敷设》（ 94D v1.0 可编辑可修改2 101-5）的要求，并确保埋设在冻土层以下。同时，地面、地下均应留足裕量，以防止土壤下沉时拉断电缆。审核人交底 人接受交底人本表由施工单位填写技术交底记录表 C2-1资料编号工程名称交底日期施工单位分项工程名称阴极保护系统交底提要施工技术要求v1.0 可编辑可修改3 技术交底内容：恒电位仪的安装包括：恒电位仪与阳极电缆、阴极电缆、零位接阴电缆、参比电缆的连接以及设备机壳接地。安装时应当严格按照产品说明书进行，必要时应当邀请生产厂商的技术人员到现场指导或...
