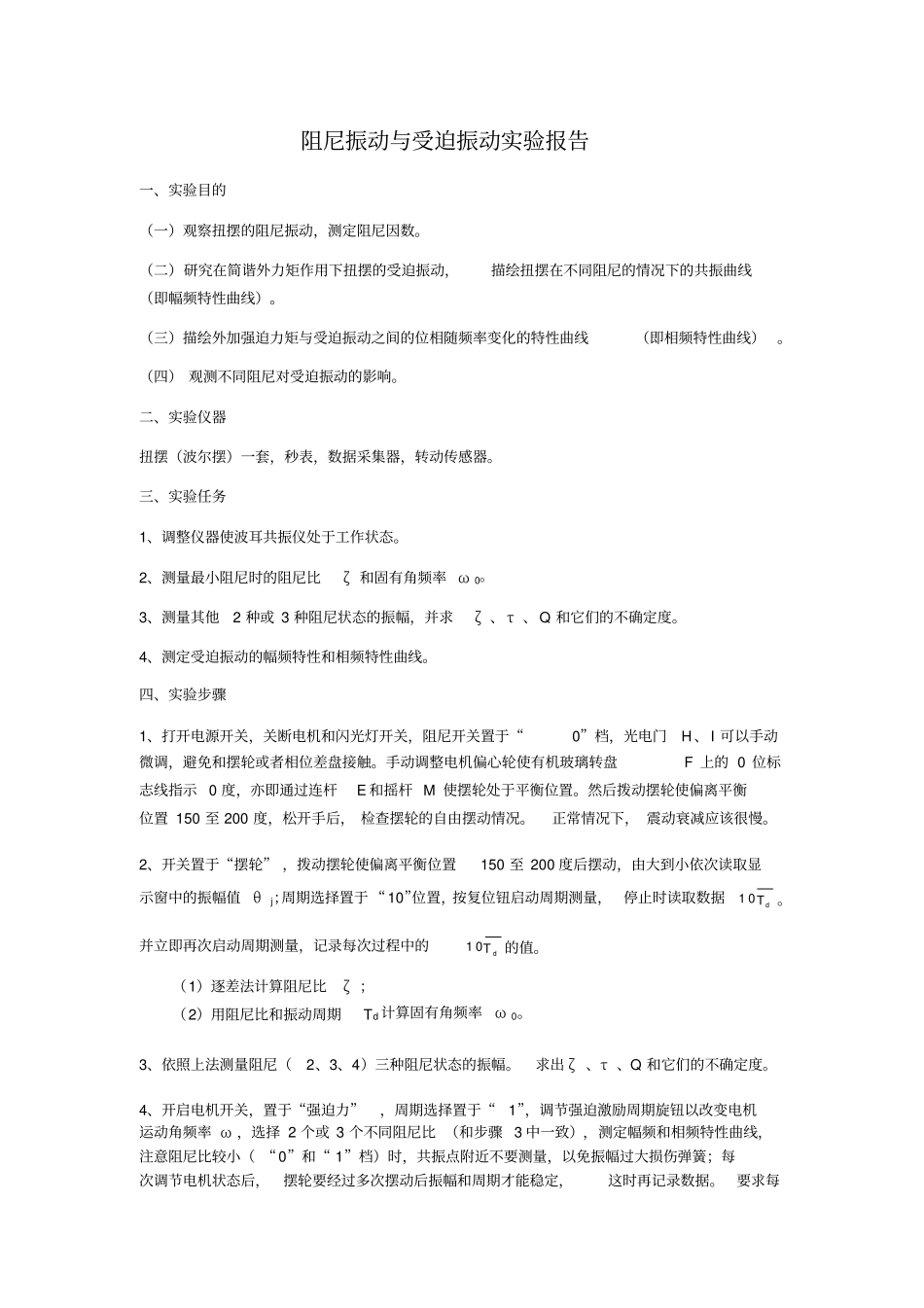

阻尼振动与受迫振动试验报告_第1页
1/7

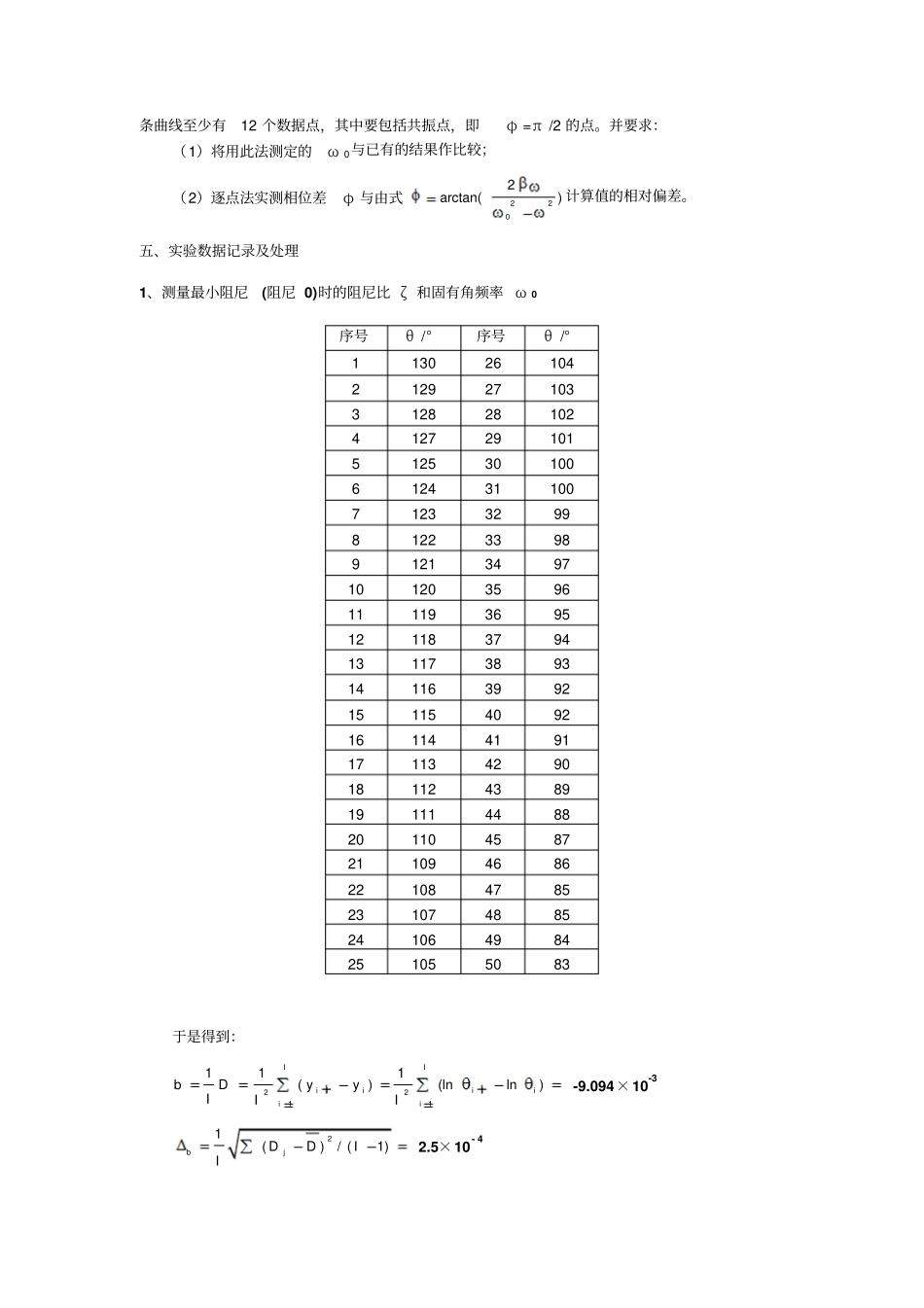

阻尼振动与受迫振动试验报告_第2页
2/7

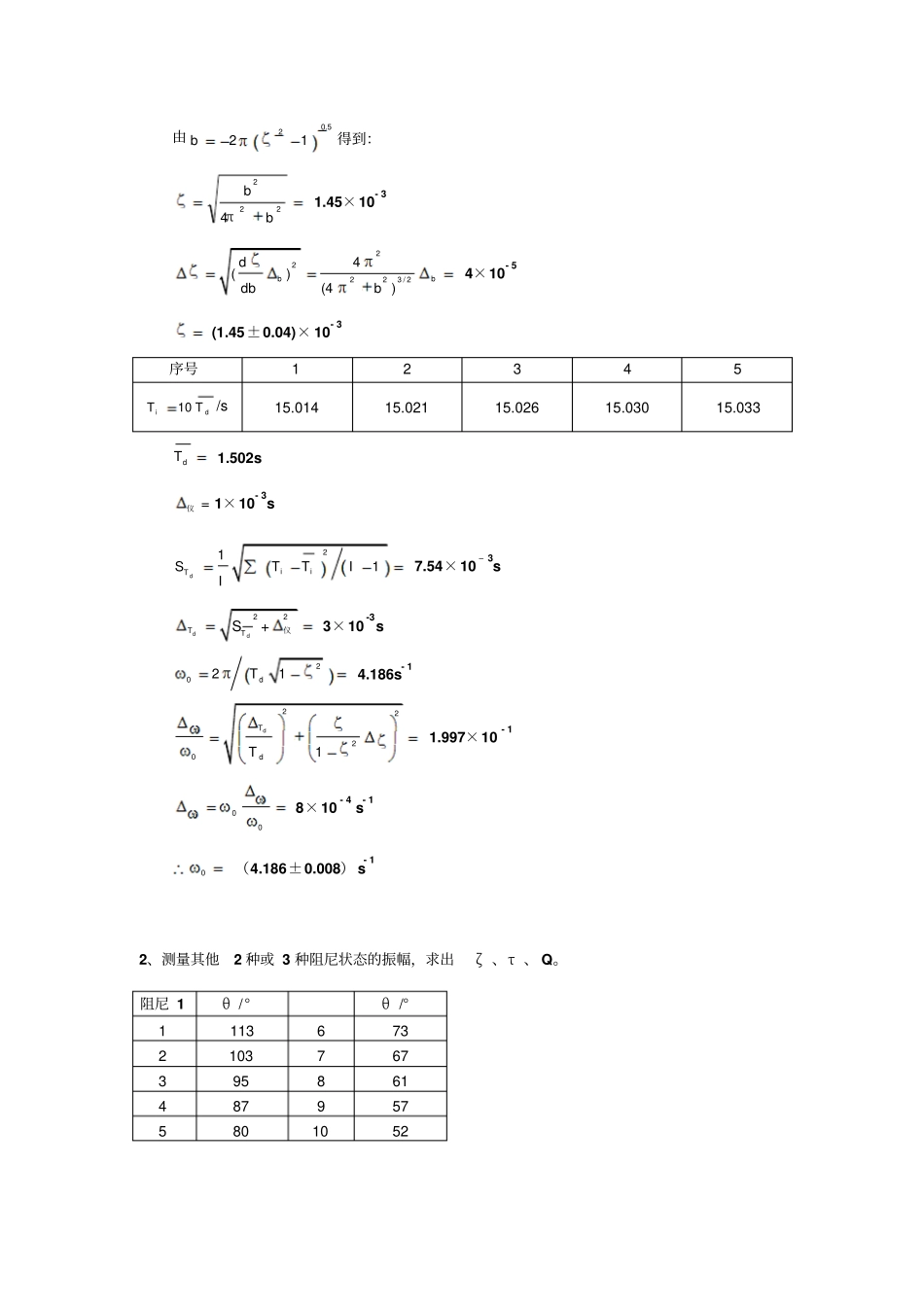

阻尼振动与受迫振动试验报告_第3页
3/7
阻尼振动与受迫振动实验报告一、实验目的(一)观察扭摆的阻尼振动,测定阻尼因数。(二)研究在简谐外力矩作用下扭摆的受迫振动,描绘扭摆在不同阻尼的情况下的共振曲线(即幅频特性曲线)。(三)描绘外加强迫力矩与受迫振动之间的位相随频率变化的特性曲线(即相频特性曲线) 。(四) 观测不同阻尼对受迫振动的影响。二、实验仪器扭摆(波尔摆)一套,秒表,数据采集器,转动传感器。三、实验任务1、调整仪器使波耳共振仪处于工作状态。2、测量最小阻尼时的阻尼比ζ 和固有角频率 ω 0。3、测量其他2 种或 3 种阻尼状态的振幅,并求ζ 、τ 、Q 和它们的不确定度。4、测定受迫振动的幅频特性和相频特性曲线。四、实验步骤1、打开电源开关,关断电机和闪光灯开关,阻尼开关置于“0”档,光电门H、I 可以手动微调,避免和摆轮或者相位差盘接触。手动调整电机偏心轮使有机玻璃转盘F 上的 0 位标志线指示 0 度,亦即通过连杆E 和摇杆 M 使摆轮处于平衡位置。然后拨动摆轮使偏离平衡位置 150 至 200 度,松开手后, 检查摆轮的自由摆动情况。正常情况下, 震动衰减应该很慢。2、开关置于“摆轮” ,拨动摆轮使偏离平衡位置150 至 200 度后摆动,由大到小依次读取显示窗中的振幅值θj;周期选择置于 “10”位置,按复位钮启动周期测量, 停止时读取数据1 0dT。并立即再次启动周期测量,记录每次过程中的1 0dT的值。(1)逐差法计算阻尼比ζ ;(2)用阻尼比和振动周期Td 计算固有角频率ω 0。3、依照上法测量阻尼(2、3、4)三种阻尼状态的振幅。求出 ζ 、τ 、Q 和它们的不确定度。4、开启电机开关,置于“强迫力”,周期选择置于“1”,调节强迫激励周期旋钮以改变电机运动角频率 ω ,选择 2 个或 3 个不同阻尼比 (和步骤 3 中一致),测定幅频和相频特性曲线,注意阻尼比较小( “0”和“ 1”档)时,共振点附近不要测量,以免振幅过大损伤弹簧;每次调节电机状态后,摆轮要经过多次摆动后振幅和周期才能稳定,这时再记录数据。要求每条曲线至少有12 个数据点,其中要包括共振点,即φ =π /2 的点。并要求:(1)将用此法测定的ω 0与已有的结果作比较;(2)逐点法实测相位差φ 与由式2202arctan() 计算值的相对偏差。五、实验数据记录及处理1、测量最小阻尼(阻尼 0)时的阻尼比 ζ 和固有角频率 ω 0 序号θ /°序号θ /°1 130 26 104 2 129 27 103 3 128 28...
