隧道GPS控制测量技术设计书

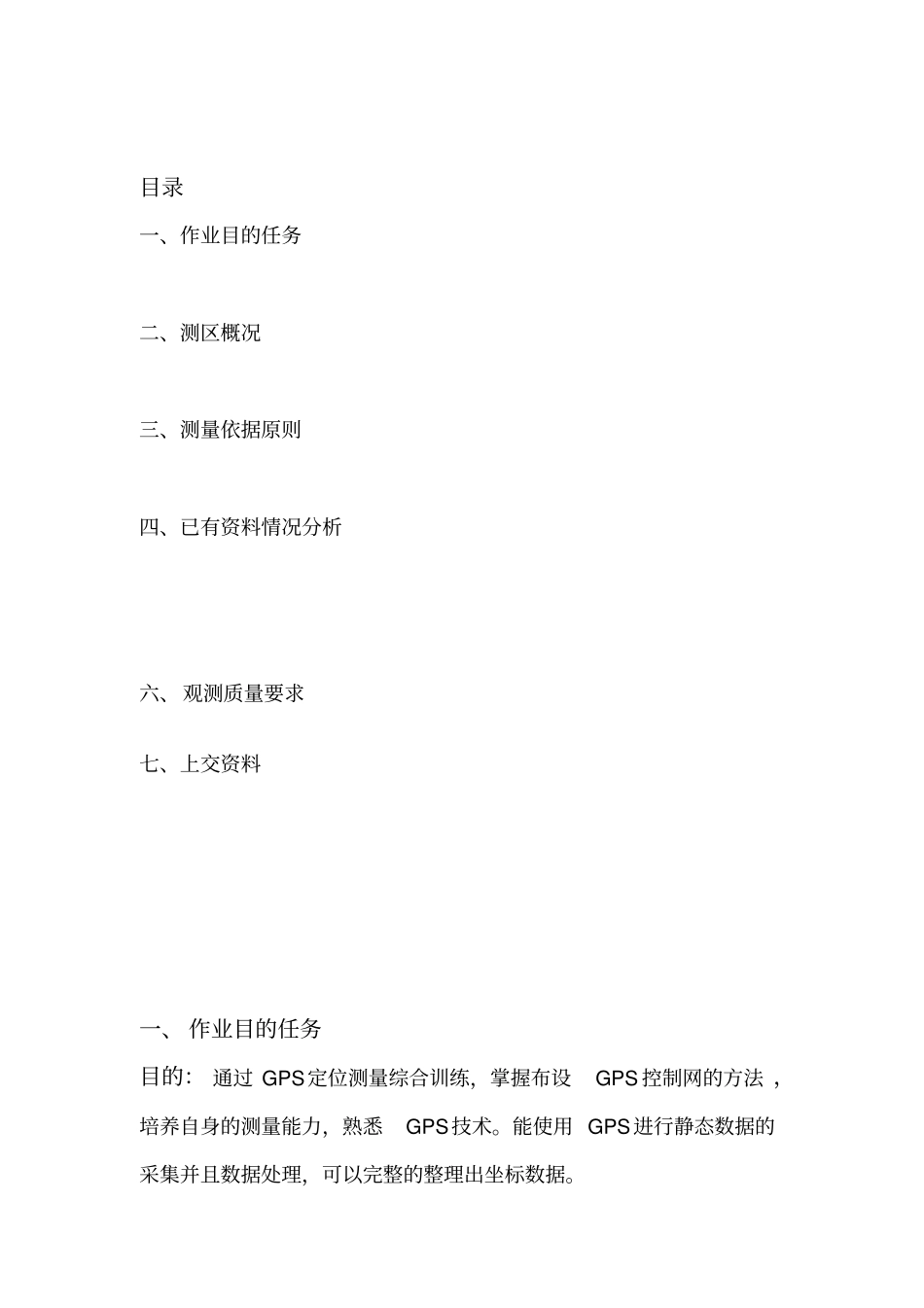

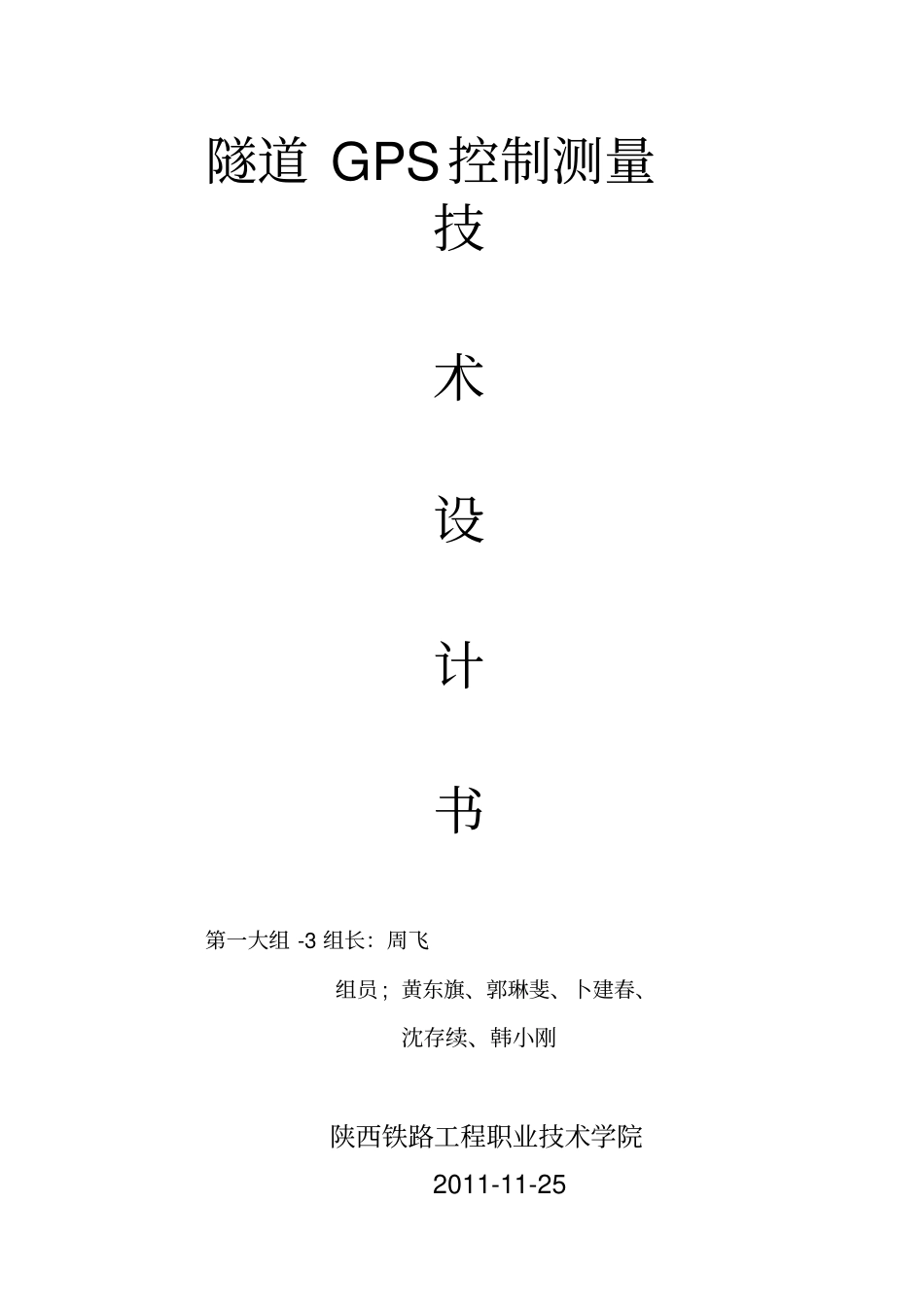

隧道 GPS控制测量技术设计书第一大组 -3 组长：周飞组员 ; 黄东旗、郭琳斐、卜建春、沈存续、韩小刚陕西铁路工程职业技术学院2011-11-25目录一、作业目的任务二、测区概况三、测量依据原则四、已有资料情况分析六、观测质量要求七、上交资料一、 作业目的任务目的： 通过 GPS定位测量综合训练，掌握布设GPS 控制网的方法 ，培养自身的测量能力，熟悉GPS技术。能使用 GPS进行静态数据的采集并且数据处理，可以完整的整理出坐标数据。任务：隧道 GPS 控制网的施测二、测区概况测区位陕铁院测绘综合教学实训基地。属于渭南市南塬的一部分，地势南高北低，地形以平原和台原为主，主要为黄土地区，年平均气温13.6 摄氏度，一月平均气温-0.9 摄氏度，七月份平均气温27.5 摄氏度，累年积温4442 摄氏度，年日照时数为2277 小时， 年均降水量574 毫米， 无霜期 216天。地里范围：测区地里坐标为北纬34 度 46 分-34 度47 分，东经 109 度 49 分-109 度 51 分，模拟隧道总长约为850 米，测区范围成规则形状。三、测量依据原则（1）TB10101-2009 《铁路工程测量规范》（2）TB10054-2010 《铁路工程卫星定位测量规范》四、已有资料利用情况分析1，教材“ GPS 定位测量的设计与实施”部分2，该模拟隧道工程区域1:100 大比例尺地形图及隧道设计中线3，已知平面控制点分布图及点位坐标资料已知点位坐标见表点标石东坐标（ Y ）被坐标（Ｘ）高程（Ｈ）K5 200828.797 3816190.822 503.158 K10 200955.346 3816344.135 477.910 K11 200949.544 3816441.425 454.539 H1 200176.097 3816647.771 419.552 4、《GPS测量工作步骤说明书》 ；5、任务书，引导文。五、施测方案1、2、观测3、数据处理六、观测质量要求所做三等 GPS控制网应符合以下要求：边长： <4km 每对点之间＞ 200m 相邻两对点＜ 4km 相对中误差1/100000 三等控制测量技术要求GPOP 值卫星高度角（° ）有效观测卫星数平均重复设站数时段长度min 数据采集间隔s ≤8 ≥15 ≥4 ≥1.6 ≥60 10-60 七、上交资料（1）外业观测数据。（2）（3）（4） GPS 网展点图（5）实践报告（6）引导文及任务书GPS隧道控制测量布网图(每一种颜色代表一个布网型型) 注；第一次调度为红色标记第二次调度为绿色标记第三次调度为黄色标记。
