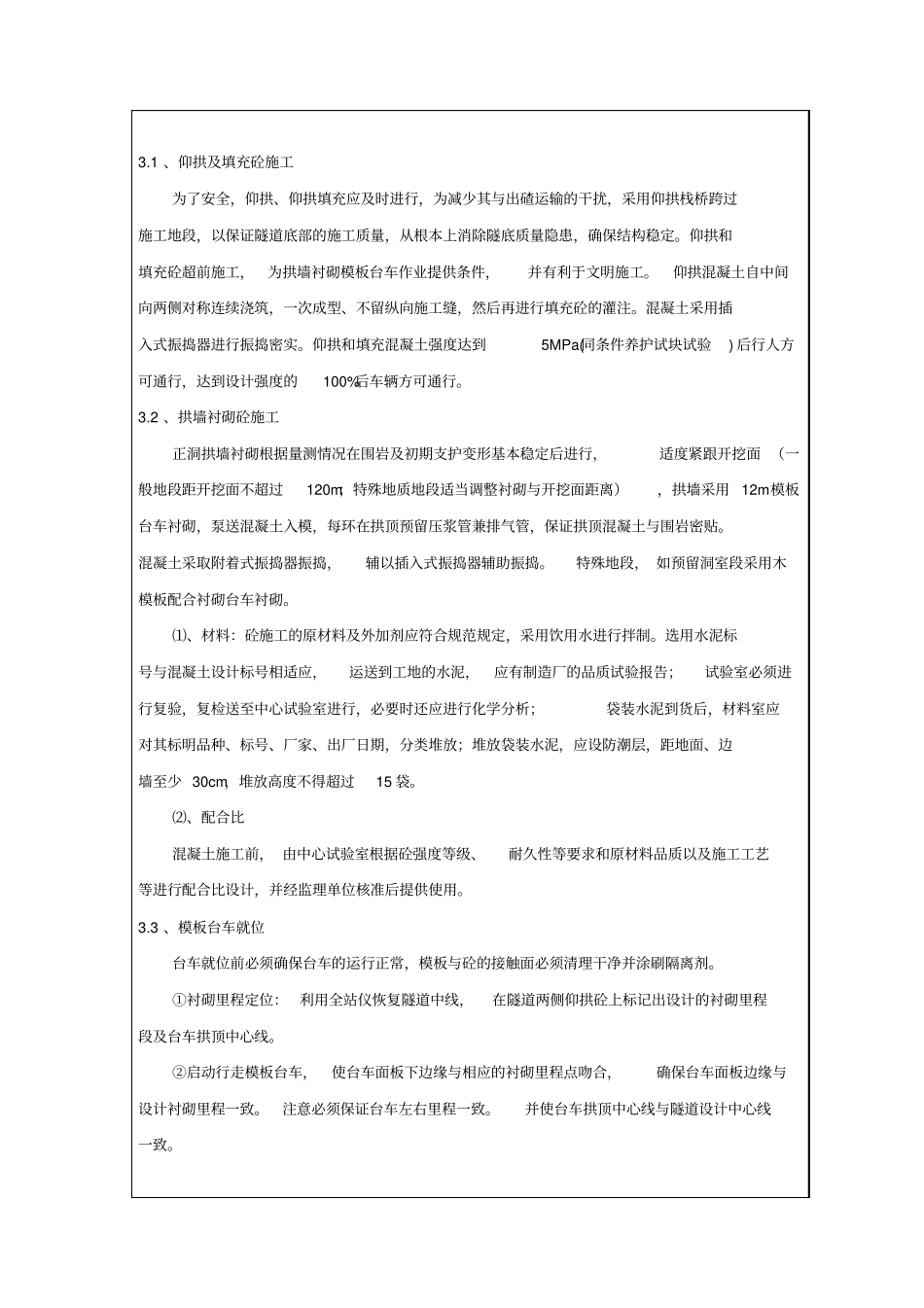

中交三公局 xxxx 高速公路总承包项目经理部技术交底书编制单位: xx 总承包项目经理部工程部主送单位各分部编号FZZBB-JD-隧道 - 二衬施工工程名称 / 部位二衬施工日 期20xx 年 4月 22 日隧道二衬施工工程技术交底1、编制目的强化组织指挥,加强管理,优化资源配置,正确指导衬砌施工,保证二衬砼浇注质量达到内实外美,满足客运专线高标准高质量的要求。2、准备工作2.1 、基面准备⑴隧道基面检查,存在欠挖的按要求进行处理:①复核基础中心线、方向、高程和断面尺寸;②根据基础周围情况,做好防排水准备工作;⑵基底应清除虚石、杂物。2.2 、衬砌施工前做好以下工作⑴复核隧道工程地质和水文地质情况,分析围岩稳定性特点,根据地质情况的变化及围岩的稳定状态,制定施工技术措施或变更施工方法。⑵对已完成初期支护地段,应继续观察隧道稳定状态,注意支护变形、开裂、侵入净空等现象,及时记录,做出长期稳定性评价。⑶衬砌所用原材料的质量及其贮运方式应符合有关规定。⑷做好地下水引排工作,仰拱及基础部位的虚渣及积水必须清理干净。⑸防水层或喷层表面粉尘应清除并洒水湿润。⑹施工机具、台架、模板台车等必须经过检查,并进行机械试运转。3、隧道衬砌砼施工隧道衬砌采用复合式衬砌,即以系统锚杆、喷砼、钢筋网、钢架组成初期支护与二次模筑砼相结合。二次衬砌砼采用防水混凝土浇筑,防水混凝土等级不应小于S6。衬砌工序安排采取先浇筑仰拱砼再进行仰拱砼填充,后拱墙施工, 仰拱采用仰拱栈桥全幅施工,拱墙衬砌采用模板台车衬砌。 仰拱、 填充与拱墙衬砌混凝土均采用自动计量搅拌站生产,混凝土罐车运输混凝土,泵送混凝土入模。严格砼施工工艺和品质控制,严格按设计和技术标准施工,保证“尺寸准确,强度合格,内实外美,不渗不漏,快速施工”目标。衬砌施工工艺见下图“衬砌施工方法及工艺流程图”。施工准备初期支护基面处理按设计敷设泄水管绑扎仰拱结构钢筋灌筑仰拱混凝土铺设墙、拱防水层测量放线绑扎墙、 拱结构钢筋台车就位灌筑墙、拱混凝土二次衬砌施工结束二衬背后回填注浆隧道净空测量施工缝处理循环衬砌3.1 、仰拱及填充砼施工为了安全,仰拱、仰拱填充应及时进行,为减少其与出碴运输的干扰,采用仰拱栈桥跨过施工地段,以保证隧道底部的施工质量,从根本上消除隧底质量隐患,确保结构稳定。仰拱和填充砼超前施工,为拱墙衬砌模板台车作业提供条件,并有利于文明施工。仰拱混凝土自中间向两侧对称连...
