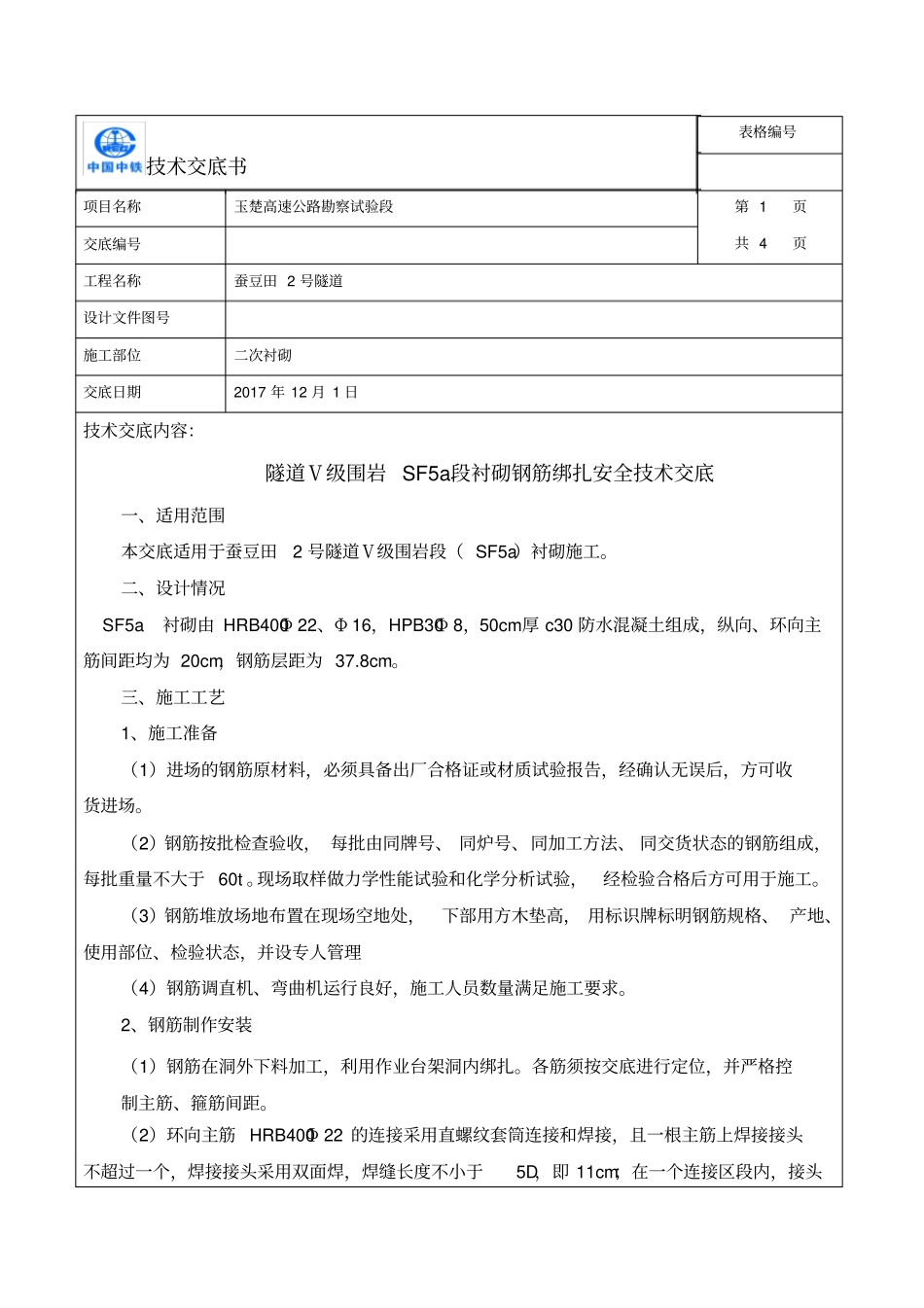

技术交底书表格编号项目名称玉楚高速公路勘察试验段第 1 页共 4 页交底编号工程名称蚕豆田 2 号隧道设计文件图号施工部位二次衬砌交底日期2017 年 12 月 1 日技术交底内容：隧道Ⅴ级围岩 SF5a段衬砌钢筋绑扎安全技术交底一、适用范围本交底适用于蚕豆田2 号隧道Ⅴ级围岩段（ SF5a）衬砌施工。二、设计情况 SF5a衬砌由 HRB400Φ 22、Φ 16，HPB30Φ 8，50cm厚 c30 防水混凝土组成，纵向、环向主筋间距均为 20cm，钢筋层距为 37.8cm。三、施工工艺1、施工准备（1）进场的钢筋原材料，必须具备出厂合格证或材质试验报告，经确认无误后，方可收货进场。（2）钢筋按批检查验收， 每批由同牌号、 同炉号、同加工方法、 同交货状态的钢筋组成，每批重量不大于 60t 。现场取样做力学性能试验和化学分析试验，经检验合格后方可用于施工。（3）钢筋堆放场地布置在现场空地处，下部用方木垫高， 用标识牌标明钢筋规格、 产地、使用部位、检验状态，并设专人管理（4）钢筋调直机、弯曲机运行良好，施工人员数量满足施工要求。2、钢筋制作安装（1）钢筋在洞外下料加工，利用作业台架洞内绑扎。各筋须按交底进行定位，并严格控制主筋、箍筋间距。（2）环向主筋 HRB400Φ 22 的连接采用直螺纹套筒连接和焊接，且一根主筋上焊接接头不超过一个，焊接接头采用双面焊，焊缝长度不小于5D，即 11cm；在一个连接区段内，接头数量不得超过钢筋总数的50%，且相邻接头错开35D，即 77cm。（3）下脚料作为结构架立筋， 不再重复设置纵向架立筋， 使整个钢筋结构具有施工刚度。拱部衬砌钢筋支撑筋支撑初支面时底部必须加设置垫块，避免刺破防水板。四、质量标准钢筋安装及保护层厚度允许偏差和检验方法应符合下表规定。钢筋安装及保护层厚度允许偏差（mm）和检验方法序号名称允许偏差检验方法1 双层钢筋上下层排距±5 尺量：两端、中间各1 处2 受力主筋间距±10 尺量：联系3 处以上3 绑扎搭接长度受拉HPB级钢30d 尺量：每 20m检查 3 个接头HRB级钢35d 受压HPB级钢20d HRB级钢25d 4 拉接筋、箍筋间距±20 尺量：连续3 处以上5 钢筋保护层厚度+10、-5 尺量：两端、中间各1 处五、安全、环保、文明施工等技术措施1、衬砌工作台上设置不低于1m 的栏杆，木板、梯子等安装牢固并防滑，工作台任何部位不得有钉子露头或突出尖角。2、所有高空作业布好安全防护设施，工作人员戴好安全帽，拴好安全绳，且不能上下重叠，严禁一...
