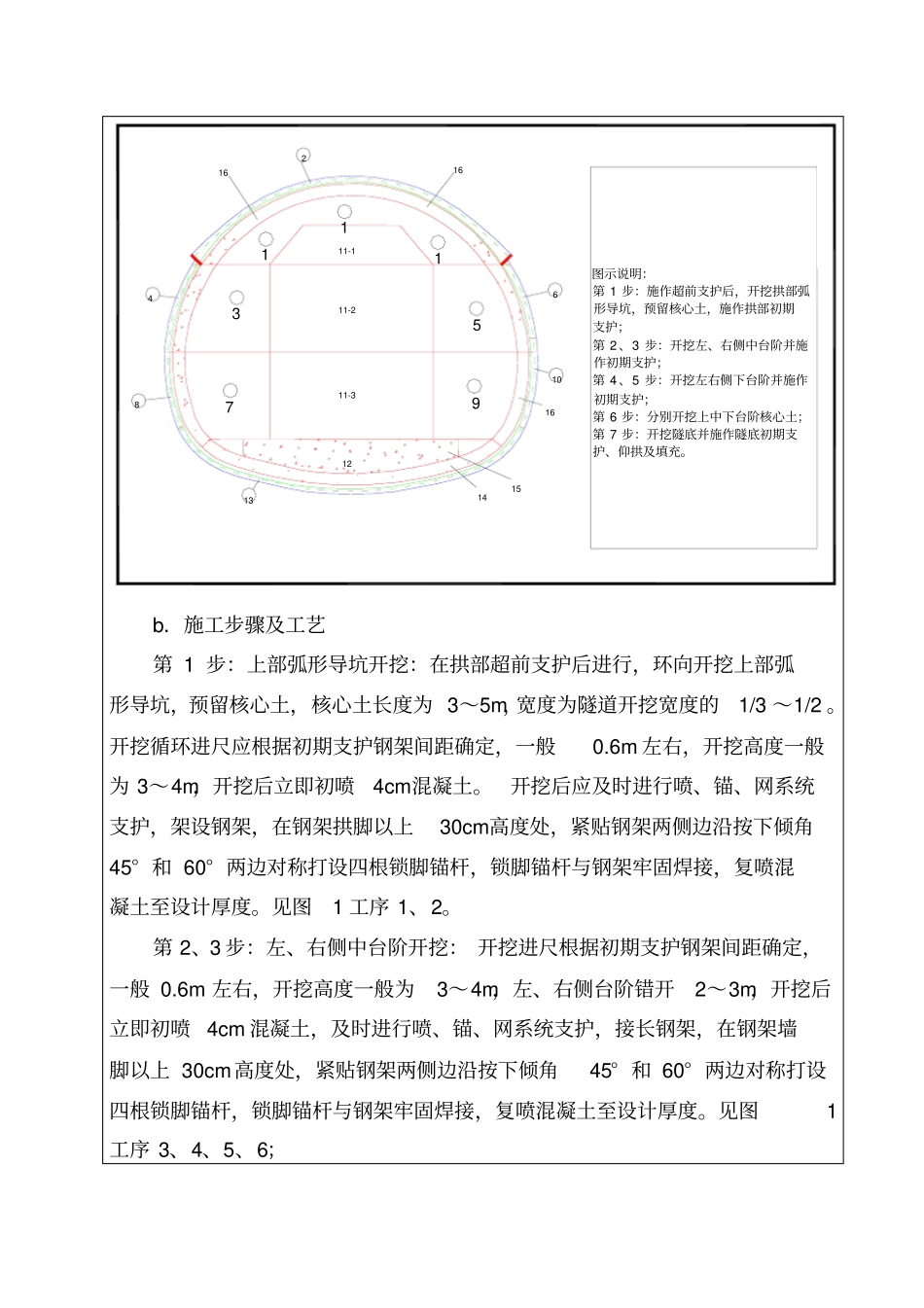

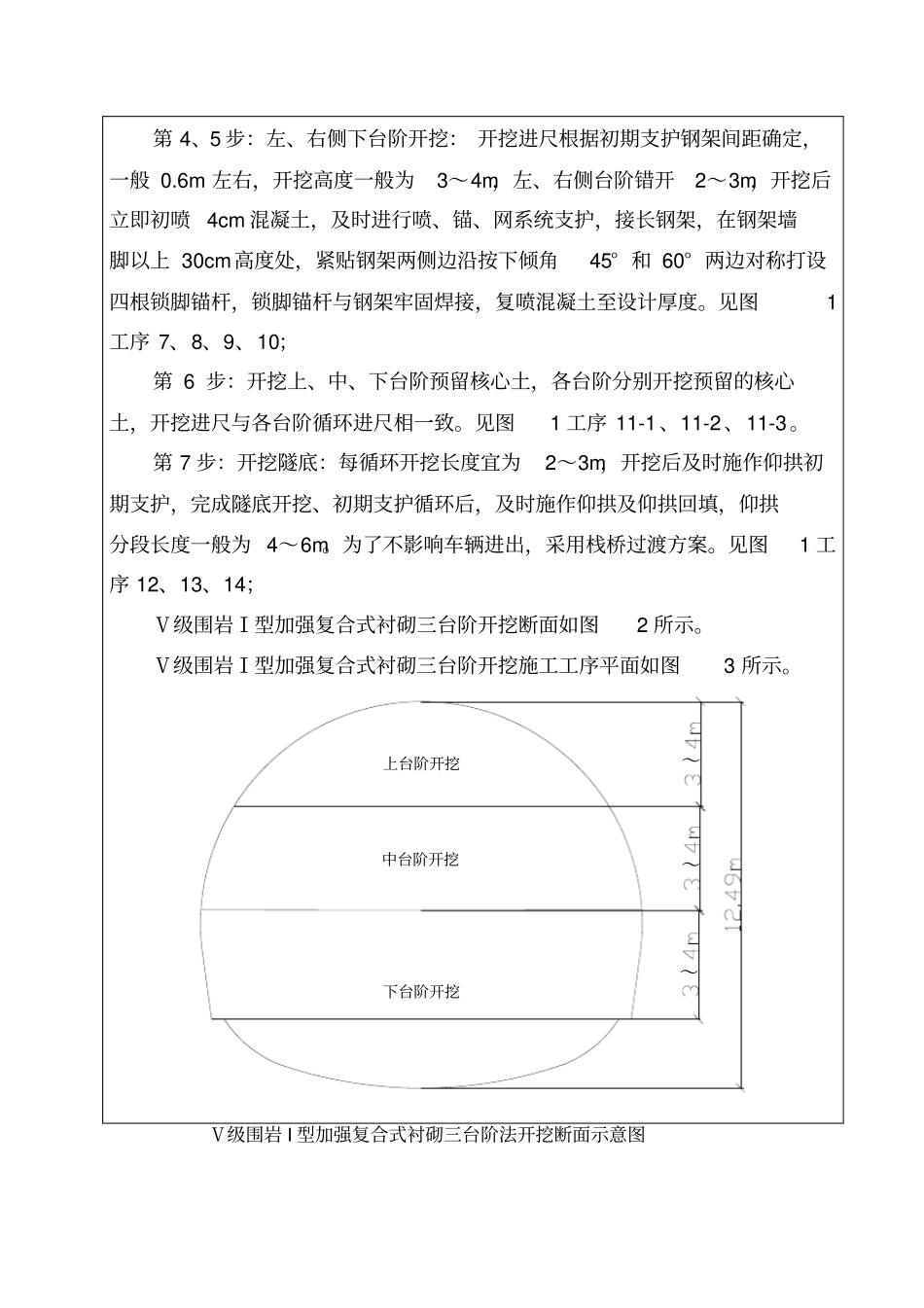

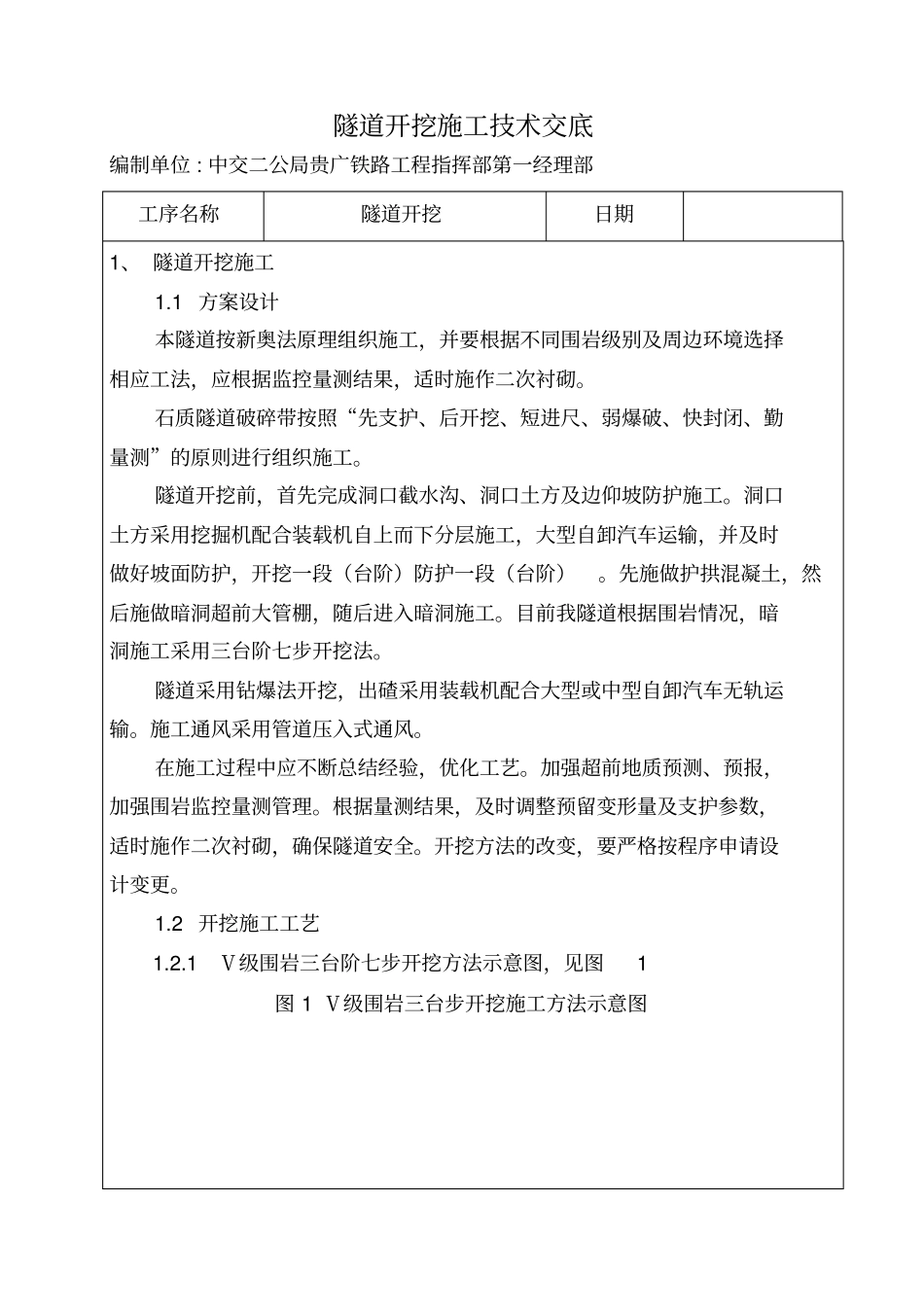

隧道开挖施工技术交底编制单位 : 中交二公局贵广铁路工程指挥部第一经理部工序名称隧道开挖日期1、 隧道开挖施工1.1 方案设计本隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工。隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。先施做护拱混凝土，然后施做暗洞超前大管棚，随后进入暗洞施工。目前我隧道根据围岩情况，暗洞施工采用三台阶七步开挖法。隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。施工通风采用管道压入式通风。在施工过程中应不断总结经验，优化工艺。加强超前地质预测、预报，加强围岩监控量测管理。根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。开挖方法的改变，要严格按程序申请设计变更。1.2 开挖施工工艺1.2.1 Ⅴ级围岩三台阶七步开挖方法示意图，见图1 图 1 Ⅴ级围岩三台步开挖施工方法示意图b．施工步骤及工艺第 1 步：上部弧形导坑开挖：在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度为 3～5m，宽度为隧道开挖宽度的1/3 ～1/2 。开挖循环进尺应根据初期支护钢架间距确定，一般0.6m 左右，开挖高度一般为 3～4m，开挖后立即初喷4cm混凝土。开挖后应及时进行喷、锚、网系统支护，架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角45° 和 60° 两边对称打设四根锁脚锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。见图1 工序 1、2。第 2、3 步：左、右侧中台阶开挖： 开挖进尺根据初期支护钢架间距确定，一般 0.6m 左右，开挖高度一般为3～4m，左、右侧台阶错开2～3m，开挖后立即初喷4cm 混凝土，及时进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上 30cm高度处，紧贴钢架两侧边沿按下倾角45° 和 60° 两边对称打设四根锁脚锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。见图1工序 3、4、5、6；11159371211-311-211-11314486101621616图示说明：第 1 步：施作超前支护后，开挖拱部弧形导坑，预留核心土，施作拱部初期支护；第 2、3 步：开挖左、右侧中台阶并施作初期...
