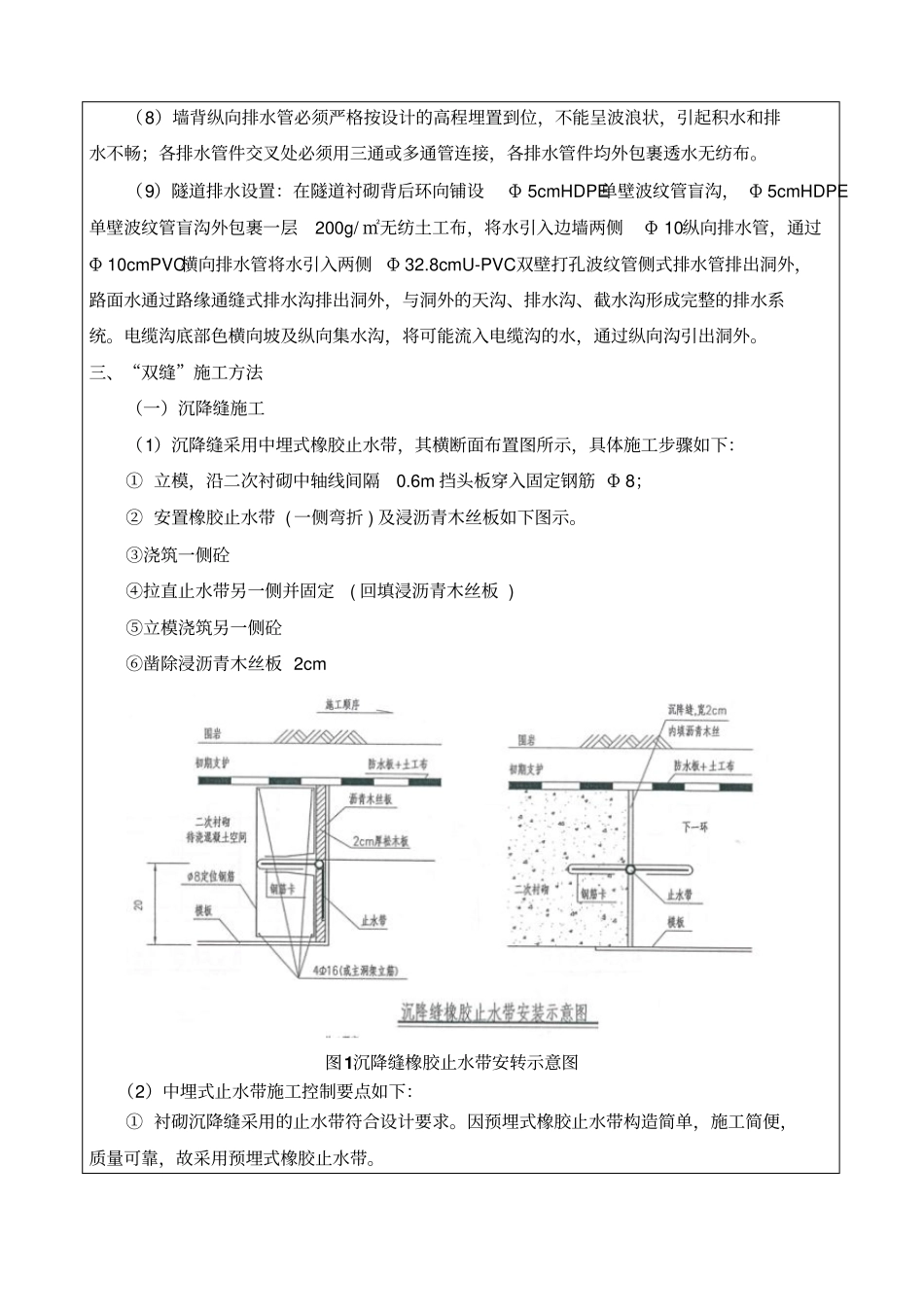

104 国道连江至晋安段改线工程技 术 交 底 记 录分项工程名称鼓岭隧道洞身防排水技术交底施工单位中国建筑股份有限公司一、工程概况鼓岭隧道防排水主要遵循“防、排、截、堵结合，因地制宜，综合治理”的原则，达到排水顺畅，防水可靠、经济合理、不留后患的目的。在保证工程质量的前提下，充分利用现有资源节约成本。鼓岭隧道出口左洞进洞方向500m采用复合式路面洞身防排水设计，其余采用水泥路面洞身防排水设计；出口右洞方向则全部采用水泥路面洞身防排水设计。二、隧道结构防排水系统施工结构防排水主要由汇水系统和排水系统组成，防水系统包括：二衬砼采用抗渗混凝土浇筑，“双缝”防水，模筑砼衬砌防水板防水；隧道排水系统主要由纵向排水管，横向排水系统组成。具体洞身防水措施如下：（1）结构防水。二衬抗渗等级≥S6。（2）双缝排水。沉降缝、环向施工缝均采用中埋式橡胶止水带进行防水并用防水材料嵌缝。（3）模注砼衬砌外防水，在初期支护与模注砼衬砌之间设置EVA防水板，为保护防水板并形成渗水通道。防水板外侧应设无纺布，无纺布与防水板间不得复合。全隧道除仰拱外铺满1.2mm厚 EVA防水卷材及 300g/ ㎡无纺布（靠围岩一侧）。（4）明洞衬砌防水。为防止明洞回填时损伤防水板，明洞外贴式防水层采用上下两层330g/ ㎡无纺布中间夹一层 1.2mm厚 EVA防水卷材结构。 在明洞段存在二衬外露情况， 在二衬外露部分采用涂抹防水宝（要求采用浅色）的方式进行防水。防水宝和防水板要求搭接1米，同时，所有铺设防水板和防水宝接头处均要求密封。（5）当洞壁渗水较大影响喷砼施工时，采用高抗冲聚苯乙烯排水板引排地下水。（6）洞壁股水或地下水较集中处，设置Φ 5cmHDPE单壁波纹管盲沟（每处 1~3根），将地下水引出。 Φ 5cmHDPE单壁波纹管盲沟纵向间距为5~15米，施工时可根据隧道各个段落水量大小进行调整，（7）将地下水集中到左右边墙底部的纵向排水暗管中，然后引入隧道排水主管（沟）内。（8）墙背纵向排水管必须严格按设计的高程埋置到位，不能呈波浪状，引起积水和排水不畅；各排水管件交叉处必须用三通或多通管连接，各排水管件均外包裹透水无纺布。（9）隧道排水设置：在隧道衬砌背后环向铺设Φ 5cmHDPE单壁波纹管盲沟， Φ 5cmHDPE单壁波纹管盲沟外包裹一层200g/ ㎡无纺土工布，将水引入边墙两侧Φ 10纵向排水管，通过Φ 10cmPVC横向排水管将水引入两侧Φ 32.8cmU-PVC双壁打孔波纹管侧式排水管排出洞外，路...
