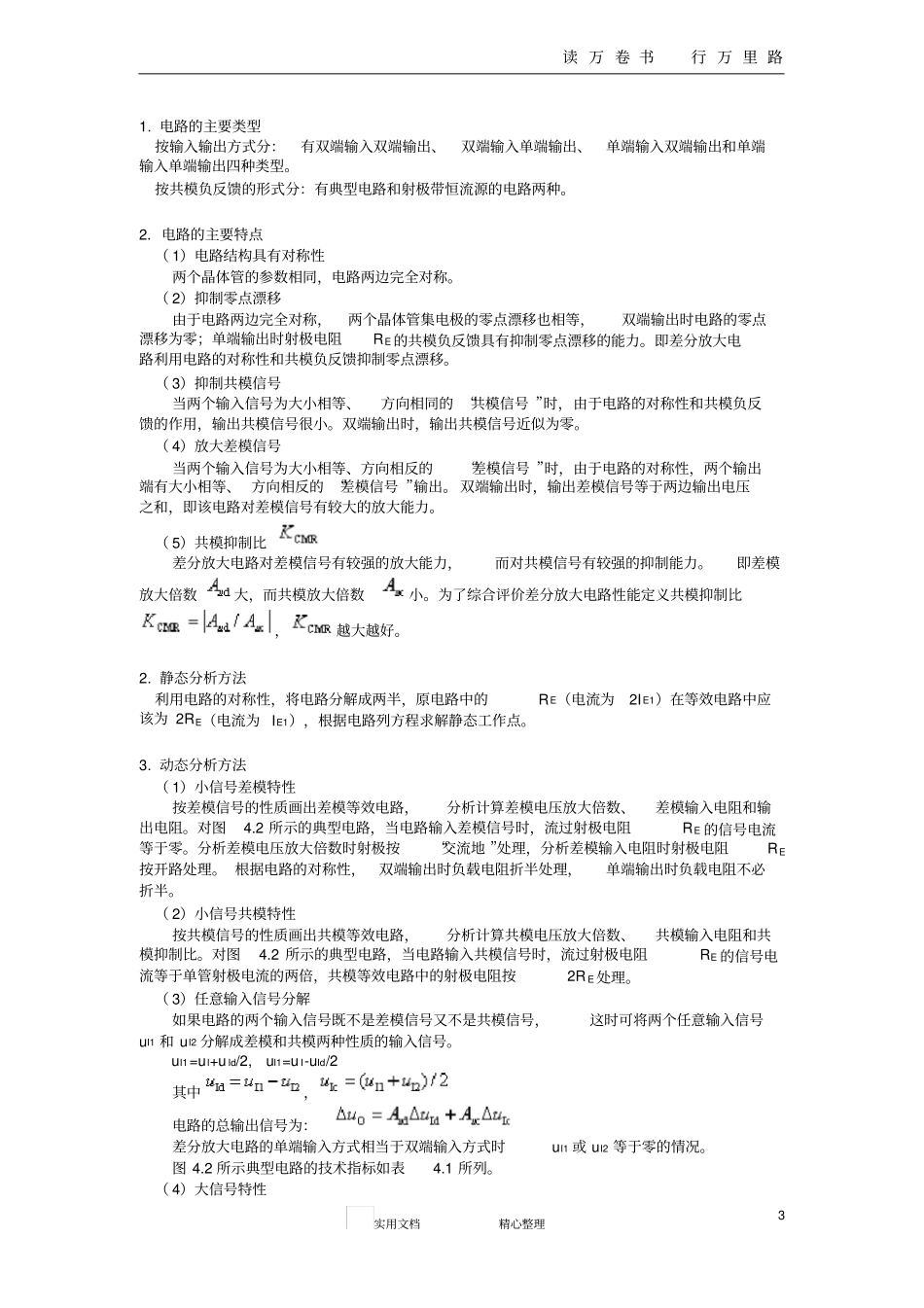

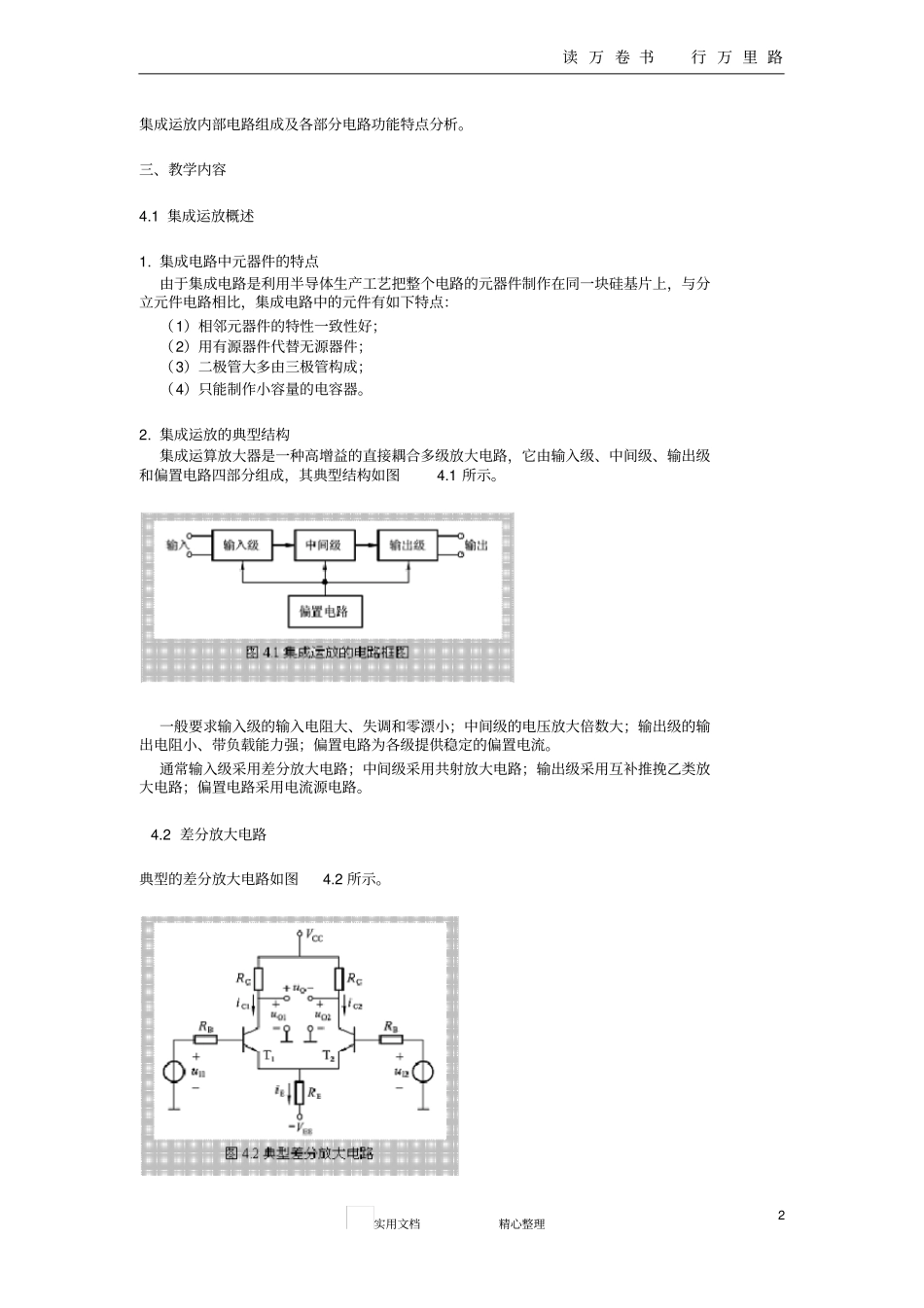

读 万 卷 书行 万 里 路实用文档精心整理1 第四章集成运算放大器一、教学要求知 识 点教 学 要 求学时掌握理解了解集成电路中元器件的特点及集成运放大典型结构√ 差分放大电路电路的类型与特点√ 分析计算方法√ 大信号传输特性√ 电流源电路电路组成及特性√ 电流源有源负载√ 复合管电路结构及特性√ 通用集成运放的电路及工作原理√ 集成运放的主要参数及简化低频等效电路√ 其它集成运放几种特殊用途运放的特点√ 跨导集成运放的工作原理√ 电流模电路基础√ 电流模运放的工作原理及基本特性√ 二、重点和难点本章的重点是：差模信号、 共模信号、差模增益、共模增益和共模抑制比的基本概念；差分放大电路的组成、工作原理、静态及动态分析计算；集成运放的主要参数及简化低频等效电路。本章的难点是：读 万 卷 书行 万 里 路实用文档精心整理2 集成运放内部电路组成及各部分电路功能特点分析。三、教学内容4.1 集成运放概述1. 集成电路中元器件的特点由于集成电路是利用半导体生产工艺把整个电路的元器件制作在同一块硅基片上，与分立元件电路相比，集成电路中的元件有如下特点：（1）相邻元器件的特性一致性好；（2）用有源器件代替无源器件；（3）二极管大多由三极管构成；（4）只能制作小容量的电容器。2. 集成运放的典型结构集成运算放大器是一种高增益的直接耦合多级放大电路，它由输入级、中间级、输出级和偏置电路四部分组成，其典型结构如图4.1 所示。一般要求输入级的输入电阻大、失调和零漂小；中间级的电压放大倍数大；输出级的输出电阻小、带负载能力强；偏置电路为各级提供稳定的偏置电流。通常输入级采用差分放大电路；中间级采用共射放大电路；输出级采用互补推挽乙类放大电路；偏置电路采用电流源电路。4.2 差分放大电路典型的差分放大电路如图4.2 所示。读 万 卷 书行 万 里 路实用文档精心整理3 1. 电路的主要类型按输入输出方式分：有双端输入双端输出、双端输入单端输出、单端输入双端输出和单端输入单端输出四种类型。按共模负反馈的形式分：有典型电路和射极带恒流源的电路两种。2．电路的主要特点（ 1）电路结构具有对称性两个晶体管的参数相同，电路两边完全对称。（ 2）抑制零点漂移由于电路两边完全对称，两个晶体管集电极的零点漂移也相等，双端输出时电路的零点漂移为零；单端输出时射极电阻RE 的共模负反馈具有抑制零点漂移的能力。即差分放大电路利用电路...
