集成运算放大器练习题及答案

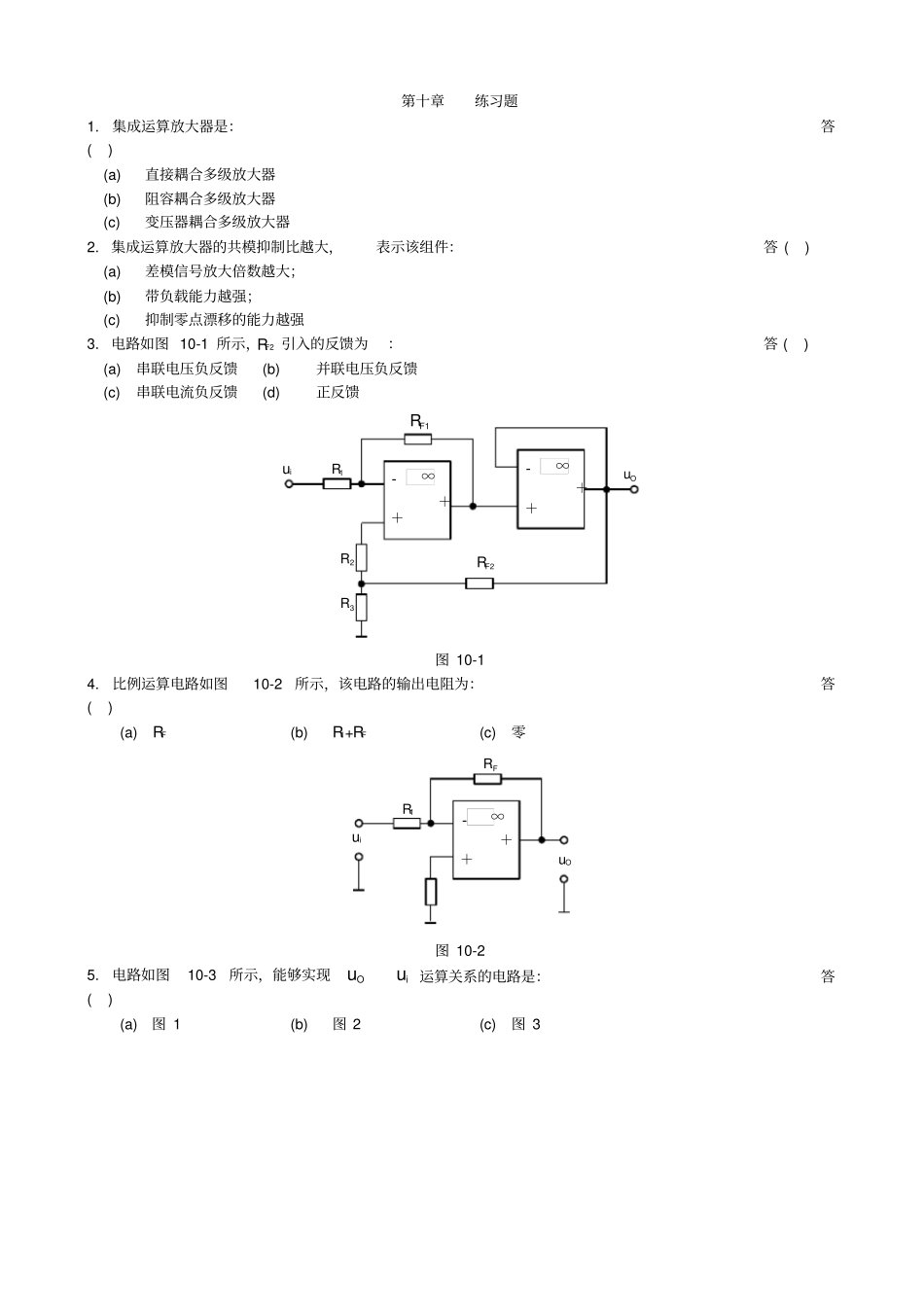

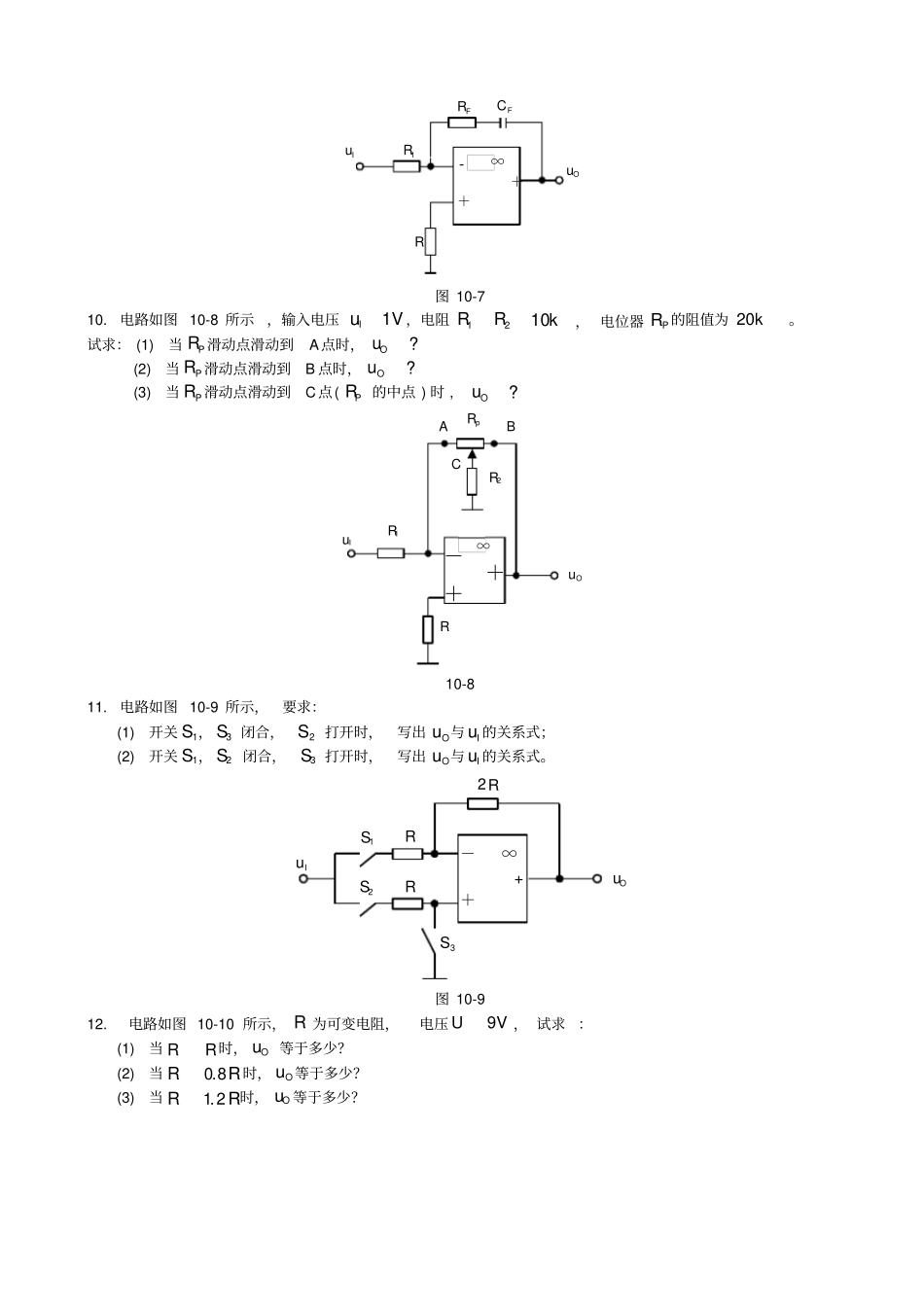

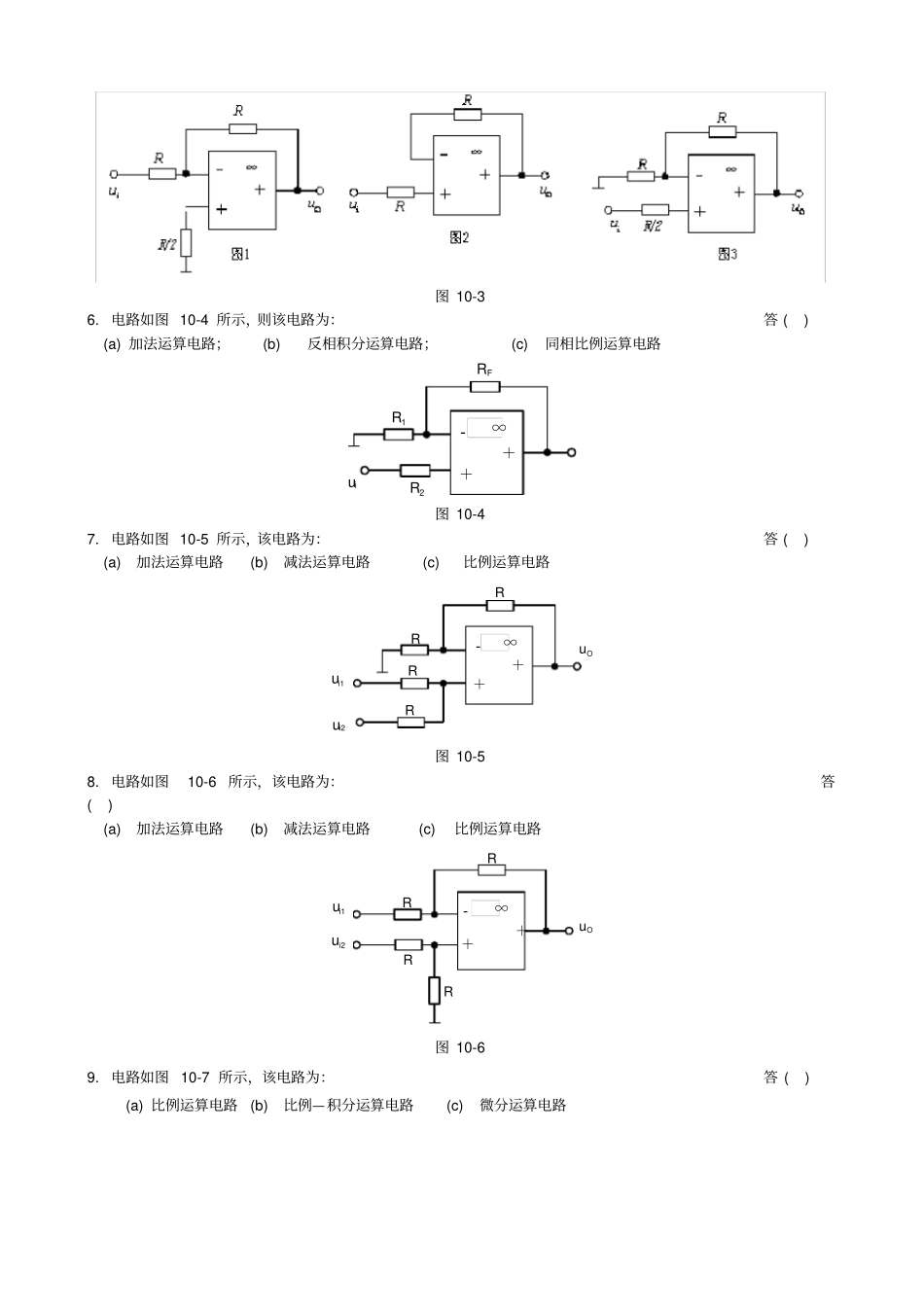

第十章练习题1. 集成运算放大器是：答( ) (a) 直接耦合多级放大器(b) 阻容耦合多级放大器(c) 变压器耦合多级放大器2. 集成运算放大器的共模抑制比越大，表示该组件：答 ( ) (a) 差模信号放大倍数越大；(b) 带负载能力越强；(c) 抑制零点漂移的能力越强3. 电路如图 10-1 所示，RF2 引入的反馈为：答 ( ) (a) 串联电压负反馈 (b) 并联电压负反馈(c) 串联电流负反馈 (d) 正反馈-∞＋＋-∞＋＋R1R2R3RF1uORF2ui图 10-14. 比例运算电路如图10-2所示，该电路的输出电阻为：答( )(a) RF (b) R1+RF(c) 零-∞＋＋R1RFuOui图 10-25. 电路如图10-3所示，能够实现uuOi 运算关系的电路是：答( ) (a) 图 1 (b) 图 2 (c) 图 3图 10-36. 电路如图 10-4 所示，则该电路为：答 ( )(a) 加法运算电路； (b)反相积分运算电路；(c) 同相比例运算电路-∞＋＋uiR1R2RF图 10-47. 电路如图 10-5 所示，该电路为：答 ( )(a) 加法运算电路(b) 减法运算电路 (c) 比例运算电路-∞＋＋RRRRuOui1ui2图 10-58. 电路如图10-6 所示，该电路为：答( )(a) 加法运算电路(b) 减法运算电路 (c) 比例运算电路-∞＋＋RRRRuOui1ui2图 10-69. 电路如图 10-7 所示，该电路为：答 ( ) (a) 比例运算电路(b) 比例—积分运算电路(c) 微分运算电路-∞＋＋RFRCFR1uOuI图 10-710. 电路如图 10-8 所示，输入电压 uIV1，电阻 RR1210k， 电位器 RP 的阻值为 20k。试求： (1) 当 RP 滑动点滑动到A点时， uO?(2) 当 RP 滑动点滑动到B 点时， uO?(3) 当 RP 滑动点滑动到C点( RP 的中点 ) 时 , uO?－＋＋∞uIRuORpR2R1ABC10-811. 电路如图 10-9 所示，要求：(1) 开关 S1， S3 闭合， S2 打开时，写出 uO与 uI 的关系式；(2) 开关 S1， S2 闭合，S3 打开时，写出 uO与 uI 的关系式。uIuORR2RS1S2S3－＋∞+图 10-912. 电路如图 10-10 所示， R 为可变电阻，电压 U9V ， 试求：(1) 当 RR时， uO 等于多少？(2) 当 RR0 8.时， uO等于多少？(3) 当 RR1 2.时， uO 等于多少？-∞＋＋uORU10R10R100R100RabRRR图 10-1013. 电路如图 10-11 所示， RRRR12310Fk，uIV1求输出电压uO 。RR1R2R3RFuOuIuO'－＋∞+图 10-1114. 电路如图 10-12 所示，已知电阻 RRR12310k，RFk20，输入电压 uI1V1，uI2V2，uI3V1， 求输出电压uO 为多少？-∞＋＋uI2uI1...
