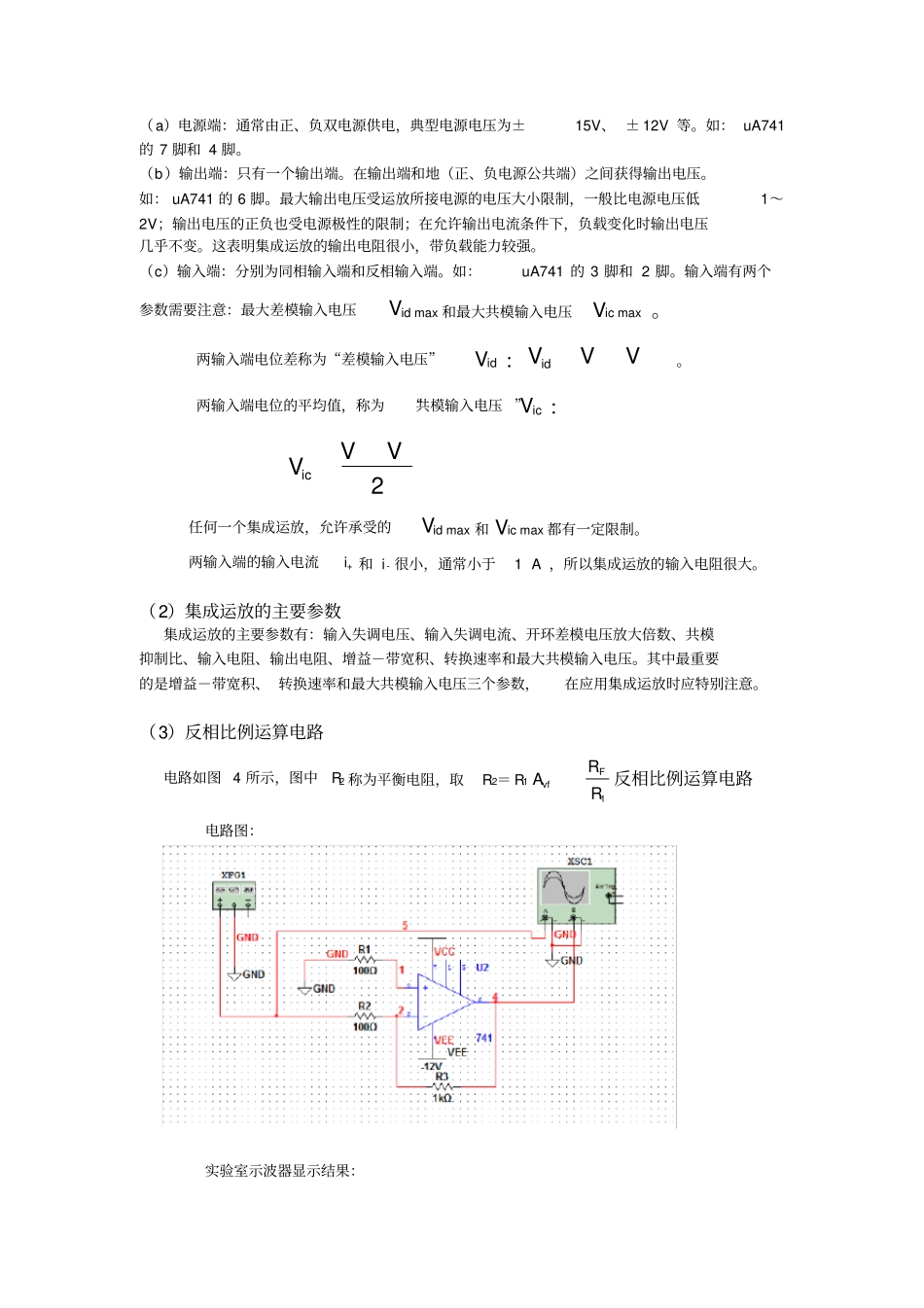

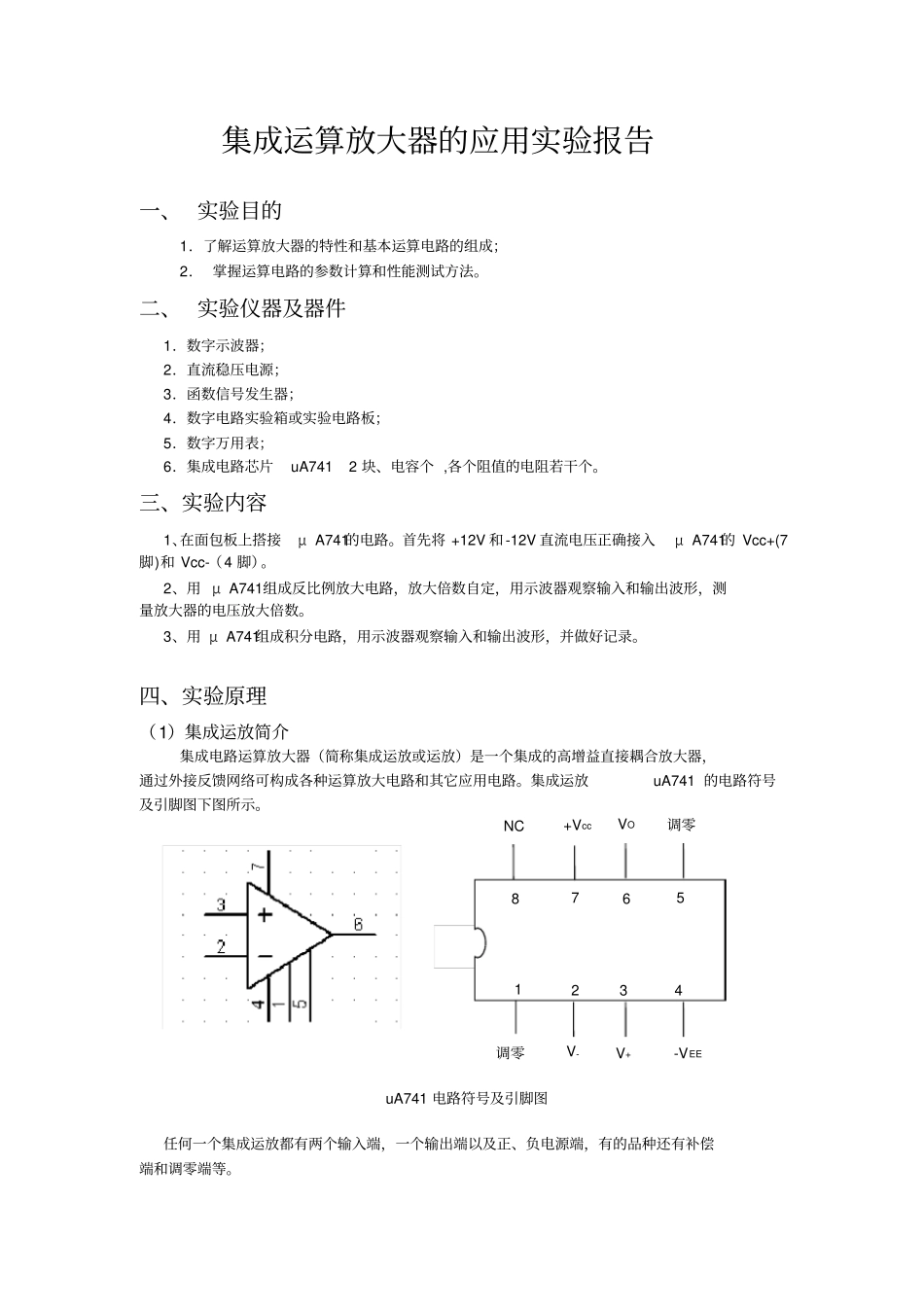

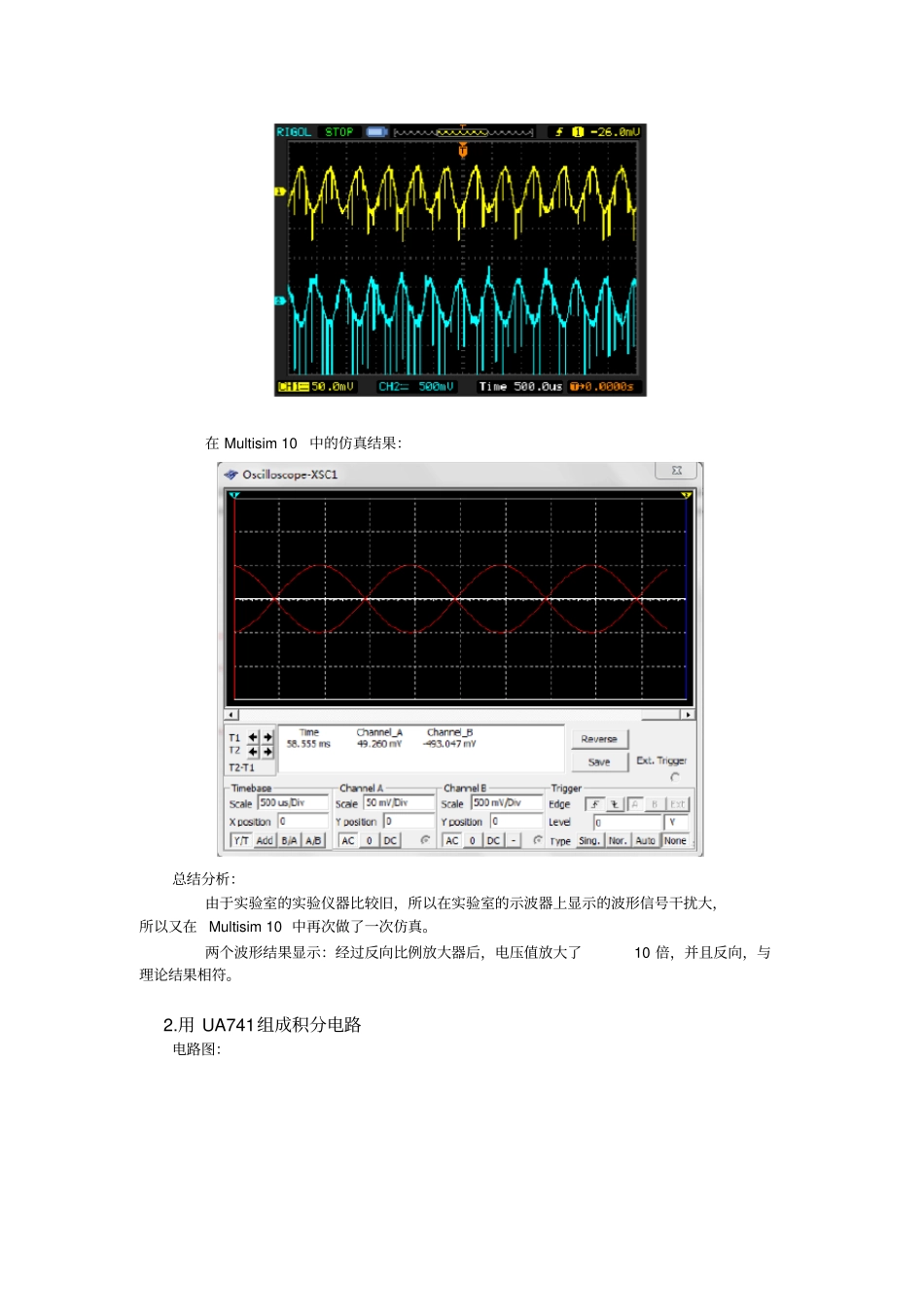

集成运算放大器的应用实验报告一、 实验目的1．了解运算放大器的特性和基本运算电路的组成；2． 掌握运算电路的参数计算和性能测试方法。二、 实验仪器及器件1．数字示波器；2．直流稳压电源；3．函数信号发生器；4．数字电路实验箱或实验电路板；5．数字万用表；6．集成电路芯片uA741 2 块、电容个 ,各个阻值的电阻若干个。三、实验内容1、在面包板上搭接μ A741的电路。首先将 +12V 和-12V 直流电压正确接入μ A741的 Vcc+(7脚)和 Vcc-（4 脚）。2、用 μ A741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。3、用 μ A741组成积分电路，用示波器观察输入和输出波形，并做好记录。四、实验原理（1）集成运放简介集成电路运算放大器（简称集成运放或运放）是一个集成的高增益直接耦合放大器，通过外接反馈网络可构成各种运算放大电路和其它应用电路。集成运放uA741 的电路符号及引脚图下图所示。uA741 电路符号及引脚图任何一个集成运放都有两个输入端，一个输出端以及正、负电源端，有的品种还有补偿端和调零端等。1 2 3 4 5 6 7 8 调零V-V+-VEE调零+VccNC VO（a）电源端：通常由正、负双电源供电，典型电源电压为±15V、 ± 12V 等。如： uA741的 7 脚和 4 脚。（b）输出端：只有一个输出端。在输出端和地（正、负电源公共端）之间获得输出电压。如： uA741 的 6 脚。最大输出电压受运放所接电源的电压大小限制，一般比电源电压低1～2V；输出电压的正负也受电源极性的限制；在允许输出电流条件下，负载变化时输出电压几乎不变。这表明集成运放的输出电阻很小，带负载能力较强。（c）输入端：分别为同相输入端和反相输入端。如：uA741 的 3 脚和 2 脚。输入端有两个参数需要注意：最大差模输入电压Vid max 和最大共模输入电压Vic max 。两输入端电位差称为“差模输入电压”Vid ：idVVV。两输入端电位的平均值，称为“共模输入电压 ”Vic ：2icVVV任何一个集成运放，允许承受的Vid max 和 Vic max 都有一定限制。两输入端的输入电流i+ 和 i - 很小，通常小于1 A ，所以集成运放的输入电阻很大。（2）集成运放的主要参数集成运放的主要参数有：输入失调电压、输入失调电流、开环差模电压放大倍数、共模抑制比、输入电阻、输出电阻、增益－带宽积、转换速率和最大共模输入电压。其中最重要的是增益－带宽积、 转换速率和最大共模输入...
