集成运算放大电路课后习题及答案

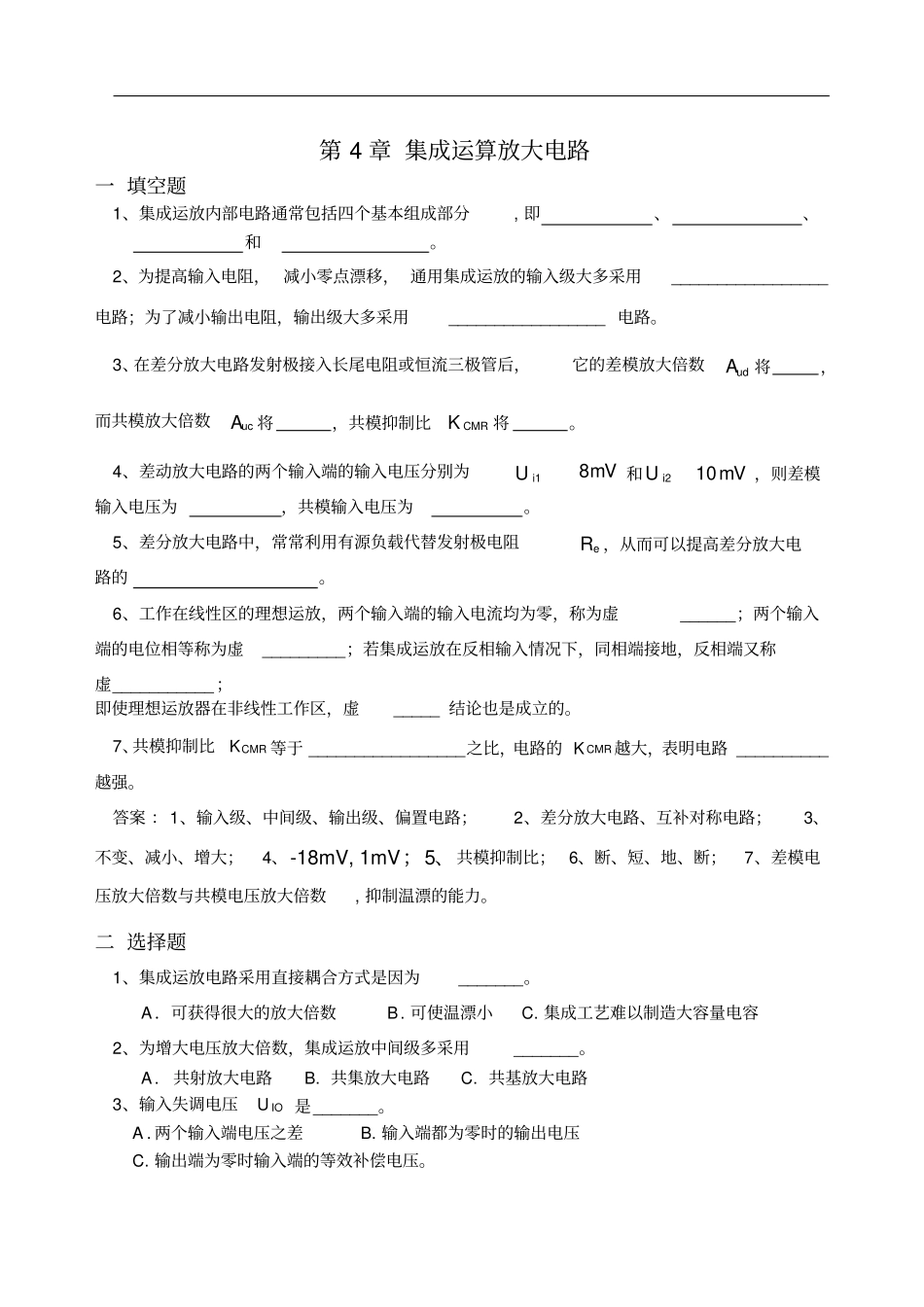

第 4 章 集成运算放大电路一 填空题1、集成运放内部电路通常包括四个基本组成部分, 即、、和。2、为提高输入电阻， 减小零点漂移， 通用集成运放的输入级大多采用_________________电路；为了减小输出电阻，输出级大多采用_________________ 电路。3、在差分放大电路发射极接入长尾电阻或恒流三极管后，它的差模放大倍数udA将，而共模放大倍数ucA将，共模抑制比CMRK将。4、差动放大电路的两个输入端的输入电压分别为mV8i1U和mV10i2U，则差模输入电压为，共模输入电压为。5、差分放大电路中，常常利用有源负载代替发射极电阻eR ，从而可以提高差分放大电路的。6、工作在线性区的理想运放，两个输入端的输入电流均为零，称为虚______；两个输入端的电位相等称为虚_________；若集成运放在反相输入情况下，同相端接地，反相端又称虚___________ ；即使理想运放器在非线性工作区，虚_____ 结论也是成立的。7、共模抑制比KCMR 等于 _________________之比，电路的 K CMR越大，表明电路 __________越强。答案 ：1、输入级、中间级、输出级、偏置电路；2、差分放大电路、互补对称电路；3、不变、减小、增大；4、-18mV, 1mV；5、共模抑制比； 6、断、短、地、断；7、差模电压放大倍数与共模电压放大倍数, 抑制温漂的能力。二 选择题1、集成运放电路采用直接耦合方式是因为_______。A．可获得很大的放大倍数B. 可使温漂小C. 集成工艺难以制造大容量电容2、为增大电压放大倍数，集成运放中间级多采用_______。A. 共射放大电路B. 共集放大电路C. 共基放大电路3、输入失调电压U IO 是_______。A . 两个输入端电压之差B. 输入端都为零时的输出电压C. 输出端为零时输入端的等效补偿电压。4、集成运放的输入级采用差分放大电路是因为可以______。A.减小温漂B. 增大放大倍数C. 提高输入电阻5、两个参数对称的三极管组成差分电路时，在双端输入和双端输出时，与单管电路相比其放大倍数，输出电阻。A. 大两倍，高两倍B. 相同，相同C. 相同，高两倍6、共模输入信号是差分放大电路两个输入端信号的。A．和B. 差C. 平均值7、两个相同类型的晶体管构成的复合管的β和 rbe 分别为。A．21，be2be1berrrB．1 ，be1berrC．21，be21be1be)1(rrr8、集成运放工作时， 一般工作在非线性区，它有两个输出状态 （+U Opp 或 -UOpp）;当 u+
