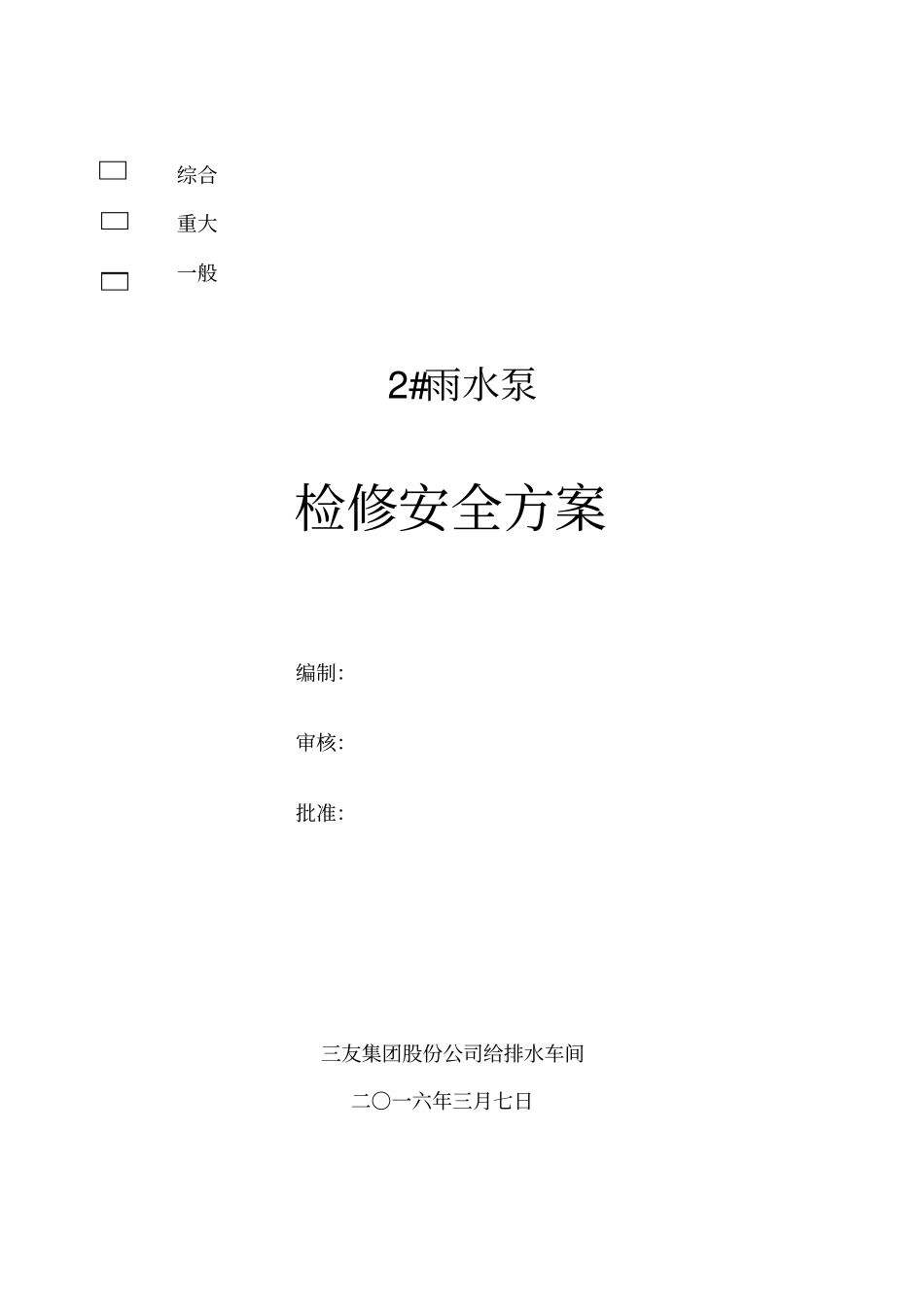

综合重大一般2#雨水泵检修安全方案编制：审核：批准：三友集团股份公司给排水车间二〇一六年三月七日雨水泵检修方案检修项目简介该雨水泵自1986 年至今已经连续运行27 年，运转时间较长，需要检查橡胶轴承、导叶体、叶轮角度调节机构情况，为保证生产连续稳定运行，需进行揭盖检修。一、检修前准备1、提前搭设脚手架、吊装孔已经提前凿出，吊装所用倒链、钢丝绳由机修起重提供，联系机修专业起重负责吊装；雨水泵泵座盲板提前清理水线，并粘好法兰橡胶密封垫。法兰螺栓为M27*110 双头栓共 60 套。电焊机提前接好，氧气乙炔准备就位。二、检修主要内容1、检修填料密封，更换填料。2、清除水垢。3、消除在运行中发现的缺陷和渗漏，检查及紧固各部螺栓。4、解体、检查各零部件的磨损、腐蚀和冲蚀程度，予以修复或更换。5、检查轴的磨损、腐蚀和直线度，进行修复。6、测定扇叶角度及静平衡，检查转子的晃动量。7、检查叶轮角度调节机构。8、检查轴承的磨损情况，更换橡胶轴承、调整间隙，以及更换径向轴承。9、机组调平、对中、调摆度。10、检查、清扫以及修理电机。11、泵体测厚、鉴定，作必要的修理。12、各部件做受压试验，13、除锈防腐。三、检修技术要求、质量及检验标准责任人：3.1 泵体及底座3.1.1 泵体及底座应无裂纹，液体通道内壁铸造表面应光滑，在不承受压力部位发现裂纹或其他可补焊的铸造缺陷时，按照 JB/TQ369?泵用铸铁件焊补?进行修补。3.1.2 入口清理、除锈、防腐。泵体个别部位腐蚀可用补焊的方法进行修补3.2 泵轴及轴套3.2.1 泵轴不应有腐蚀、裂纹等缺陷，修理或更换泵轴必要时可作无损探伤，检测有无裂纹。3.2.2 直线度为 0.01 ㎜/m，圆柱轴颈径向跳动值为0.06 ㎜3.2.3 键槽磨损后，可根据磨损情况适当加大，但最大只可按标准尺寸增大一级，在结构和受力允许时，可在原键槽的90o或 120o方向另开键槽。3.2.4 轴颈磨损后，可用电镀、喷镀或涂镀的方法修复。3.2.5 轴套材料应符合图样，轴套不允许有裂纹，外圆表面不允许有砂眼、气孔、疏松等铸造缺陷。3.3 叶轮（扇叶）3.3.1 叶轮、端盖表面及液体流道内壁应清理洁净，不能有粘砂、毛刺和污垢. 3.3.2 加固扇叶连接部件。3.4 径向推力轴承3.41 径向轴承与推理滑块应无坑疤、锈斑等缺陷，接触平滑，转动无杂音。3.4.2 检查与径向轴承配合的轴承座尺寸，应符合图纸规定。3.5.1 填料密封3.5.1-1 轴套（或轴）在填料函处的表面粗糙度不得超过。3.5.2.1-2填料...
