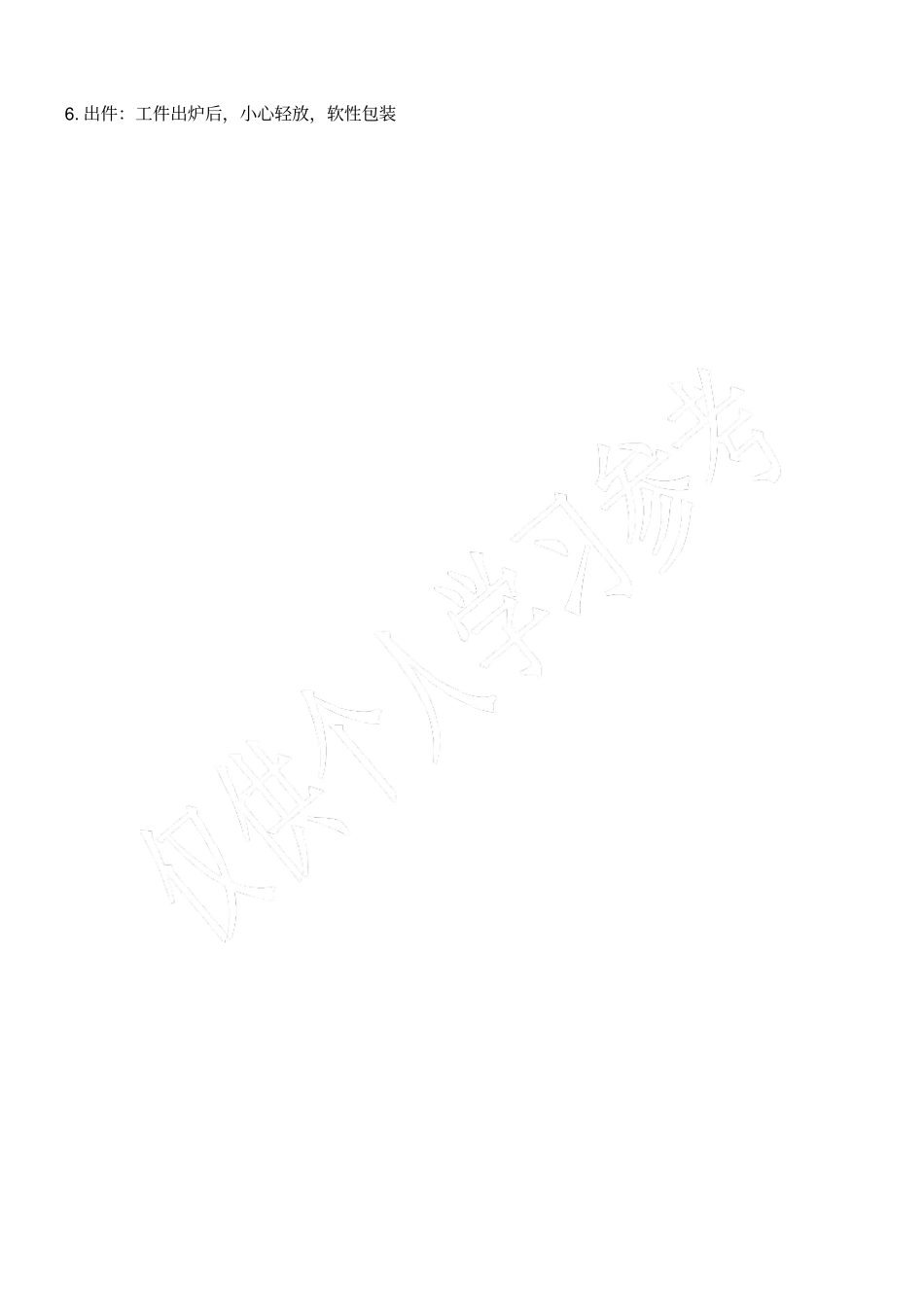

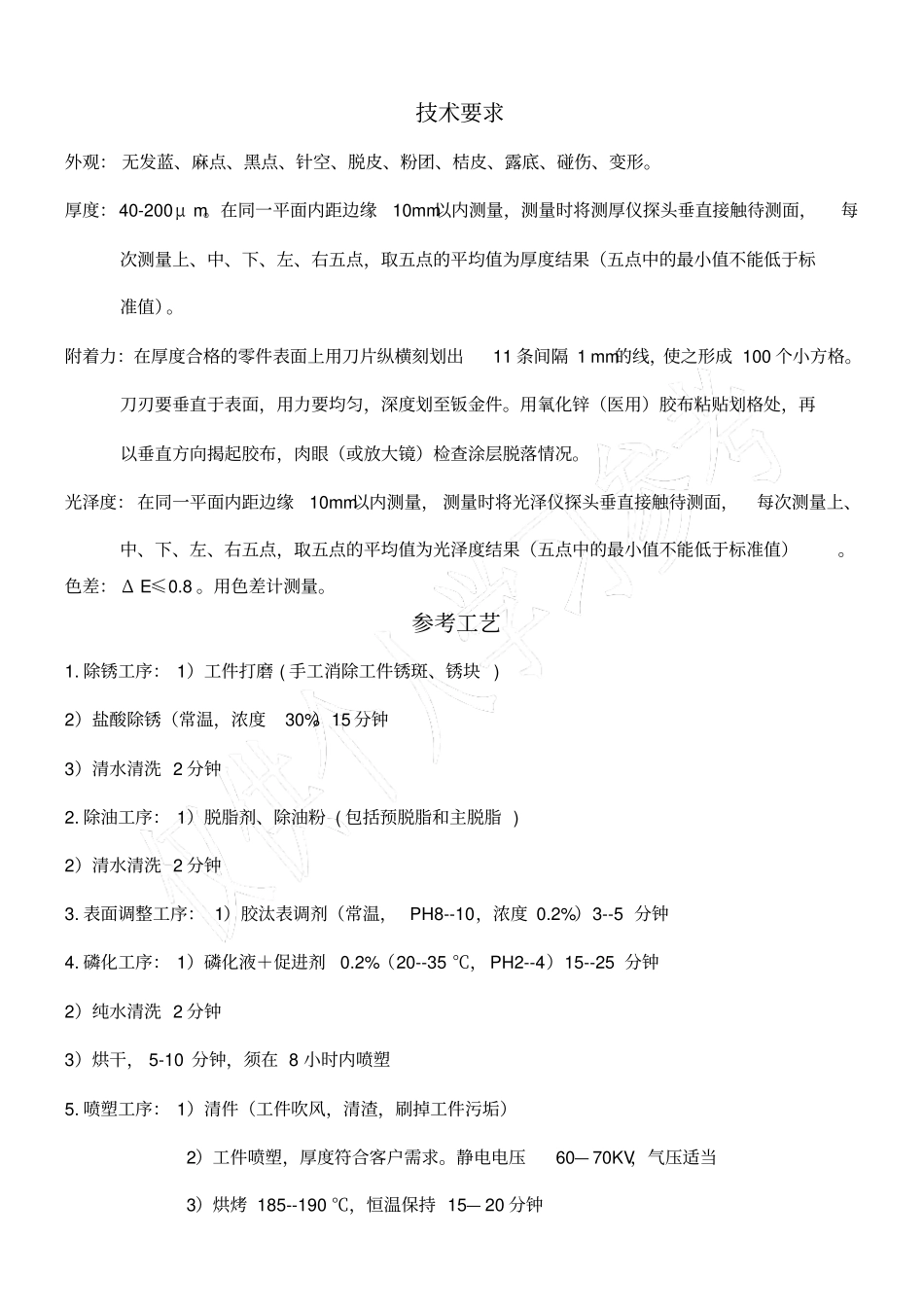

技术要求外观： 无发蓝、麻点、黑点、针空、脱皮、粉团、桔皮、露底、碰伤、变形。厚度：40-200μ m。在同一平面内距边缘10mm以内测量，测量时将测厚仪探头垂直接触待测面，每次测量上、中、下、左、右五点，取五点的平均值为厚度结果（五点中的最小值不能低于标准值）。附着力：在厚度合格的零件表面上用刀片纵横刻划出11 条间隔 1 mm的线，使之形成 100 个小方格。刀刃要垂直于表面，用力要均匀，深度划至钣金件。用氧化锌（医用）胶布粘贴划格处，再以垂直方向揭起胶布，肉眼（或放大镜）检查涂层脱落情况。光泽度： 在同一平面内距边缘10mm以内测量， 测量时将光泽仪探头垂直接触待测面，每次测量上、中、下、左、右五点，取五点的平均值为光泽度结果（五点中的最小值不能低于标准值）。色差： Δ E≤0.8 。用色差计测量。参考工艺1. 除锈工序： 1）工件打磨 ( 手工消除工件锈斑、锈块 ) 2）盐酸除锈（常温，浓度30%）15 分钟3）清水清洗 2 分钟2. 除油工序： 1）脱脂剂、除油粉 ( 包括预脱脂和主脱脂 )2）清水清洗 2 分钟3. 表面调整工序： 1）胶汰表调剂（常温， PH8--10，浓度 0.2%）3--5 分钟4. 磷化工序： 1）磷化液＋促进剂0.2%（20--35 ℃， PH2--4）15--25 分钟2）纯水清洗 2 分钟3）烘干， 5-10 分钟，须在 8 小时内喷塑5. 喷塑工序： 1）清件（工件吹风，清渣，刷掉工件污垢）2）工件喷塑，厚度符合客户需求。静电电压60— 70KV，气压适当3）烘烤 185--190 ℃，恒温保持 15— 20 分钟6. 出件：工件出炉后，小心轻放，软性包装
